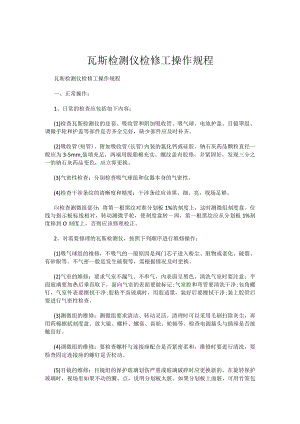

瓦斯检测仪检修工操作规程.docx

瓦斯检测仪检修工操作规程瓦斯检测仪检修工操作规程一、正常操作：1、日常的检查应包括如下内容：(1)检查瓦斯检测仪的皮套、吸收管和附加吸收管、吸气球、电池护盖、目镜罩组、调微手轮和护盖等部件是否齐全完好，缺少部件应及时补齐。(2)吸收管(短管)、附加吸收管(长管)内装的氯化钙或硅胶、钠石灰药品颗粒直径一般应为3-5mm,装填充足，两端用脱脂棉充实，螺纹盖有胶垫，并紧固好，发现三分之一的钠石灰药品变色，应立即更换。(3)气密性检查：分别检查吸气球组和仪器本身的气密性。(4)检查干涉条纹的清晰度和精度：干涉条纹应该黑、细、亮，视场足够。检查测微组部分：将第一根黑纹对准分划板1%的刻度上，这时测微组刻度盘。位线与指示板标线相对，转动测微手轮，使刻度盘转一周，第一根黑纹应从分划板1%刻度移到O刻度上，否则应该修理校正。2、对需要修理的瓦斯检测仪，按照下列顺序进行维修操作：(1)吸气球组的维修，不吸气的一般原因是阀门芯子进入粉尘、脏物或老化、破裂、有砂眼等。不气密一般是发生破裂等，需根据情况及时更换。(2)气室的维修：要求气室不漏气、不串气，内表面呈黑色。清洗气室时要注意：平面玻璃要加热后垂直取下，面向气室的表面要做标记;气室腔和弯管要清洗干净;包角螺钉，气室外表要擦拭干净;胶粘平而玻璃时，用胶适量，装好后要擦拭干净;装上胶管后要进行气密性检查。(3)测微组的维修：测微组要求清洁、转动灵活。清理时可以采用毛刷扫除灰尘，再用药棉擦拭刻度盘、放大镜、螺杆、螺套、齿轮、轮轴等。检查电源插头与插座是否接触良好。(4)调微组的维修：要检查螺杆与连接座配合是否紧密柔和，维修时要进行清洗，要检查固定连接座的螺钉是否松动。(5)目镜的维修：目镜组的保护玻璃划伤严重或玻璃破碎时应更换新的。在旋转保护玻璃时，视场里如果不动的圈、点，说明分划板太脏。如果分划板上面脏，可用竹签包上脱脂棉往一个方向擦拭，如果分划板下面脏，可用竹签包上脱脂棉从中心向外擦拭。盘形管组的维修：盘形要求通气性和气密性良好，将吸气球一端与盘形管连接上，压扁吸气球，当吸气球在10秒内鼓饱，则认为通气性良好;用水柱计校验，1分钟内水柱不下降，则认为气密性良好。(7)瓦斯检测仪内部的清洁：未安装目镜组、气室组前，必须对瓦斯检测仪内部进行清洁，在目镜的观察孔洞中观察，应看不到圈、点、道、尘、絮、擦痕等。(8)干涉条纹故障排除：干涉条纹模糊的主要原因是照明组接触不良、灯泡位置不正、电池接触不良、电开关不灵敏、聚光镜焦距或角度不合适、反射棱镜后面或折光棱镜表面脏、物镜焦距不合适等。干涉条纹弯曲的主要原因是反射棱镜位移、灯泡变位、分划板不在干涉场中央，可以调节反射棱镜的位置来消除。干涉条纹完全消失的主要原因是气室太脏，平面镜、反射棱镜、折光棱镜位移，聚光镜光栅变位等。(9)仪器拆装顺序：皮套、测微组、吸收管组、目镜罩组、调微护盖组、侧盖、盘形管组、气室组、聚光镜组、反射棱镜组、物镜组、测微玻璃组、折光棱镜组、目镜组、调微螺杆组、开关座、照明装置组、瓦斯进出气喘组。(10)拆卸中平面镜一般要保持不动。(11)安装顺序应逆向进行。(12)干涉条纹调整好以后，再拆下平面镜进行擦拭，擦拭干净安装完成以后，再通过平面镜对干涉条纹进行进一步调整。(13)电路的修理应注意灯泡的选择、电路各连接点和触电点的导电性、电源插头和插座接触、连接片焊接的状况。(14)各镜片组在修理要注意：擦拭镜片要在桌面上进行，防止坠落损坏;拿镜片时应持毛面，手指不准接触光面，不允许两镜片相互碰击、重叠;擦拭镜片的溶剂应有很好的溶解力而又不产生附着物;镜片组安装要紧密牢固，方位、角度端正，光线从正确部位通过;镜片组底座禁止铿磨，干涉条纹宽窄不合适，可以通过对镜片组底座垫锡钳纸来解决。(15)装配气室应注意检查光路是否正确，装上后要视场宽敞、条纹清晰，无挡光、干涉条纹弯曲、变虚现象，排除杂光。(16)调节测微玻璃组的位置，使刻度盘一周与分划板1%的刻度相一致，不一致时要反复调整测微组，使其一致。(17)松紧螺钉时应注意：选择合适的螺丝刀;松紧适宜，不可一松一紧;对角螺钉要逐个松紧;弹簧垫圈不得遗漏;防止螺丝刀碰伤光学镜片。3、维修后要进行检查，应按照下列规定进行操作：(1)仪器内外有无灰尘、棉毛等，名镜片有无霉蚀、划痕、擦痕、指印、灰尘，分划板是否透光、脱漆，目镜观测不到灰尘、点、圈。(2)干涉条纹视场要足够;干涉条纹明亮清晰，无虚光、弯曲和倾斜;视场内不应有明显的副像;干涉条纹在调整位置时不得有急跳现象;调节目镜时分划板的像不得晃动。其他方面应达到相关规定要求。
