自动喷水灭火系统喷头安装安装质量标准和检验方法.docx

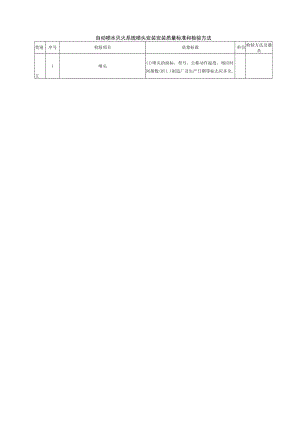

自动喷水灭火系统喷头安装安装质量标准和检验方法类别序号检验项目质量标准单位检验方法及器具主1喷头(1)喷头的商标、型号、公称动作温度、相应时间指数(RT1.)制造厂及生产日期等标志应齐全.控项目（2）喷头的型号、规格等应符合设计要求。（3）喷头外观应无加工缺陷和机械损伤。（4）喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。（5）闭式喷头应进行密封性能试验，以无渗漏、无损伤为合格2喷头安装条件应在系统试压、冲洗合格后进行检查系统试压、冲洗碎次3喷头安装外观不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层观察检查4喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换观察检查5安装在易受机械损伤处的喷头应加设喷头防护罩观察检查6喷头安装时，溅水盘与吊顶、门、窗、洞口或障碍物的距离应符合设计要求对照图纸，观察检查7安装前检查喷头的型号、规格、使用场所应符合设计要求对照图纸，观察检查一般项目1公称直径小于IOmm喷头的安装应在配水干管或配水管上安装过滤器。观察检查2当喷头溅水盘高于附近梁底或高于宽度，J于1.2m的通风管道、排管、桥架腹面时，喷头溅水盘高于梁底、通风管道、排管、杈架腹面的最大垂直距离应符合自动喷水灭火系统施工及验收规范GB50261的相关规定观察检查3骏通风管道、排管、桥架宽度圻2m时，增设喷头的安装安装在其腹面以下部位观察检查4当喷头安装在不到顶的隔断附近时的要求喷头与隔断的水平距离和最小垂直距离应符合自动喷水灭火系统施工及验收规范GB50261的相关规定尺量检查5.40.1自动喷水灭火系统报警阀组安装：1检查数量：全数检查。2质量标准和检验方法：见表5.40.4。表5.40.4自动喷水灭火系统报警阀组安装质量标准和检验方法类别序号检验项目质量标准单位检验方法及器具1.控项目1报警阀组的安装应在供水管网试压、冲洗合格后进行。安装时应先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接，应使水流方向致。报警阀组安装的位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m。安装报警阀组的室内地面应有排水设施检查系统记压、冲洗记国表，观察检直和尺量检查2报警阀组附（1）压力表应安装在报警阀上便于观测的位置。（2）排水管和试验阀应安装在便于操作的位置。观察检查件的安装3（水源控制阀安装应便于操作，且应有明显开闭标志和可靠的锁定设施-X在报警阀与管网之间的供水干管上，应安装由控制阀、检测供水压力流量用的仪表及排水管道组成的系统流量压力检测装置，其过水能力应与系统过水能力一致；干式报警阀组、雨淋报警阀组应安装检测时水流不进入系统管网的信号控制阀门3湿式报警阀组的安装（1）应使报警阀前后的管道中能顺利充满水；压力波动时，水力警铃不应发生误报警。报警水流通路上的过滤器应安装在延迟器前，且便于排渣操作的位置观察检查和开启阀门以小于一个喷头的流量放水4干式报警阀组的安装（I）应安装在不发生冰冻的场所。（2）安装完成后，应向报警阀气室注入高度为50IOOmm的清水。（3）充气连接管接口应在报警阀气室充注水位以上部位，且充气连接管的直径不应小于15mm；止回阀、截止阀应安装在充气连接管上。（4）气源设备的安装应符合设计要求和国家现行有关标准的规定。（5）安全排气阀应安装在气源与报警阀之间，且应靠近报警阀。（6）加速器应安装在靠近报警阀的位置，且应有防止水进入加速器的措施（7）低气压预报警装置应安装在配水干管一侧。（8）下列部位应安装压力表：警阀充水一侧和充气一侧：空气压缩机的气泵和储气罐上；加速器上。（10）管网充气压力应符合设计要求观察检查和尺量检查5雨淋阀组的安装（I）雨淋阀组可采用电动开启、传动管开启或手动开启，开启控制装置的安装应安全可靠。水传动管的安装应符合湿式系统有关要求。预作用系统雨淋阀组后的管道若需充气，其安装应按干式报警阀组有关要求进行。（3）雨淋阀组的观测仪表和操作阀门的安装位置应符合设计要求，并应便于观测和操作。（4）雨淋阀组手动开启装置的安装位置应符合设计要求，且在发生火灾时应能安全开启和便于操作。压力表应安装在雨淋阀的水源一侧对照图纸观察检查和开启阀门检查
