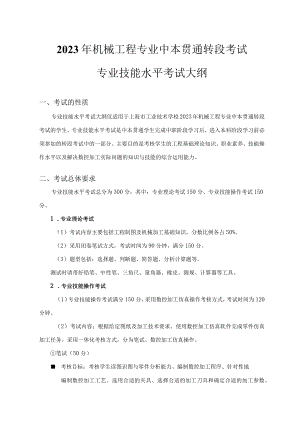

2023年机械工程专业中本贯通转段考试专业技能水平考试大纲考试的性质.docx

2023年机械工程专业中本贯通转段考试专业技能水平考试大纲一、考试的性质专业技能水平考试大纲仅适用于上海市工业技术学校2023年机械工程专业中本贯通转段考试的学生。专业技能水平考试是中本贯通学生完成中职阶段学习后，进入本科阶段学习前必须参加的转段考试中的一部分。主要目的是考核学生的工程基础理论知识、职业素养、技能操作水平以及解决数控加工实际问题的知识与技能的综合运用能力。二、考试总体要求专业技能水平考试总分为300分，其中：专业理论考试150分、专业技能操作考试150分。1 .专业理论考试（I）考试内容主要包括工程制图及机械加工基础知识，分数比例各占50%。（2）采用闭卷笔试方式，考试时间为90分钟，满分150分。（3）题型包括：选择题、判断题、简答题、分析计算题等。测试时请带好铅笔、中性笔、三角尺、量角器、橡皮、圆规、计算器等工具。2 .专业技能操作考试（1）专业技能操作考试满分150分，采用数控加工仿真操作考核方式，考试时间为120分钟。（2）考试内容：根据给定图纸及加工技术要求，使用数控加工仿真软件完成零件仿真加工任务。采用一体化考核方式，分为笔试、数控加工仿真操作。笔试（50分） 考核目标：考核学生读图识图与零件分析能力、编制数控加工程序、针对性地编制数控加工工艺、选用合适的夹具、选择合适的加工刀具和确定合适的加工参数、测量检测仿真加工零件的能力。 考试内容与形式：1张试卷，由若干填空题、选择题和简答题组成，内容主要包括零件工艺分析、数控加工工艺编制等。在专业技能操作考试过程中由学生自己分配时间完成，专业技能操作考试时间结束时完成提交。数控加工仿真操作（IOo分） 考核目标：考核学生使用数控加工仿真软件合理编制加工工艺，进行数控加工仿真并对仿真加工结果进行检测分析的能力。 考试内容与形式：根据给定图纸及加工技术要求，使用数控加工仿真软件完成零件仿真加工任务。三、考试内容纲要第一部分：专业理论考试1.机械制图（50%）（1）掌握机械制图国家标准的应用，机械制图的基本规定，理解尺寸标注的基本规则；（2）掌握简单几何图形的绘制方法，投影的基本知识和组合体的画法；（3）典型零件图纸识读和绘制，能了解零件图的作用和内容、零件视图的表达方法分析、熟悉典型零件的表示方法、记住零件图的尺寸基准的选择；（4）识读轴套类零件图的方法，记住轴套类零件的作用，了解轴套类零件的结构特点，熟悉轴套类零件的表示方法，记住轴套类零件的尺寸标注，熟悉轴套类零件图技术要求；（5）识读盘盖类零件图的方法，记住盘盖类零件的作用，了解盘盖类零件的结构特点，熟悉盘盖类零件的表示方法，记住盘盖类零件的尺寸标注，熟悉盘盖类零件的技术要求。（6）齿轮泵装配图的识读，能简述齿轮泵装配图的各种表达方法，能识读齿轮泵装配图上的重要尺寸和技术要求，能识读齿轮泵装配图上零件的序号及明细栏。2.机械加工基础知识（50%）（1）认识金属材料的力学性能与工艺性能；（2）认识常用金属材料及热处理；（3）常用平面机构，掌握运动副及其分类、会分析并且计算平面机构的自由度、平面连杆机构、凸轮机构、齿轮机构；（4）了解螺纹联接的功能、结构类型及其工作原理；（5）掌握联轴器和离合器的功能、工作原理、结构类型及其特点；（6）掌握机械加工常用工、夹、量具的使用方法；（7）掌握金属材料及热处理基础知识；（8）了解金属切削的基本原理，金属切削过程和刀具的选择；（9）掌握车床、铳床、磨床、钻床的工作原理和加工范围；（10）学会零件机械加工工艺的编制，能够对零件机械加工工艺进行分析介绍。第二部分：专业技能操作考试1 .专业技能操作考试过程及形式 给学生提供零件图及相应加工技术文件。 阅读图纸，要求看懂图纸上的各种标注，会查阅机械加工手册并记录有关技术数据。 设计数控加工工艺，给出加工步骤，填写笔试试卷上的数控加工工序卡。 根据数控加工工序卡编制加工程序。 使用指定的仿真软件进行仿真加工，并记录关键加工尺寸的测量结果（精度）。2 .专业技能操作考试重点考察学生应具备和掌握以下的知识和能力（1）读图识图与零件分析能力；（2）熟练掌握切削加工、零部件装配的工艺流程，简单组件的装配能力；（3）熟练运用数控机床、加工中心加工零件的能力；（4）熟悉各类数控加工设备的特点，针对性地编制生产加工工艺；（5）选择合适的工艺和方法，手工编制数控加工程序的能力，运用计算机数控仿真系统验证手编数控加工程序的能力，运用数控程序正确地操作数控机床加工零件的能力；（6）具有设计或选用合适的夹具、选择合适的加工刀具和确定合适的加工参数的能力；（7）能够完成机床和加工系统的调整，包括工件夹具的准备、装配和调整，刀具准备和夹紧、加工参数的调整和给定；（8）选择和使用检验方法和测量工具，完成检查、判断和记录加工结果；（9）能够完成加工步骤的监控和完善，认识和分析加工过程中可能存在的问题，并给出解决方案；（10）工作时的安全和健康保护以及环境保护，在加工实践过程中能够体现出良好的职'也素养。3.专业技能操作考试考核内容要点考试过程/知识模块考试内容及要点1.加工准备（1）适应加工考试场地 能选用并穿戴安全防护用品做好个人防护 能根据生产现场逃生路线标志说出安全文明生产的基本内容及其重要性 辨别急救用品和劳防用品 辨别安全警示标志、安全逃生路线和标志（1）选择机床类型（2）工件的定义和使用定义毛坯导出零件模型导入零件模型使用夹具放置零件调整零件位置（3）选择刀具（4）数控程序处理2.数控加工仿真软件使用导入数控程序数控程序管理编辑程序 导出数控程序（5）数控程序处理 输入刀具补偿 设置工件坐标（6）机床面板操作对刀 手动加工零件 自动加工方式3.铳削平面(1)加工平面 能装夹、找正工件并设置坐标系参数 能输入与编辑程序 能验证程序 能按图纸要求及时调整优化切削参数，加工工件 能简述常用材料平面的加工特性(2)检测零件 能简述平面、垂直面、平行面、台阶面、倾斜面的加工方法 能简述与平面相关的形位精度及常用量具的使用方法4.铳削轮廓(1)加工轮廓 能根据轮廓最小曲率半径选择刀具 能装夹、找正工件并设置坐标系及刀具半径补偿参数 能输入与编辑程序 能验证程序 能按图纸要求及时调整优化参数，加工工件(2)检测零件 能简述使用常用量具检测内、外轮廓及深度尺寸5.铳削曲面(1)加工曲面 能根据曲面最小曲率半径选择刀具 能装夹、找正工件并设置坐标系 能输入与编辑程序 能验证程序 能按图纸要求及时调整优化参数，加工工件并达到精度要求(2)曲面零件加工工艺 能简述球头刀具结构和不同对刀点对加工影响 掌握凹凸圆弧面零件编程方法 记住凹凸圆弧面的铳削方法 列举不同曲面的常用检测方法6.孔类加工（1）制定孔类零件加工工艺 能根据零件形状结构特点编写孔类零件加工方案，方案设计满足零件加工精度和功能要求 能根据加工孔特征和精度要求正确选用麻花钻、丝锥、钱刀、镇刀 能制定孔类零件加工路线能按序编写孔类零件加工程序，并做好刀具使用规划（2）孔类零件精度 能简述利用内径量表、百分表等相关量具完成孔系零件孔距孔径等的精度和功能检测 能够说明不同的走刀路线对孔的精度影响7.铳削典型板类零件（1）制定板类零件加工工艺 能根据板类零件图完成零件的工艺方案制定（2）加工板类零件 能规范使用仿真加工和仿真检测，参数合理，零件精度符合图纸要求 能利用常用等相关量具对板类零件进行检测（3）板类零件精度检验及测量阐述板类件零件（含配合件、装配件）精度检验及测量方法8.铳削典型盘类零件（1）制定盘类零件加工工艺 能根据盘类零件图完成零件的工艺方案制定（2）加工盘类零件 能规范使用仿真加工，仿真检测。参数合理，零件精度符合图纸要求 能利用常用等相关量具对盘类零件进行检测（3）盘类零件精度检验及测量阐述盘类件零件（含配合件、装配件）精度检验及测量方法四、参考书目1 .蔡广新主编，机械基础，化学工业出版社，2012.82 .金大鹰主编，机械制图：多学时（第2版），机械工业出版社，2015.13 .金大鹰主编，机械制图习题集（第2版），机械工业出版社4 .吕谊明主编，机械制造技术，高等教育出版社，2016.85 .人力资源和社会保障部教材办公室等组织编写，数控铳工：四级（第2版），中国劳动社会保障出版社，20166 .上海宇龙软件工程有限公司，宇龙数控加工仿真软件FANUC系统系列使用手册
