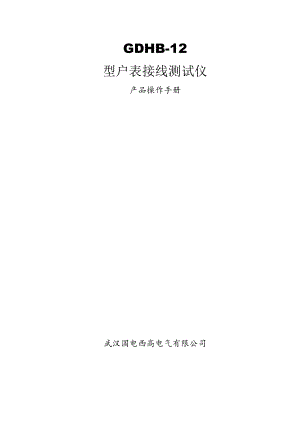

GDHB-12型户表接线测试仪产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDHB-12型户表接线测试仪。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。Z_X注意事项使用产品时，请按说明书规范操作 未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。 存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。仪器运输时应避免雨水浸蚀，严防碰撞和坠落。本手册内容如有更改，恕不通告。没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。一、概述4二、功能特点4三、技术指标5四、外型结构5五、按键说明6六、液晶界面7七、使用方法12八、注意事项14GDHB-12型户表接线测试仪一、概述户表接线测试仪是我公司设计制造的新一代智能型户名、户号、地址与表号一致性的测试工具,它的设计主要是针对居民户表接线错误而造成的损失与不便而研制的。它以进口高速数字微处理器为核心，新型特定脉冲功率器件实现程控高稳定度高性能功能,采样电路采用了在技术上非常成熟的脉冲识别芯片，使得该仪器在测量精度、稳定性都比其它同类产品有明显的提高，液晶显示器配以汉字操作界面及汉字提示信息，使人机交互更方便。测试分自动，手动两档，仪器的先进之处在于：它可以自动判断所有户表的接线状态是开路，短路，正确或火线与零线反接，并在每一界面加以提示，这使得该仪器成为名副其实的智能型仪表。二、功能特点1 .采用高速脉冲检测芯片，测量准确度高、稳定性好。2 .有特定脉冲识别器和发射器组成。3 .将已编号的12个发射终端分别插在每户的电源插座上，随后用测试仪在电表端进行逐一测试。快速，直接，一次性完成12户的测量。4 .本测试仪可单人操作，避免了传统的两人在电缆两端对讲的校线方法，省缺了通讯工具。5 .本测试仪不利用任何共用线（包括接地线），就可以方便的对户表进行校线。6 .本测试仪勿需专业电工也能完成对户表的校线工作。7 .本测试仪能够识别线路短路、断路，错接，反接。测试仪也可单独作为一通断检测仪使用。8 .本测试仪采用LCD液晶大屏幕显示，结果清晰明了。9 .本测试仪操作简单、使用方便、测量快速准确。10 .本测试仪带有RS232通讯接口，可实现主机与计算机之间数据通讯。11 .体积小、重量轻，便于携带。三、技术指标L被测导线电阻V50。2 .被测导线间绝缘电阻100k。3 .检测时间:4秒。4 .电源:7.2V内置高性能NiMH充电电池。5 .外型尺寸：发射终端966038mm（长X宽X厚），测试仪210×160×100mm（长X宽X厚）。6 ,环境条件：环境温度：工作1045°C,储藏25+70°C相对湿度：小于85%大气压力：80-1WkPa四、外型结构本装置由主机和终端两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，终端用来发射特定脉冲。外观如图一所示：主机箱图一图中左侧为仪器本机示意图，右侧为终端示意图，12个固定终端和一个万能终端。面板结构如图二:图二图中可见中间为接地柱，保险，通讯接口。左方为大屏幕液晶显示器，左下方为按键，右上方为手动测量接线柱红色接火线，黑色接零线。右中为自动测量航空插头接线柱，右下方充电插座和电源开关。按键和开关均采用进口优质器件，质量有绝对保证。五、按键说明键盘共有6个键，分别为：31、确定、取消。各键功能如下:f、I、J、f键卜上下左右键，1 .在主界面中左右键用来移动光标，使其指向需要进行的项目功能条（功能条反白显示）。2 .上下键在参数设置功能时用于改变数值或字3 .符包括（09和26个英文字母的大小写）。4 ,上下键在查阅记录功能屏中用来翻阅记录。5 .左右键在参数设置屏中用于移动所修改参数的位置。在自动测量结束时按右键保存。6 .左右键在查阅记录功能屏中用来翻屏，查看下一屏记录。确定键|：在主菜单中按下此键即进入当前指向的功能选项（反白显示的功能条），在输入参数时，作用是结束输入并使刚键入的数字有效。在测试结束后按确定键重测，在删除记录时按确定键删除记录。取消键|：返回键，按下此键均直接返回到主菜单；如果在输入参数状态下按取消键，返回主界面的同时，键入的参数无效。六、液晶界面液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍。1.开机界面如图三所示：图三在开机界面两秒后自动进入主菜单，主菜单图四，图五所示:1.参数设置图四SH5.联机通讯图五主菜单共有八个可选项，分别为：参数设置、自动测试、手动测试、查阅记录、联机通讯、电源监测、背光开关、删除记录。当光标指向哪一个功能选项时，哪个图标就变为反白显示，可见图四界面中选中项为'参数设置'功能，按左右键可改变光标指向的选项。此时，按'确定'键进入选中的功能显示屏。具体说明在下面叙述。3.在选中'参数设置'功能时进入参量设置屏，参数设置屏包括：小区号，楼号，单元号，A分机，B分机，C分机，D分机，E分机，F分机,G分机，H分机，I分机，J分机，K分机，L分机。上下键翻屏，屏幕右侧有光标位置提示，下边有操作提示，直观方便。按一下确定键修改参数,参数下出现一个三角形光标，上下键改变数值，左右键改变位置。再按一下确定键参数设置成功；参量设置屏如图六，图七所示：1 Q参数设置I图六参数设置小区号图七4.在选中自动测试'功能时进入自动测试屏，确定重测，右键保存。其中，表示A终端房间未接分机或开路，“B二”表示B终端房间有负载或短路，“c=c+”表示C终端房间接线正确，“D二D-”表示D终端房间火线与零线接反或终端接反，"E二F+F=E+”表示E终端房间与F终端房间的接线颠倒，"G=H-H=G-”表示G终端房间与H终端房间的接线颠倒，并且火线与零线接反或终端接反，自动测试结果屏如图八所示：B=-o«-C=C+D=D-E=F+F=E+G=H-H=G-1=1+J=J+K=K+L=L+酶定重测C保存图八5.在选中'手动测试'动测试结果屏如图九,功能时进入手动测试屏，确定重测，取消退出。手图十，图十一，图十二所示：测试结果：-ro-未接分机或开路确定重测取消退出图九测试结果:TQ有负载或短路确定重测取消退出图十测试结果：C+201接线正确确定重测取消退出测试结果:D-202房间反接确定重测取消退出图十二6 .在选中'查阅记录'功能时进入查阅记录屏，左右键翻屏，上下键为下一条。其中记录有小区号，楼号，单元号，记录序号，每户房间测试结果，其中“开”表示101房间未接分机或开路，“短”表示102房间有负载或短路，"笈J表示201房间接线正确，“a”表示202房间火线与零线接反或终端接反，“301瓯“”表示301房间与302房间的接线颠倒，记录结果屏如图十三，图十四所示:÷翻屏S下一条图十三÷翻屏”下一条图十四7 .在选中联机通讯'功能时进入联机通讯屏，提示正在通讯。8 .在选中电源监测'功能时进入电源监测屏，如图十五。5.03V叫图十五9 .在选中背光开关'功能时，按确定键背景灯打开，再按确定键一次则背景灯关闭。10 .在选中'删除记录'功能时进入删除记录屏，按确定键删除，按取消键退出，如图十六。确实要删除吗?3定删除取消退出图十六七、使用方法1 .本测试仪在使用前应确保被测导线处于不带电状态。2 .选自动测量时将主机的红夹子和黑夹子按序号分别对应加在每户的火线与零线上。把终端分别接在每户家中，红夹子和黑夹子对应加在每户的火线与零线上。接线示意图如图十七火线，零线(f)卷. 俵地O1-67-12保险13-181$-24通诅褴口JlQl，开关J号终端图中A号终端的火线对应主机的A+也就是航空插头的数字1,A号终端的零线对应主机的A-也就是航空插头的数字2；B号终端的火线对应主机的B+也就是航空插头的数字3,B号终端的零线对应主机的B-也就是航空插头的数字4；C号终端的火线对应主机的C+也就是航空插头的数字5,C号终端的零线对应主机的C-也就是航空插头的数字6；D号终端的火线对应主机的D+也就是航空插头的数字7,D号终端的零线对应主机的D也就是航空插头的数字8；E号终端的火线对应主机的E+也就是航空插头的数字9,E号终端的零线对应主机的E也就是航空插头的数字10；F号终端的火线对应主机的F+也就是航空插头的数字11,F号终端的零线对应主机的F也就是航空插头的数字12；G号终端的火线对应主机的G+也就是航空插头的数字13,G号终端的零线对应主机的G也就是航空插头的数字14；H号终端的火线对应主机的H+也就是航空插头的数字15,H号终端的零线对应主机的H也就是航空插头的数字16；1号终端的火线对应主机的I+也就是航空插头的数字17,I号终端的零线对应主机的I也就是航空插头的数字18；J号终端的火线对应主机的J+也就是航空插头的数字19,J号终端的零线对应主机的J也就是航空插头的数字20；K号终端的火线对应主机的K+也就是航空插头的数字21,K号终端的零线对应主机的K-也就是航空插头的数字22；L号终端的火线对应主机的L+也就是航空插头的数字23,L号终端的零线对应主机的L也就是航空插头的数字24；3 .在插发射终端时，应确保每户的负载被切除。4 .选手动测量时将主机的红接线柱和黑接线柱分别对应加在每户的火线与零线上。八、注意事项1 .首先在使用仪器之前应确保主机与终端都工作正常，把每个终端都接在仪器上，按自动测量测试正常后，再把每个终端插在每户中。2 .严禁导线带电检测。3 .当仪器剩余电量不足10%时，应进行充电，每次一定要充满；尽量不要在电量剩余较多时充电，以免影响电池寿命。4 .测试结束，请及时关断电源。5 .短路耗电量较大，主机红、黑表夹尽量避免不必要的短路。6 .测量中如出现异常情况，请立即按取消键并关机，如还不能恢复正常请与厂家联系，切不可自行拆卸。
