TH-SMT原砂比表面积测定仪.docx

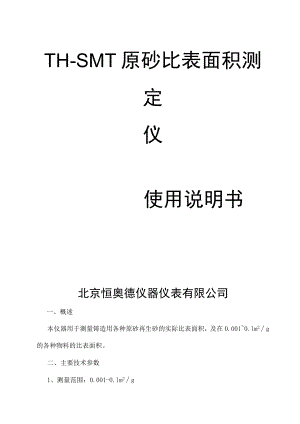

TH-SMT原砂比表面积测定仪使用说明书北京恒奥德仪器仪表有限公司一、概述本仪器用于测量铸造用各种原砂再生砂的实际比表面积，及在0.0010.lm2g的各种物料的比表面积。二、主要技术参数1、测量范围：0.001-0.lm2g2、计时范围：0999.9S3、功耗：30W4、电源：220V±10%50HZ5、外形尺寸：400×280×900mm6、重量：20kg三、测试方法准备工作首先将仪器放在水平工作台上，然后通过右边的试管将煤油加入，液位在右边试管的下液位中心下3cm处即可。1、首先称取除泥并烘干的砂样50g±0.01g,然后均匀将其倒入比表面积测定仪带漏斗的试管内，用小木棒轻轻敲打试管，直至砂子的体积不再减少为止，记录下砂子的高度h(cm),然后拨动禁固手把将试管固定在试座上。2、打开电源开关，按下“吸气”按钮，液位升至最高处，计时器自动清零；3、按“试验”按钮，当液面下降到中间液位开始计时，到最低液位停止计时，记录计时器的计时时间，一次测量结束;4、连续测量5次，舍去记录时间的最大值和最小值，并计算平均时间t。5、原砂的实际比表面积SW按下列公式计算：式中SW原砂的实际比表面积（cm7g）；£砂粒空隙率（%）,£=PV-PdPvPd原砂堆密度（g/cm，；Pd=50VPv一一原砂密度（g/ck）；K仪器常数；（本仪器K=6441373）t测量的平均时间（s）；V一一试样的体积（cm3）,V=0.7h,h一砂柱高度（cm）。6、测试结束关闭电源。四、仪器常数标定方法称取50g直径2nrn的标准玻璃球，Pv=2.8gcm3,按照测原砂的方法,测量出玻璃珠的高度，带入到上边的公式即可求得K。
