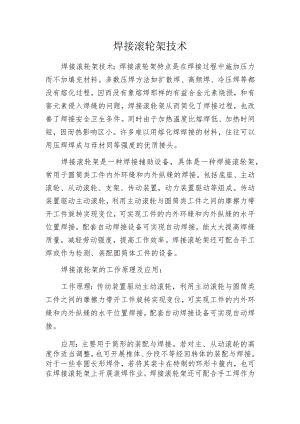

焊接滚轮架技术.docx

焊接滚轮架技术焊接滚轮架技术；焊接滚轮架特点是在焊接过程中施加压力而不加填充材料。多数压焊方法如扩散焊、高频焊、冷压焊等都没有熔化过程，因而没有象熔焊那样的有益合金元素烧损，和有害元素侵入焊缝的问题，焊接滚轮架从而简化了焊接过程，也改善了焊接安全卫生条件。同时由于加热温度比熔焊低、加热时间短，因而热影响区小。许多难以用熔化焊焊接的材料，往往可以用压焊焊成与母材同等强度的优质接头。焊接滚轮架是一种焊接辅助设备，具体是一种焊接滚轮架，常用于圆筒类工件内外环缝和内外纵缝的焊接。包括底座、主动滚轮、从动滚轮、支架、传动装置，动力装置驱动等组成。传动装置驱动主动滚轮，利用主动滚轮与圆筒类工件之间的摩擦力带开工件旋转实现变位，可实现工件的内外环缝和内外纵缝的水平位置焊接，配套自动焊接设备可实现自动焊接，能大大提高焊缝质量，减轻劳动强度，提高工作效率。焊接滚轮架还可配合手工焊或作为检测、装配圆筒体工件的设备。焊接滚轮架的工作原理及应用：工作原理：传动装置驱动主动滚轮，利用主动滚轮与圆筒类工件之间的摩擦力带开工件旋转实现变位，可实现工件的内外环缝和内外纵缝的水平位置焊接，配套自动焊接设备可实现自动焊接。应用：主要用于筒形的装配与焊接。若对主、从动滚轮的高度作适当调整，也可开展椎体、分段不等经回转体的装配与焊接。对于一些非圆长形焊件，若将其装卡在特制的环形卡箍内，也可在焊接滚轮架上开展装焊作业。焊接滚轮架还可配合手工焊作为检测、装配圆筒体工件的设备。焊接滚轮架的使用能大大提高焊缝质量，减轻劳动强度，提高工作效率。1、可根据焊件的重量、长度任意组合，使用方便、灵活；2、在规定的范围内自动调节滚轮中心距，适用不同直径的焊件，圆筒体焊件放置平稳；3、可控硅供电直流电动机驱动，无级调速，焊速范围大，速度稳定；4、适用性强，使用广泛；5、组合式滚轮，钢轮外包橡胶，传动平稳，摩擦力大，寿命长；
