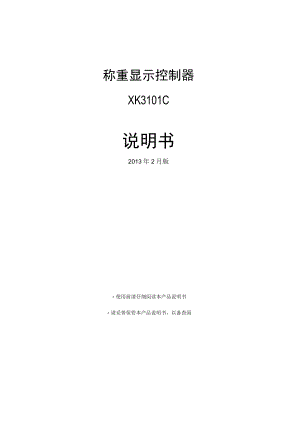

称重显示控制器XK3101C说明书2013年2月版使用前请仔细阅读本产品说明书请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司1.0概述错误!未定义书签。1.1 主要特点错误!未定义书签。1.2 技术指标错误!未定义书签。1.2.1 负载能力错误!未定义书签。1.2.2 性能错误!未定义书签。1.2.3 电源错误!未定义书签。1.2.4 温度和湿度错误!未定义书签。1.2.5 外形尺寸（85X160X126：尺寸单位为毫米）错误!未定义书签。2.0安装错误!未定义书签。2.1 仪表固定错误!未定义书签。2.2 电气连接错误!未定义书签。2.2.1 后视图错误!未定义书签。2.2.3 传感器连接错误!未定义书签。2.2.4 串行口通讯线连接错误!未定义书签。3.0显示面板错误!未定义书签。4.0串行口数据格式错误!未定义书签。5.0重量标定错误!未定义书签。5.1标定步骤错误!未定义书签。6.0仪表工作参数选项错误!未定义书签。6.1 进入工作参数选项错误!未定义书签。6.2 功能F2选项参数组内容错误!未定义书签。7.0设置串行接口错误!未定义书签。7.1设置步骤错误!未定义书签。8.0错误提示信息错误!未定义书签。9.0仪表的维护错误!未定义书签。9.1 仪表的常规维护错误!未定义书签。9.2 一般故障排除错误!未定义书签。附录出厂默认参数错误!未定义书签。注：此版说明书适用于3.00版以上软件。1.0概述XK3101C是柯力传感科技股份有限公司推出的、面向工业控制领域的称重显示控制器。前端信号处理采用高精度的24位专用A/D转换器,采用小巧的盘装式铝合金外壳，可方便的嵌入控制柜。1.1 主要特点 传感器激励回路过载、短路保护功能 24bit高精度、高分辨率-型A/D转换， 更新速率可选择：6.25次/秒、12.5次/秒、25次/秒、50次/秒 分度值范围：0.00150kg 7位LED数码管显示，字高0.56寸 20段光柱指示1.2 技术指标1.2.1 负载能力激励电压：5.0VDC,可驱动6只3500的模拟式传感器。量程信号范围：1.540mV。零点信号范围：一4038.5mV.1.2.2 性能ADC分辨率：24bit最高灵敏度：0.6uVd1.2.3 电源电源电压范围：交流187242V,频率4951Hz,最大功耗6瓦。仪表需要良好的接地线，并不可与电机、继电器或加热器等易产生电源噪声的设备共用一个电源。1.2.4 温度和湿度使用温度为：1040。湿度为10%85%,无冷凝。存贮温度为：-20。060。（2,湿度为10%85%,无冷凝。1.2.5 外形尺寸（85X160X126：尺寸单位为毫米）14100=XK31O1CaUK示控制，一人z C23<>一 一8575【二c1602.0安装2.1 仪表固定XK3101C型称重显示控制器采用面板安装方式，要求所安装的机柜前壁厚度不超过3毫米为宜，机柜上的开口尺寸如下:（尺寸单位为毫米）15176安装前请先将外壳两侧的顶杆拆下，然后将称重终端装入机柜中。将两只顶杆固定在称重终端两侧，要求顶紧仪表外壳以保证牢固安装。2.2 电气连接2.2.1 后视图2.2.2 电源连接仪表采用交流220V供电，按照接线端子标识接线：L一相线；N零线；PG-地线。保险丝规格：5X20,0.5A2.2.3 传感器连接标识含义+EXC正激励+SEN正反馈+SIG正信号SHLD屏蔽-SIG负信号-SEN负反馈-EXC负激励如果采用4芯信号线，应该将+SEN（正反馈）与+EXC（正激励）短接，SEN（负反馈）与EXC（负激励）短接。注：某些定制产品端子+SEN（正反馈）与+EXC（正激励）、-SEN（负反馈）与EXC（负激励）内部已经短接，如采用四芯电缆，则无需理会正负反馈。;传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。联接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。!传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。1.2 .4串行口通讯线连接仪表具备RS232与RS485两种通讯方式，当串行口发送数据时，两种方式可以同时使用，数据格式也是相同的。串行口接收数据时，只能通过拨动开关选择其中的一个。将拨动开关拨向485一侧，表示选择RS485方式接收，将拨动开关拨向232一侧，表示选择RS232方式接收。注：定制版本此拨码取消，内部固定于RS485方式。标示含义RXDRS232串行接收TXDRS232串行发送BRS485B端ARS485A端GND地信号3.0显示面板XK3101（KM05）型称重显示控制器显示面板上布置了四个按键，用于仪表的各种操作及参数设定。t：置零键，设定状态时是数值增加键；事：去皮键，设定状态时是退回（或数值减小）键；叵：功能键，可以查看仪表部分参数，设定状态时是选择键；：确认键。指示灯：电源：电源指示灯激励过载：传感器激励回路负载过大或者短路指示灯不稳定：当重量数据不稳定时亮；去皮：去皮指示灯；零点：零点指示灯。4.1 串行数据格式设置成连序发送（F3.2=1）,仪表用RS232或RS485两种方式连续发送数据，数据与仪表显示器的内容一致，每一帧信息由1位起始位、8位数据位，1位停止位组成，无校验位。波特率可以选择1200、2400、4800、9600或19200。每组数据包含8帧，第一帧为数据起始帧“=”，随后是7个数据帧，高位的无效零用“0”填充，如果显示值是负值，则数据帧最高位发送“一”。例如：仪表显示：“12345”，串行发送数据“=0012345”；仪表显示：“1234.5”，串行发送数据“=01234.5”；仪表显示：“1234.5”，串行口发送数据“=-1234.5，数据帧始终保持7位，包括符号与小数点。设置成命令方式（F3.2=0）,与MoDBUS协议兼容。MoDBlJS为主从形式的网络通讯协议，本称重终端在MODBUS网络中作为从站而被上位系统调用，数据格式为RTU方式，支持03与06功能。保持寄存器40001,在信息中数据地址为寄存器Ooo0。功能代码区为保持寄存器类型规定的操作，因此，“4XXXX”是缺省的地址类型。例如：保持寄存器40001寻址寄存器地址为OOOOhex（10进制0）；寄存器40011寻址寄存器地址为OOOAhex（10进制10）。使用03功能一次最多可以读取2个连续内部寄存器。称重数据在modbus的映射地址：内容地址说明备注40001毛重只读（功能3）40002净重只读（功能3）40011BitO清零（1有效）只写（功能6）Bitl去皮（1有效）只写（功能6）Bit2清除皮重（1有效）只写（功能6）5.0重标定5.1 标定步骤标定要由专业的技术人员来完成，如果是贸易结算用途的衡器，还要在相关部门监督指导下完成。下面是标定步骤：1、同时按【功能】与【置零】键，仪表显示“F2、按【确认】键，仪表显示“P-00000”，则提示输入标定密码，密码是“93169”。3、按【确认】键,仪表显示“dI5”，数值表示上次的分度值，按【Fn】键选择合适的分度值O4、按【确认】键，仪表显示“1CCmCC"，数值表示额定量程，按【Fn】键最低位闪烁，再按Fn键可以选择闪烁的位置，按置零键输入数字，输入额定量程；5、按【确认】键，仪表显示“门oLoRd"，提示标定零点，请确认空秤状态，然后按【确认】键，仪表显示“”，同时仪表下方的光柱全亮，如果仪表采集数据稳定，则逐渐熄灭，否则最右边的一段一直闪烁，此时要检查秤台是否有晃动，接线是否正确，着重检查仪表反馈线是否接上。如正常自动进入下一步。6、仪表显示aRddLd巴提示向秤台添加祛码，注意将祛码均与放到整个秤台上，然后按【确认】键，仪表显示“”，同时仪表下方的光柱全亮，如果仪表采集数据稳定，则逐渐熄灭，否则最右边的一段一直闪烁。最后如显示“EB”说明传感器信号没有变化或线接反了，仪表会重新显示“AddLd巴此时要断电检查传感器受力结构与接线；如正常进入下一步，仪表显示“mcctr；注意，实际的仪表显示数字可能不是3000,这里只是举例说明，应该显示上次标定时输入的数据；7、按Fn键，改变闪烁位置，按【置零】键输入数字，修改数值与加载祛码的重量一致，然后按【确认】键确认，如果输入的重量有误，等于0或者大于额定量程，仪表会提示“ET,;如正常自动进入下一步，仪表显示“8ddLd?”；如显示“EW说明每个分度值的小于0.5uV08、仪表显示“8ddLd提示进行第二点非线性校正。如果无需校正，则按【置零】键退出，标定结束。否则继续向秤台添加祛码，然后按【确认】键，仪表显示“”，同时仪表下方的光柱全亮，如果仪表采集数据稳定，则逐渐熄灭，否则最右边的一段一直闪烁。等完全熄灭后自动进入下一步，仪表显示一数值“XXXXXXX”；9、按【Fn】键，改变闪烁位置，按置零键输入数字，修改数值大小与秤台上所有加载祛码的重量一致，然后按SP键确认；如果输入的重量有误，等于O或者大于额定量程，仪表会提示“ET,;如显示“E9”，说明两段标率之差与第一段标率相比大于20%,超出了最大非线性修正范围，对普通衡器来说是不正常的，应重点检查设备的机械结构，如限位装置等。如正常仪表显示“PR55”，祛码标定的流程结束。提示1：如传感器零点变化超出开机置零或手动置零范围时可以重新校正零点，按照标定过程进行到步骤4显示iiRddLd7时按【置零】键退出就可以了。提示2：跳过零点直接加载标定，按照标定过程进行到步骤3显示“AoLoRdn,按Fn键仪表显示“AddLd,如果祛码已经在秤台上，直接按SP键确认,输入跌码重量就可以了。6.1 仪表工作参数选项6.2 进入工作参数选项1同时按【功能】与【置零】键，仪表显示“FI”。2按【功能】键，仪表显示吁产。3按【确认】键，进入参数选项“F2.1”，每个参数选项通过按【功能】键选择参数，按【确认】键进入下一个参数选项。4随时可以多次按【去皮】键，当仪表显示“FG”时按【确认】键退出。6.3 功能F2选项参数组内容F2.1选择ADe转换速率0=6.25次/秒、1=12.5次/秒、2=25次/秒、3=50次/秒F2.2按钮去皮O=禁止；1=允许去皮范围100%FSF2.3按钮清零O=禁止；1二允许置零范围±4%FS;2二允许置零范围±10%FS;3=允许置零范围±20%FSF2.4自动零跟踪范围设定O=禁止1二允许自动零跟踪0.5d秒2二允许自动零跟踪Id/秒3二允许自动零跟踪3d/秒F2.5动态检测O=禁止动态检测1二允许动态检测灵敏度0.5d2=允许动态检测灵敏度Id3=允许动态检测灵敏
