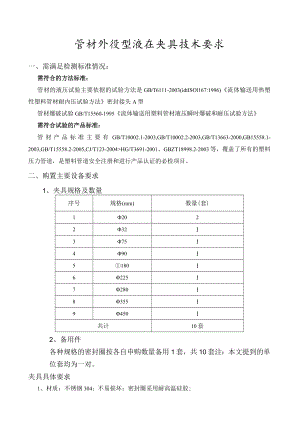

管材外径型液压夹具技术要求.docx

管材外役型液在夹具技术要求一、需满足检测标准情况：需符合的方法标准：管材的液压试验主要依据的试验方法是GBT6111-2003(idtISOl167:1996)流体输送用热塑性塑料管材耐内压试验方法密封接头A型管材爆破试验GB/T15560-1995流体输送用塑料管材液压瞬时爆破和耐压试验方法需符合试验的产品标准：管材产品标准主要有GB/T10002.1-2003,GB/T10002.2-2003,GB/T13663-2000,GB15558.1-2003,GB/T15558.2-2005,CJ/T123-2004>HG/T3691-2001、GBZT18998.2-2003等，覆盖了所有的塑料压力管道，是塑料管道安全注册和进行产品认证的必检项目。二、购置主要设备要求1、夹具规格及数量序号规格(mm)数量(套)12022321375149015180162251728018355194501共计10套2、备用件各种规格的密封圈按各自申购数量备用1套，共10套注：本文提到的单位套均为一对。夹具具体要求1、材质：不锈钢304；不易损坏；密封圈采用耐高温硅胶;2、20225能承受最大试验压力15MPa时不损坏，280450能承受最大试验压力IOMPa时不损坏3、配合紧密，密封圈密封效果好，能对不圆度较大的管材有良好的密封作用；夹具安装成功率高；各规格尺寸夹具应能保证安装表2规格的试样成功率在75%及以上；4、180及以上至中450夹具，应吊装方便，安全；5、夹具的密封结构与锁紧方式的设计应合理，并提供密封结构与锁紧方式设计图及相关说明；6、本次采购的为GB/T6111-2003标准中A型密封结构。表2序号规格（mm）试样外径允许偏差120-O.l+0.4232-O.l+0.5375-0.2+1.0490-O.3-+1.15180-0.5+2.O6225-0.5+2.57280-O.5+3.O8355-1.O+4.O9450-1.2+5.O三、合同及验收要求1 .签订购买合同及订货：确认最终仪器配置及材质是否满足要求及详细配件清单。2 .仪器运行：按照合同配置情况，对仪器主要性能指标逐一进行确认，完成夹具的试验,评价夹具的成功率，来评定验收与否。
