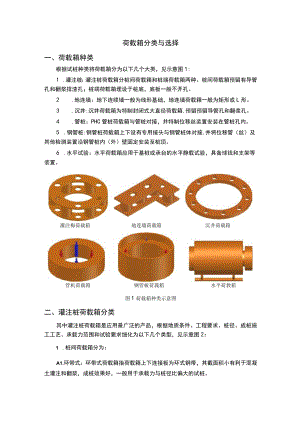

荷载箱分类与选择一、荷载箱种类根据试桩种类将荷载箱分为以下几个大类，见示意图1:1 .灌注桩：灌注桩荷载箱分桩间荷载箱和桩端荷载箱两种。桩间荷载箱预留有导管孔和翻浆排渣孔；桩端荷载箱埋设于桩底，底板一般不开孔。2 .地连墙：地下连续墙一般为线形基础，地连墙荷载箱一般为矩形或L形。3 .沉井:沉井荷载箱为特制封闭式大直径荷载箱,预留预留导管孔和翻浆孔。4 .管桩：PHC管桩荷载箱与管桩对接，并特制位移丝装置安装在管桩孔内。5 .钢管桩:钢管桩荷载箱上下设有专用接头与钢管桩体对接,并将位移管（丝）及其他检测装置沿钢管桩内（外）壁固定安装至桩顶。6 .水平试验：水平荷载箱应用于基桩或承台的水平静载试验，具备球钱和支架等装置。灌注梅荷载箱地连墙荷载箱沉井荷载箱管机荷载箱钢管板荷莪箱水平荷教箱图1荷载箱种类示意图二、灌注桩荷载箱分类其中灌注桩荷载箱是应用最广泛的产品，根据地质条件、工程要求、桩径、成桩施工工艺、承载力范围和试验要求细化为以下几个类型，见示意图2：1 .桩间荷载箱分为：A1.环带式：环带式荷载箱指荷载箱上下连接板为环式钢带，其截面积小有利于混凝土灌注和翻浆，成桩效果好，一般用于承载力与桩径比偏大的试桩。A2.环板式：环板式荷载箱指荷载箱的上下连接板均为环形平面钢板，其截面积较大，提高有效面积比（荷载箱截面积/试桩截面积）。埋设在桩间，一般应用于常规及大直径小承载力（承载力与桩径比偏小）的试桩。A3.导流式：导流式荷载箱指组成荷载箱的千斤顶上下端安装有锥形构件，该锥形构件称为导流体,环板式和环带式荷载箱上均可以安装，导流式荷载箱成桩时利于混凝土通过荷载箱截面,减少沉渣，提高成桩质量。埋设在桩间，一般应用于桩径（21.2m）和极限承载力（22000OkN）较大的试桩或者特殊检测要求的试桩。2 .桩端荷载箱分为：81 .封底式：封底式荷载箱指荷载箱上连接板为环形钢板，下连接板为圆形钢板不开孔。一般埋设于桩端，适用于大桩径小承载力的各类试桩。82 .单顶式：单顶式荷载箱由一个大型或环形液压缸组成，上下连接板为圆形钢板。一般应用于灌注桩中桩径Wlm的抗压端承桩、抗拔桩以及载荷板试验等。上述荷载箱均可按客户要求设计其连接板尺寸，上、下板的外径及内孔径可不相同，以满足各类试验的要求。导流佛）式荷载箱封展式荷载箱图2灌注机荷载箱类型示意图单项式荷载箱
