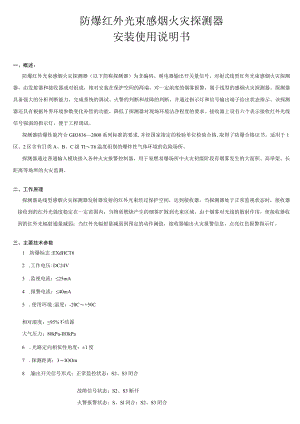

防爆红外光束感烟火灾探测器安装使用说明书.docx

防爆红外光束感烟火灾探测器安装使用说明书一、概述：防爆红外光束感烟火灾探测器（以下简称探测器）为非编码、继电器输出开关量信号、对射式线型红外光束感烟火灾探测器，由发射器和接收器成对组成，相对安装在保护空间的两端，对一定浓度的烟雾报警，属于线型的感烟火灾探测器。探测器具备强大的分析判断能力，完成系统的调试、火警的判断和故障的判断，并通过指示灯和信号输出端子给出状态指示。该探测器还具有根据外界环境参数变化补偿的功能，降低了探测器对现场环境洁净程度的要求。接收器上设有六个表示接收红外光线信号强弱的指示灯，便于工程调试。探测器防爆性能符合GB38362000系列标准的要求,并经国家指定的检验单位检验合格,取得了防爆合格证书。适用于1区、2区含有类A、B、C级TIT6温度组别的爆炸性气体环境的危险场所。探测器通过普通输入模块接入各种火灾报警控制器，用于易燃易爆场所中火灾初级阶段有烟雾发生的大面积、高举架、长距离等场所的火灾监测。二、工作原理探测器是线型感烟火灾探测器发射器发射的红外光束经过保护空间，达到接收器。当探测器处于正常监视状态时，接收器接收到的红外光强度稳定在一定范围内；当物质燃烧产生的烟雾扩散到光束区域，由于烟雾对光线的散射作用，使接收器收到的红外光辐射通量减弱；当红外光辐射量减弱到预定的动作阈值，接收器输出火灾报警信息，点亮红色报警指示灯。三、主要技术参数1 .防爆标志:EXdHCT62 .工作电压:DC24V3 .监视电流：25mA4 .报警电流：40mA5 .使用环境:温度：-20C+50C相对湿度：95%不结露大气压力：80kPa-IlOkPa6 .光路定向相依性角度：±1度7 .探测距离：3IOOm8 .输出开关信号形式：正常监控状态：S2、S3闭合故障信号状态：S2、S3断开火警报警状态：S、Sl闭合；S2、S3闭合9 .保护宽度：直径14m10 .保护面积：探测器可有效保护一圆柱形区域，其最大保护区域为：面积二长IOonlX直径1加11 .出线口螺纹：2-G2012 .外形尺寸：190X200X125mm13 .安装尺寸：2-7,中心距174mm14 .重量：发射器：2.0kg;接收器:2.Ikg四、接收器上各种功能说明L指示灯VlV6,用于调试时接收红外光线信号强弱指示，表示接收器接收到红外光线信号由弱到强，黄灯表示接收器信号弱；绿灯表示接收器在正常工作区；V5绿灯表示接收器工作处于最佳工作状态；V6红灯表示接收器的信号恒强，不能在这个状态下工作。2 .V7：火警指示灯。3 .V8：环境光线指示灯，一般初调试时V8不能点亮。1.5、 Sl为一组继电器信号输出(火警)，正常监视时常开，火警时闭合。1.52、 S3为一组继电器信号输出(故障)，正常监视时常闭，故障时常开。6. 电阻R为两总线输入模块的断线监控电阻。7. SW为二位拨码开关，用来控制探测器的感烟灵敏度和探测距离的关系。8. Kl为短路连接，连接时表示抗干扰延时。9. K2为短路连接，控制V8的点亮。五、安装L安装的基本原则(1)、必须保证发射器发射的红外光束让接收器收到，发射器与接收器之间连线周围20Omm内不允许有遮挡物。(2)、探测器应安装在烟雾最易进入光束保护区域的地方。(3)、探测器必须固定在两端无振动的垂直墙壁上，固定可靠，不得松动。2 .不易安装的场所(1)、天鹏高度超过40米。(2)、天鹏未封顶。(3)、存在大量灰尘、干粉或水蒸气的场所。(4)、有高温场所。(5)、无法进行维护的场所。(6)、阳光直射强度大于500IUX的场所，请注意：如果探测器周围为玻璃环境，请将接收器的正面向北方。(7)、探测器垂直安装不可能的场所。3 .安装高度(1)、顶面为平整面：探测器水平安装轴线距顶面的距离为：Hl=H-hl30cmHl一探测器水平安装轴线距顶面的距离H地面与顶面之间的距离hl探测器的安装高度A:当HW5m时,Hl=30cm;B:当5mWH8时，30cmHl150cm,且4.7mWhlW6.5m(2)、上顶面为不规则顶面(人字形、圆弧形等)A：当H5m时，hlH-100cmB:当5mWHW8m时，hl=H-30cmC:当H28m时，探测器应分层安装：a：当H=814m时分两层安装，安装高度分别为6.5m、13.5m；b：当H=1420m时分三层安装,安装高度分别为6.5m、13.5m、19.5m。(六、接线探测器的接收器内部有一个正常监控继电器，当处于正常监控状态时，输出触电信号S2、S3闭合(导通)；当出现断线初调试无信号时，则S2、S3断开；火警时S、Sl闭合(导通)，正常监控状态时断开，根据上述情况，当探测器与二总线输入模块配接时有下面两种接线方式：1 .输入模块有终端断线监控电阻时，在接收器监控电阻R位置接入监控电阻，这时，探测器断一线或无光信号，则接收器会报出故障信号。注意：Sl和S2的连接线在接收器探头上连接，不能在底座连接。2 .输入模块无终端断线监控电阻时，探测器的触电信号S2、S3控制二总线上午任一根线，S、Sl接入输入模块的输出端，当火警时，S、Sl闭合给输入模块一个短路信号，由此，输入模块报出火警传给控制器，通常情况下，在工程中，不知道输入模块的监控电阻，才选择此种接线方法。七、现场调试L调试：(1)、检查探测器的安装是否垂直安装牢固，无松动现象，否则因为松动易产生误报火警。(2)、打开探测器的接收器防爆外壳，检查环境光线指示V8,如灯亮，则不能调试，一般有如下两种情况：a、室内有灯光且很强，必须关灯进行调试。b、室内有太阳光射进来，且必须在没有太阳光的情况下调试(一般是早晨、傍晚或阴雨天气下进行)。(3)、在V8不亮的条件下，通过旋转接收器或发射器的调整螺母进行调试。调试时有可能出线探测器输出火警信号现象，这时请继续调整，直至使接收器上的V5绿色指示灯亮，这时探测器处于最佳工作状态。所有探测器调试完毕，断电复位，探测器恢复正常，处于正常监视状态。(4)、拨码开关SW的设置：a、保护距离在20m内，SWl为“ON”，SW2为“OFF”状态。b、保护距离在2060m内，SWl为“OFF”，SW2为”0N“状态。C、保护距离在60IOOm内，SWl为“ON”，SW2为”状态。探测器的灵敏度与保护距离有一定的关系，调试人员应根据环境位置而进行设置SW,如果环境恶劣可将SWKSW2都拨在“0N”状态。2、火警检测：当探测器调试完毕处于正常监视状态(绿色指示灯V5亮或V4亮)，用手或遮挡物挡住接收器，使接收器上的黄色指示灯Vl亮或Vl和V2都闪亮，保持10秒，这时探测器输出火警信号，火警指示灯V7点亮。3、合盖：调试完毕后，将探测器的防爆外壳的上盖与腔体通过安装螺钉装配在一起。4、调试中常见故障及原因：探测器通电后，始终有故障报警，原因是：(1)、探测器上电源未接通或接触不良，断线；(2)、发射器与接收器没对准，需旋转调整螺母，使V5指示灯亮；(3)、调试过程中，有时红色确认灯亮，报火警，无需复位，请继续调试，直至使V5指示灯亮；(4)、调试时探测器没有对准，光信号很小，接收器输出故障信号，当进入正常监视状态时，如探测器全遮挡，接收器先输出故障信号约10秒后输出火警信号。八、注意事项1、严禁在易燃易爆场所带电拆卸。2、安装调试时不要损伤隔爆面,并保持其清洁。隔爆面紧固螺钉应均匀拧紧，注意隔爆面不要夹杂异物。3、长期使用要定期检测探测器的性能是否完好，保证探测器处于正常工作状态，同时经常清除探测器窗口上的灰尘。4.探测器失效或损坏时要由专业人员进行维修。5、探测器误报火警信号时，一般在控制器上断24V电源，10秒后复位既能消除误报。
