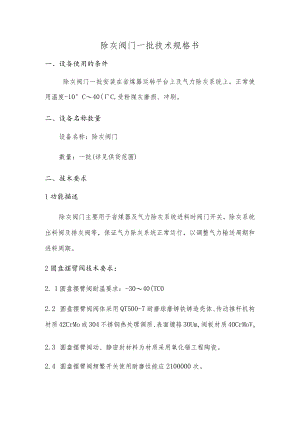

除灰阀门一批技术规格书一、设备使用的条件除灰阀门一批安装在省煤器运转平台上及气力除灰系统上，正常使用温度-10°C40(C,受粉煤灰磨损、冲刷。二、设备名称数量设备名称：除灰阀门数量：一批(详见供货范围)二、技术要求1功能描述除灰阀门主要用于省煤器及气力除灰系统进料时阀门开关，除灰系统出料阀及排灰阀等，保证气力除灰系统正常运行，以调整气力输送周期和进料周期。2圆盘摆臂阀技术要求：2. 1圆盘摆臂阀耐温要求：-3040(TC02.2 圆盘摆臂阀阀体采用QT500-7耐磨球磨铸铁铸造壳体、传动推杆机构材质42CrMo或304不锈钢热处理调质、表面镀辂30Um,阀板材质40CrMoVo2.3 圆盘摆臂阀动、静密封材料为材质采用氧化错工程陶瓷。2.4 圆盘摆臂阀频繁开关使用耐磨性能应2100000次。2.5 圆盘摆臂阀密封性能耐压公称压力应NLOMPa。2.6 气源接头：电磁阀至气缸工作连接气管材料为10><L0不锈钢气管（对于旋转阀需要设置一段50OnmIelOXLO软管过渡，配对应接头至连接6IOX1.0不锈钢气管）。所供接头充分考虑正常运输、安装损耗，应提供足够的备用接头。气管软管的全部连接件要使用快拧接头作为连接部件，不使用快插接头。2.7 气缸推力输出动力：1200kg,气缸执行机构工作压力为0.40.6Mpao2.8 阀门要满足输送原料特殊性，具有良好的密封性、耐高温、耐腐蚀、耐磨损性强，并且开启灵活，开闭自如，阀腔无积灰；阀门需带自动清灰功能，能在运行时自动将积灰清理。阀板及阀座具有防卡塞功能。2.9 行程开关选型：阀门所配置的行程开关采用感应式，选具备良好的密封、防水、防灰性能，并且保证动作可靠。3双金属闸阀技术要求：3. 1双金属闸阀耐温-250C40（C°3.2 双金属闸阀密封面采用氧化错陶瓷，阀密封性为在LOMPa压力测试下，10小时掉压不超过0.1MPao3.3 气缸推力输出动力：1200kg,气缸执行机构工作压力为0.40.6Mpao3.4 4双金属闸阀阀体采用QT500-7耐磨球磨铸铁铸造壳体，传动推杆机构材质42CrMo或304不锈钢热处理调质、表面镀辂30um,阀板材质40CrMoVo3.5 行程开关选型：阀门所配置的行程开关采用感应式，选具备良好的密封、防水、防灰性能，并且保证动作可靠。3.6 气源接头：电磁阀至气缸工作口连接气管材料为610XLO不锈钢气管（对于旋转阀需要设置一段500mm10×1.0软管过渡，配对应接头至连接（HOXLO不锈钢气管）。所供接头充分考虑正常运输、安装损耗，应提供足够的备用接头。气管软管的全部连接件要使用快拧接头作为连接部件，不使用快插接头。3.7 阀门要满足输送原料特殊性，具有良好的密封性、耐高温、耐腐蚀、耐磨损性强，并且开启灵活，开闭自如，阀腔无积灰；阀门需带自动清灰功能，能在运行时自动将积灰清理，阀板及阀座具有防卡塞功能。4供货及验收4.1 产品送货到现场，投标方需委派专人来现场与招标方共同参与验收，不符合下述技术要求，招标方一律不接收或退货：材质验收：便携式光谱仪现场检测。镀层厚度、油漆厚度验收：便携式厚度仪现场检测。密封面材质满足本技术规范要求。阀门阀杆在使用周期内不得出现拉毛现象，阀门密封面在使用过程中不得出现损坏和漏灰现象。4.2 为保证除灰阀门使用效果，建议采用四川科能工业设备制造有限公司、天津圣恺工业有限公司、浙江固特阀门有限公司、无锡宝丰电力设备有限公司、常州凯瑞机械有限公司或福建龙净环保股份有限公司产品。5.供货工期：合同签订后15天内到货电厂仓库。四、供货范围1、产品名称、型号规格、及数量：序号设备名称型号规格单位数量备注1圆盘摆臂阀CWF-DN65台5含气动执行机构，连接气动执行机构管道等；每台摆臂阀均配气缸密封圈2套2圆盘摆臂阀CWF-DN200X350台83圆盘摆臂阀CWF-DN200×200台84双金属闸阀CWF-175台4含气动执行机构，连接气动执行机构管道等5双金属闸阀CWF-200台36双金属闸阀CWF-150台27双金属闸阀CWF-80台48双金属闸阀CWF-250台49双金属闸阀CWF-125台210双金属闸阀CWFJ-IOO台311双金属闸阀CWF-65台212双金属闸阀CWF-225台22、有关质量保证的各项文件至少应包括:序号质量文件和技术文件名称份数备注1产品检验合格证书22主要零部件材料试验报告23性能试验报告2五、设计、制造和检验标准除灰阀门的设计、制造应符合现行使用的有关国家标准和部颁标准。这些标准和规范（不限于）至少包括：一般工程用铸造碳钢件GBl1352-89普通碳素结构钢GB700-88优质碳素结构钢技术条件GB699-88管子和管路附件的公称通径GB1047-70管道元件公称压力GB1048-90通用阀门法兰连接铁制闸阀GB12232-89制造标准：GB/T1392792o六、质保除灰阀门的质保期应为到货验收合格后12个月或安装使用12个月，以先到为准，设备在正常使用下因备件原因出现损坏等问题，由卖方负责，并更换新备件。
