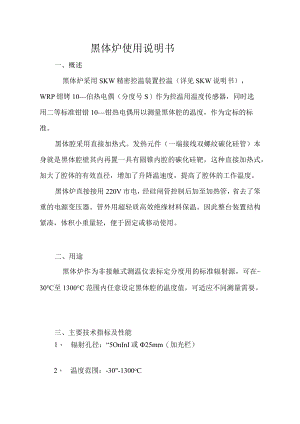

黑体炉使用说明书一、概述黑体炉采用SKW精密控温装置控温（详见SKW说明书），WRP钳铐10伯热电偶（分度号S）作为控温用温度传感器，同时选用二等标准钳错10钳热电偶用以测量黑体腔的温度，作为定标的标准。黑体腔采用直接加热式。发热元件（一端接线双螺纹碳化硅管）本身就是黑体腔壁其内再置一具有圆锥内腔的碳化硅靶，这种直接加热式，加大了腔体的有效直径，增加了升降温速度，提高了腔体的工作温度。黑体炉直接接用220V市电，经硅闸管控制后加至加热管，省去了笨重的电源变压器。管外用超轻质高效绝缘材料保温。因此整台装置结构紧凑，体积小重量轻，便于固定或移动使用。二、用途黑体炉作为非接触式测温仪表标定分度用的标准辐射源，可在-30至1300°C范围内任意设定黑体腔的温度值，可适应不同测量需耍。三、主要技术指标及性能1、 辐射孔径：“5OnInI或25mm（加光栏）2、 温度范围：-30"-1300oC3、 温度控制精度：1250±loC4、 工作电源220V50HZ5、 最大恒温功耗：不大于IkVA6、 最大升温功耗：不大于3kVA7、 升温时间：室温至1300C不大于2小时8、测温热电偶：二等标准柏错10一粕热电偶（另购）9、控温热电偶：工业钳铐10钳热电偶（另购）10、发热体：一端固定双螺纹硅碳管（因该加热管易损故交货时须用户自提运输）11、黑体腔：50圆锥圆柱复合腔体锥顶角=30°碳化硅质材料12、外型尺寸（mm）700×260×400（长义宽义高）13、重约20kg四、结构WMS-HT1300型中温黑体炉包括两大部份：炉体及控温装置。炉体中心为加热管，加热管内置一“靶”，组成圆锥一圆柱复合腔体。“靶”在加热管中的位置会影响黑体腔的黑度系数，其位置由“靶”的端面至黑面板的距离L来保证。L=270±IOmmo靶的后部开有两孔，装有两根刚玉保护管，供插入热电偶之用。其中一根为控温热电偶，另一根为测温用标准热电偶。加热管外包有高铝泡沫及高温硅酸铝纤维套，再将铁质套筒固定于黑体炉外壳上，安装时加热管黑色无反光面板及泡沫管三者保持在同一轴线上。高铝泡沫管耐压强度较低，而螺纹硅碳管较脆，在装拆时要小心保护。控温装置主要由AI人工智能调节器及可控硅执行器组成。五、操作使用1、检查设备开箱后，应检查内部另部件和接线是否因长途运输而松动。若发现有另部件或接线松动，应重新固紧。2、安装本黑体炉可在实验室、计量室或生产现场使用，使用时应水平安置于桌上。安置被校仪表时应与黑体炉靶心保持规定的距离，同时使被校仪表瞄准系统与黑体辐射腔必须处于同一轴线上。3、接线控温热电偶接在炉体尾端的接线板上，同时用补偿导线（成套配供）引至控温装置的“信号”端。碳化硅螺纹管两极接在控温装置的“输出”端。
