公路工程质量检验评定标准(机电工程).docx

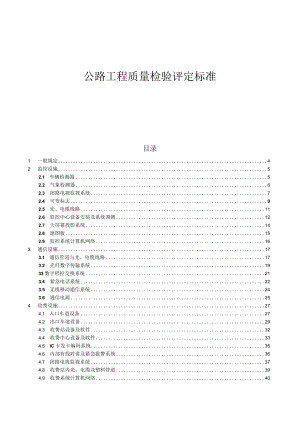

公路工程质量检验评定标准目录1 一般规定42 监控设施52.1 车辆检测器52.2 气象检测器62.3 闭路电视监视系统72.4 可变标志92.5 光、电缆线路112.6 监控中心设备安装及系统调测122.7 大屏幕投影系统142.8 地图板152.9 监控系统计算机网络163 通信设施173.1 通信管道与光、电缆线路173.2 光纤数字传输系统1933数字程控交换系统213.4 紧急电话系统223.5 无线移动通信系统243.6 通信电源254 收费设施274.1 入口车道设备274.2 出口车道设备294.3 收费站设备及软件324.4 收费中心设备及软件334.5 IC卡发卡编码系统354.6 内部有线对讲及紧急报警系统364.7 闭路电视监视系统374.8 收费站内光、电缆及塑料管道394.9 收费系统计算机网络405 低压配电设施405.1 中心（站）内低压配电设备405.2 外场设备电力电缆线路426 照明设施437 隧道机电设施457.1 车辆检测器457.2 气象检测器457.3 闭路电视监视系统457.4 紧急电话系统457.5 环境检测设备457.6 报警与诱导设施467.7 可变标志477.8 通风设施487.9 照明设施497.10 消防设施507.11 本地控制器517.12 隧道监控中心设备及软件527.13 隧道监控中心计算机网络547.14 低压供配电54附录A通信管道试通的检验与评定55附录B本规范用词说明551一般规定562监控设施591.1 车辆检测器591.2 气象检测器601.3 闭路电视监视系统611.4 可变标志611.5 光、电缆线路621.6 监控中心设备安装及软件调测631.7 大屏幕投影系统641.8 地图板显示系统641.9 监控系统计算机网络653 通信设施653.1 通信管道与光电缆线路653.2 光纤数字传输系统6633数字程控交换系统703.4 紧急电话系统703.5 移动通信系统713.6 通信电源714 收费设施724.1 入口车道724.2 出口车道724.3 收费站设备及软件724.4 收费中心设备及软件734.5 卡及发卡编码系统734.6 内部有线对讲与紧急报警系统734.7 闭路电视监视系统734.8 光电缆线器734.9 计算机收费软件与网络745低压配电设施746 照明设施747 隧道机电设施757.1 车辆检测器757.2 气象检测器757.3 闭路电视监视系统757.4 紧急电话系统757.5 环境检测设施757.6 报警与诱导设施757.7 可变标志757.8 通风设施767.9 照明设施767.10 消防设施767.11 本地控制器767.12 隧道监控中心计算机控制系统767.13 隧道监控中心计算机网络777.14 低压供配电771 总则772 述语783 工程质量评定793.1 一般规定793.2 工程质量评分793.3 工程质量等级评定81附录A单位、分部及分项工程的划分811一般规定1.0.1公路工程质量检验评定标准(第一册土建工程)(JTGF80/1-2004)I、2、3章除本章规定外适用于本册。1.0.2本册适用于高速公路新建和改扩建交通工程机电项目，其他公路机电工程项目可参照执行。1.0.3机电工程分项工程检查频率：施工单位为100%；工程监理单位不低于30%,当项目测点数少于3个小时，全部检查。1.0.4机电工程分项工程各项实测检查项目的权值均为1。1.0.5按本标准进行质量评定的机电项目，质量保证资料应真实并基本齐全，其所用设备、原材料、半成品和制成品，均应符合有关产品标准、规范或合同的要求，并有符合国家认可标准要求的质检机构出具的检验合格证和出厂合格证。2监控设施2.1车辆检测器2.1.1基本要求1）车辆检测器及其配件的数量、型号规格符合要求。2）车辆检测器安装位置正确，机箱外部完整，门锁开闭灵活。3）线圈（探头）安装尺寸符合设计要求，线槽顺直、均匀，封填后平整，引线过缘石处理得当。4）电源、通信线路按规范要求连接到位，检测器处于正常状态。5）隐蔽工程验收记录、分项工程自检和设备调试记录、有效的设备检验合格报告或证书等资料齐全。2.1.2实测项目见表2.1.2（表中标注项目为关键项目，全书同）。表2.1.2车辆检测器实测项目项次检查项目技术要求检查方法1交通量计数精度允许误差：±2%人工计数与交通数据采集仪结果比较2平均车速精度允许误差：±5%（km/h）雷达测速仪实测值与交通数据采集仪结果比较3传输性能24h观察时间内失步现象不大于1次或WBER1.o0查日志和用数据传输测试仪4绝缘电阻强电端子对机壳250M。500V兆欧表测量5安全接地电阻4Q接地电阻测量仪6自检功能自动检测线圈（探头）的开路、短路和损坏情况模拟故障状态实测7逻辑识别线路功能一辆车作用于两个车道的两个线圈，处理器逻辑正常，输出的检测信息正确模拟状态实测8复原功能加电后硬件恢复和重新设置时，原存储数据保持不变实际操作9本地操作与维护功能能够接便携机进行维护和测试实际操作1O控制功能具有设计文件要求的控制功能实际操作11基础尺寸符合设计要求长、宽用量具测量，埋深查隐蔽工程验收记录或实测12机箱和地脚防腐涂层质,1','符合设计要求用量具或涂层测厚仪测量2.1.3外观鉴定1）机箱安装牢固、端正。2）机箱表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。3）基础混凝土表面应刮平，无损边、无掉角；联结地脚及螺栓规格符合设计要求，防腐措施得当，裸露金属基体无锈蚀；金属机箱与接地极连接可靠，接地极引出线无锈蚀。4）机箱的出线管与箱体连接密封良好，箱体内无积水、尘土、霉变。5）机箱内电力线、信号线、元器件等布线平直、整齐、固定可靠，标识正确、清楚，插头牢固。以上任一项不符合要求时，该项减0.1-0.5分。2.2 气象检测器2.2.1 基本要求1）气象检测器及其配件的数量、型号规格符合要求。2）气象检测器安装位置正确，机箱外部完整，门锁开闭灵活。3）探头安装方位、尺寸符合设计要求。4）电源、通信线路按规范要求连接到位，气象检测器处于正常工作状态。5）隐蔽工程验收记录、分项工程自检和设备调试记录、有效的设备检验合格报告或证书等资料齐全。2.2.2 实测项目见表2.2.2o表2.2.2气象检测器实测项目项次检查项目技术要求检查方法1立柱竖直度W5mm/m铅锤、直尺或全站仪2立柱、法兰和地脚几何尺寸符合设计要求超声波测厚仪测量立柱壁厚，用量具测量其他尺寸3基础尺寸符合设计要求长、宽用量具测量，埋深查隐蔽工程验收记录或实测4机箱、立柱、法兰和地脚的防腐涂层厚度符合设计要求用量具或涂层测厚仪测量5绝缘电阻强电端子对机壳250M。500V兆欧表测量6安全接地电阻4接地电阻测量仪7防雷接地电10接地电阻测量仪阻8温度误差±1.0温度计实地测量比对9湿度误差±5%R.H湿度计实地测量比对10能见度误差±10%或符合合同要求模拟、目测或标准能见度仪实地测量比对11风速误差±5%或符合合同要求风速仪实地测量比对12数据传输性能24h观察时间内失步现象不大于1次或BER108查日志或用数据传输测试仪13功能验证能检测到降水天气模拟降雨实测2.2.3 外观鉴定1）立柱、机箱、及各探头传感器安装牢固、端正。2）各部件表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。3）基础混凝土表面应刮平，无损边、无掉角；机箱、立柱、法兰及地脚螺栓规格符合设计要求，防腐措施得当，裸露金属基体无锈蚀。4）防雷接地和安全接地应分开设置，接地焊接牢固，焊缝饱满并做防腐处理；金属机箱与安全保护地连接可靠，接地极引出线无锈蚀。5）机箱内电力线、信号线、元器件等布线平直、整齐、固定可靠，标识正确、清楚，插头牢固。以上任一项不符合要求时，该项减0.11分。2.3 闭路电视监视系统2.3.1 基本要求I）闭路电视监视系统的设备及配件数量、型号规格符合要求，部件完整。2）外场摄像机基础安装位置正确，立柱安装竖直、牢固。3）防雷部件安装到位、连接措施符合规范要求。4）摄像机（云台）安装方位、度度符合设计要求。5）控制机箱外部完整，门锁开闭灵活。6）电源、控制线路以及视频传输线路按规范要求连接到位，闭路电视系统的所有设备处于正常工作状态。7）隐蔽工程验收记录、分项工程自检和设备调试记录、有效的设备检验合格报告或证书等资料齐全。2.3.2实测项目见表2.3.2。表2.3.2闭路电视监视系统实测项目项次检查项目技术要求检查方法1立柱竖直度5mmm铅锤、直尺或全站仪2立柱、避雷针（接闪器）、法兰和地脚几何尺寸符合设计要求超声波测厚仪测量立柱壁厚，用全站仪测量立柱和避雷针高度，用量具测量其他尺寸3基础尺寸符合设计要求长、宽用量具测量，埋深查隐蔽工程验收记录或实测4机箱、立柱、法兰和地脚的防腐涂层厚度符合设计要求用量具或涂层测厚仪测量5强电端子对机壳绝缘电阻250MQ500V兆欧表测量6安全接地电阻W4Q接地电阻测量仪7防雷接地电阻10接地电阻测量仪8传输通道指标8.1视频电平700mV±30mV电视信号发生器发送75%彩条信号，用视频测试仪检测8.2同步脉冲幅度300mV±20mV电视信号发生器发送75%彩条信号，用视频测试仪检测8.3回波E<7%kF电视信号发生器发送2T信号，用视频测试仪检测8.4亮度非线性5%同上8.5色度/亮度增益差±5%同上8.6色度/亮度时延差100ns同上8.7微分增益10%电视信号发生器发送调制的五阶梯测试信号，用视频测试仪检测8.8微分相位W10。电视信号发生器发送送调制的五阶梯测试信号，用视频测试仪检测8传输通道指标8.9幅频特性5.8MHz带宽内士2dB电视信号发生器发送sinx/x信号，用视频测试仪检测8.10视频信杂比256dB（加权）电视信号发生器发送多波群信号，用视频测试仪检测9监视器画面指标随机信噪比（雪花干扰）黑白：237dB,彩色：236dB仪器测量，也可人工（5人以上）主观评分，不小于4分为合格单频干扰（网纹）黑白：24OdB彩
