款丰田RAV4发动机技术信息指南.ppt

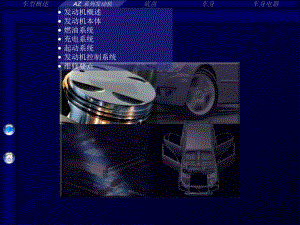

车型概述底盘车身车身电器AZ 系列发动机1 发动机概述 发动机本体 燃油系统 充电系统 起动系统 发动机控制系统 维修要点车型概述底盘车身车身电器AZ 系列发动机2发动机概述1AZ-FE 和 2AZ-FE 发动机 直列 4-缸, 2.0 (2.4)-升, 16-气门 DOHC 汽油发动机1AZ-FE2AZ-FE车型概述底盘车身车身电器AZ 系列发动机3发动机概述规格型号新型号旧型号新型号旧型号发动机1AZ-FE2AZ-FE缸数及布置形式直列 4缸气门机构16气门DOHC、链传动（带VVT-i）排量cm3 (cu. in.)1,998 (121.9)2,362 (144.2)缸径 x 行程 mm (in.)86.0 x 86.0(3.39 x 3.39)88.5 x 96.0(3.48 x 3.78)压缩比9.8最大输出 (SAE-NET)kW rpm(HP rpm)110 6,000125 6,000最大扭矩(SAE-NET) Nm rpm(ftlbf rpm)192 4,000224 4,000车型概述底盘车身车身电器AZ 系列发动机4发动机概述规格型号新型号旧型号新型号旧型号发动机1AZ-FE2AZ-FE气门正时进气开3-43 BTDC关60-20ABDC65-25 ABDC排气开45BBDC37BBDC45BBDC关3ATDC点火顺序1-3-4-2研究法辛烷值95或更高91或更高排放标准欧IV发动机使用质量*(参考)kg(lb)131(288.8)138(304.2)* 此重量为加满机油和水的重量车型概述底盘车身车身电器AZ 系列发动机5发动机本体缸体 水套隔板 (1AZ-FE和2AZ-FE) 棘齿型衬套 (1AZ-FE和2AZ-FE)水套隔板气缸套不规则形状的外铸表面车型概述底盘车身车身电器AZ 系列发动机6燃油系统油泵模块 碳罐集成在油泵模块中碳罐碳罐油泵油箱车型概述底盘车身车身电器AZ 系列发动机7维修要点气门间隙调整维修提示维修提示调整气门间隙时要选择并更换调整气门间隙时要选择并更换恰当的气门挺杆。恰当的气门挺杆。气门挺杆共有气门挺杆共有35种尺寸，从种尺寸，从5.06mm到到5.74mm以以0.02mm递增递增气门挺杆车型概述底盘车身车身电器AZ 系列发动机8维修要点 防冻液更换防冻液型号丰田纯牌超长效冷却液（SLLC）或类似的不含硅酸盐、胺、亚硝酸盐和硼酸盐且采用长效混合有机酸技术制成的优质乙二醇冷却液。（采用长效混合有机酸技术制成的冷却液是一种低磷酸盐和有机酸的混合物）不要仅使用普通水。颜色粉红色保养周期首次160000KM(100000miles)随后80000KM(50000miles)节温器开启温度80至84(176 至183 )车型概述底盘车身车身电器AZ 系列发动机9充电系统型号SEO额定电压12V额定输出电流100A初始输出起动转速最大1300rpm初始输出起动转速降低200rpm车型概述底盘车身车身电器AZ 系列发动机10充电系统发电机皮带轮（1AZ-FE、2AZ-FE）皮带轮螺旋弹簧螺旋线圈型单向离合器车型概述底盘车身车身电器AZ 系列发动机11发动机系统进气系统碳过滤器（空气滤清器）车型概述底盘车身车身电器AZ 系列发动机12起动系统规格参数发动机类型旧1AZ-FE旧2AZ-FE新 起动机类型PS型 额定输出功率1.3KW1.6KW1.7KW 额定电压12V 长度* mm128 重量 g290029502930 旋转方向逆时针* 从安装部位到起动机后端的长度车型概述底盘车身车身电器AZ 系列发动机13发动机发动机驱动皮带和自动张紧器张紧器曲轴皮带轮水泵皮带轮发电机皮带轮自动张紧器惰轮惰轮空调压缩机皮带轮车型概述底盘车身车身电器AZ 系列发动机14发动机控制系统ECM安装在发动机仓内，配有防水连接器张紧器曲轴皮带轮水泵皮带轮发电机皮带轮自动张紧器惰轮惰轮空调压缩机皮带轮防水连接器ECM车型概述底盘车身车身电器AZ 系列发动机15参考 (发动机控制系统)取消充电控制在蓄电池正极没有电流传感器车型概述底盘车身车身电器AZ 系列发动机16发动机爆震传感器 为防止积水在连接器中，请务必按下图安装扁平型爆震传感器IC 调节器发电机总成EF爆震传感器1010
