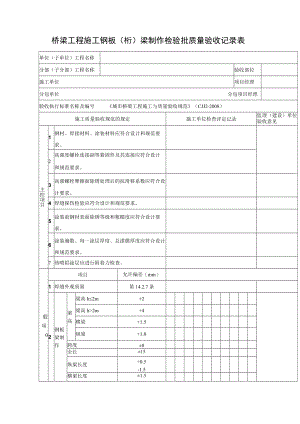

桥梁工程施工钢板（桁）梁制作检验批质量验收记录表.docx

桥梁工程施工钢板（桁）梁制作检验批质量验收记录表单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理验收执行标准名称及编号城市桥梁工程施工与质量验收规范（CJJ2-2008）施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收意见主控项目1钢材、焊接材料、涂装材料应符合设计和规范要求。2高强度螺栓连接副等紧固件及其连接应符合设计和规范要求。3高强螺栓摩擦面除锈处理后的抗滑移系数应符合设计要求。4焊缝探伤检验应符合设计和规范要求。5涂装前钢材表面除锈等级和粗糙度应符合设计要求。6涂装遍数、每一涂层厚度、总漆膜厚度应符合设计和规范要求。7热喷铝涂层应进行附着力检查。般项0项目允许偏差（mm）1焊缝外观质量第14.2.7条2钢板梁制作梁高梁高h2m±2梁高h>2m+4横梁+1.5纵梁+1.0跨度±8全长±15纵梁长度+0.5-1.5横梁长度±1.5纵、横梁旁弯3主梁拱度不设拱度+30设拱度+10-3两片主梁拱度差4主梁腹板平面度h350,且不大于8纵、横梁腹板平面度h500,且不大于5主梁、纵横梁盖板对腹板的垂直度有孔部位0.5其余部位1.5钢桁梁节段制作节段长度+5节段高度+2节段宽度±3节段长度±2对角线长度差3桁片平面度3挠度±33焊钉焊接后应进行弯曲试验检查，其焊缝和热影响区不得有肉眼可见的裂纹。4焊钉根部应均匀，焊脚立面的局部未熔合或不足360°的焊脚应进行修补。施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日钢梁制作检验批质量验收记录填写说明主控项目1、钢材、焊接材料、涂装材料应符合设计和规范要求。检查数量：全数检查。检验方法：检查出厂合格证、出厂检验报告和进场复验报告。2、高强度螺栓连接副等紧固件及其连接应符合设计和规范要求。检查数量：全数检查。检验方法：检查出厂合格证、出厂检验报告和高强螺栓扭矩系数复验报告。3、高强螺栓摩擦面除锈后的抗滑移系数应符合设计要求。检查数量：全数检查。检验方法：检查出厂合格证、出厂检验报告和进场复验报告。4、焊缝探伤检验应符合设计和规范要求.检查数量：超声波：100%；X射线：10%。检验方法：检查超声波和X射线探伤记录或报告。5、涂装前钢材表面不得有焊渣、灰尘、油污、水和毛刺等。涂装前钢材表面除锈等级和粗糙度应符合设计要求。检查数量：全数检查。检验方法：观察、用现行国家标准涂装前钢材表面锈蚀等级和除锈等级GB8923规定的标准图片对照检查。6、涂装遍数应符合设计要求，每一涂层的最小厚度不应小于设计要求厚度的90%。涂装干膜总厚度不得小于设计要求厚度。检查数量：按设计规定数量检查，设计无规定时，每IOm2检测5处，每处的数值为3个相距50测点涂层干漆膜厚度的平均值。检验方法：用干膜测厚仪检查。7、热喷铝涂层应进行附着力检查。检查数量：按出厂批每批构件抽查10%,且同类构件不得少于3件，每个构件检测5处。检验方法：在15InnlXI5mm涂层上用刀刻划平行线，两线距离为涂层厚度的K）倍，两条线内的涂层不得从钢材表面翘起。一般项目1、焊缝外观质量应符合第14.2.7条规定。检查数量：同类部件抽查10%,且不少于3件；被抽查的部件中，每一类型焊缝按条数抽查5%,且不少于1条；每条检查1处，总抽查数应不少于5处。检验方法：观察，用卡尺或焊缝量规检查。2、钢梁制作允许偏差应分别符合表14.3.1-1表14.3.1-3的规定。«14.3.1-1钢板梁制作允许偏差项目允许偏差（mm）检验频率检验方法范围点数梁高梁高h2m±2每件4用钢尺量测量两端腹板处高度，每端2点梁高h>2m±4横梁+1.5纵梁+1.0跨度±82测量两支座中心距全长+15用全站仪或钢尺测量纵梁长度+0.5-1.5用钢尺量两端角铁背与背之间距离横梁长度±1.5纵、横梁旁弯31梁立置时在腹板一侧主焊缝IOonInl处拉线测量主梁拱度不设拱度+30梁卧置时在下盖板外侧拉线测量设拱度+10-3两片主梁拱度差41用水准仪测量主梁腹板平面度h350,且不大于8用钢板尺和塞尺量（h为梁高）纵、横梁腹板平面度h500,且不大于5主梁、纵横梁盖有孔部位0.55用直角尺和钢尺量腹垂对的度板板百其余部位1.5表14.3.1-2钢桁梁节段制作允许偏差项目允许偏差(mm)检验频率检验方法范围点数节段长度+5每节段46用钢尺量节段高度±24节段宽度±3节段长度±2每节间2对角线长度差3桁片平面度3每节段1沿节段全长拉线，用钢尺量挠度±3表14.3.1-3钢箱形梁制作允许偏差项目允许偏差(nun)检验频率检验方法范围点数梁高梁高hW2m±2每件2用钢尺量两端腹板处高度梁高h>2m±4跨度L土(5+0.15L)用钢尺量两支座中心距，L按m计全长±15用全站仪或钢尺量腹板中心距±3用钢尺量盖板宽度b±4用钢尺量横断面对角线长度差4旁弯3+0.IL沿全长拉线，用钢尺量,L按m计拱度+10-5用水平仪或拉线用钢尺量支点高度差5用水平仪或拉线用钢尺量腹板平面h,/250,用钢板尺和塞尺量度且不大于8扭曲每米Wl,且每段Wlo置于平台，四角中三角接触平台，用钢尺量另一角与平台间隙注：分段分块制造的箱形梁拼接处，梁高级腹板中心距允许偏差按施工文件要求办理；箱形梁其余各项检查方法可参照板梁检查方法；h,为盖板与加筋肋或加筋肋与加筋肋之间的距离。3、焊钉焊接后应进行弯曲试验检查，其焊缝和热影响区不得有肉眼可见的裂纹。检查数量：每批同类构件抽查10%,且不少于3件；被抽查的构件中，每件检查焊钉数量的1%,但不得少于1个。检验方法：观察、焊钉弯曲30。后用角尺量。4、焊钉根部应均匀，焊脚立面的局部未熔合或不足360。的焊脚应进行修补。检查数量：按焊钉总数抽查1%,且不少于10个。检验方法：观察。
