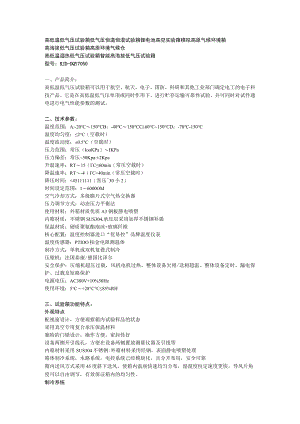

高低温低气压试验箱低气压恒温恒湿试验箱锂电池高空实验箱模拟高原气候环境箱.docx

高低温低气压试验箱低气压恒温恒湿试验箱锂电池高空实验箱模拟高原气候环境箱高海拔低气压试验箱高原环境气候仓高低温湿热低气压试验箱智能高海拔低气压试验箱型号：RJD-DQY7050一、产品简介：高低温低气压试验箱可以用于航空，航天，电子，国防，科研和其他工业部门确定电工的电子科技产品。它是在高低温低气压单项或同时作用下，进行贮存运输可靠性试验，并可同时对试件通电进行电气性能参数的测试。二、技术参数：温度范围：A:-20150°CB：-40150°CCl60°C150°CD：-70-150温度均匀度：2°C（空载时）温度波动度：±0.5（空载时）压力范围：常压（IooKPa）IKPa压力偏差：常压50Kpa:±2Kpa升温速率：RT15（C60in（常压空载时）降温速率：RT-4（C<40in（常压空载时）降压时间：<45111111（常压30小2）时间设定范围：16000OM空气冷却方式：多级膜片式空气热交换器压力调节方式：动态压力平衡法使用材料：外箱材质优质A3钢板静电喷塑内箱材质：不锈钢SUS304,承压层采用加厚不锈钢补强保温材质：硬质聚氨酯泡沫+玻璃纤维核心配置：温度控制器进口“优易控”品牌温度仪表温度传感器：PTlOO柏金电阻测温体制冷方式：单机或双机复叠式制冷压缩机：法国泰康/德国比泽尔安全保护：压缩机超压过载，风机电机过热、整体设备欠相/送相超温、整体设备定时、漏电保护、过载及短路保护电源电压：AC380V+10%50Hz使用环境：5+28°C°C85%RH三、试验箱功能特点：外观特点配视窗设计，方便观察箱内试验样品的状态采用真空专用复合承压保温材料独特的门锁设计，操作方便，密封性好设备两侧开引线孔，方便在设备两侧置放测量仪器及引线等内箱材料采用SUS304不锈钢:外箱材料采用经钢，表面静电喷塑处理箱体制冷系统，水路系统，电控系统己经模块化，且分开布局，安全可靠箱内送风方式采用45度斜下送风，使箱内温座快速均匀分布，湿湿度恒定速度更快，导风片角度可以自由调节，有效保证箱内的均匀性。制冷系统采用品牌进口零部件。采用对臭氧层破坏系数为零的R404A和R23制冷剂冷凝器均安装过滤装置，保证机组长时间可靠运行制冷系统智能控制，适用负载范围广，运行功耗更小选用进口压缩机:运行噪音更低更稳定，性能更强大所有管路焊接前通氮气保护，确保铜管内部不氧化，焊口表面涂清漆保。制冷机组模块化生产，分为分装、部装和总装三个模块;建立弯管手册，保证系统的统一性;标准化模块，便于安装，调试和维护。控制系统触摸式温湿度控制器它由触攒屏、PLC,温度模块和湿度模块组成，功能强大。触摸屏自带可视编辑软件、PLC逻辑编程，可扩充输入输出口、可扩充多点温度；具备USB接口，可以导出数据(时间可选)，可通过RS485通讯与PC连接实现远程监控。控制器具有强大的保护功能，故障报警及解除说明；可扩充的输入输出口，可以依据要求编制不同控制程序来实现不同的功能；针对各种环境设备分别开发，可统一用软件集中电脑控制，控制器界面风格一致，方便用户操作。采用PLC程序控制，具有定时运行、停止功能，断电保护功能，稳定性好。可接集中监控软件，且提供通讯协议，便于用户进行二次开发；可远程监控多台试验箱四、使用条件：设备安装场地及使用环境场地平整，通风良好，设备周围无强烈振动、无强电磁场影响、无易燃、易爆、腐蚀性物质设备四周应留有适当的使用和维护空间，背面和两侧面60Cnb正面IOOCm设备四周温度:5C35C+2°C,相对湿度：85%供电、供水条件电源:AC380V,50Hz,32A独立空气开关控制使用纯净水或经过滤的自来水四、工作原理：1、通过安装在箱体内顶部的多组离心风机，通过出风口将空气均衡排入箱体内部，实现气体循环，平衡箱体内的温度，并由箱体内置的温度传感器采集的数据，传至温湿度综合控制器(PLe)进行编辑处理，下达温度调节指令，通过制冷系统或加热系统、冷凝器以及蒸发器来实现增加温度或者调节制冷电磁阀来降低箱体内温度，以达到控制所需要的温度。2.由箱体内置的湿度传感器采集的数据，传至温湿度综合控制器(PLC)进行编辑处理，下达湿度调节指令，通过加湿槽内的加热管来蒸发水槽内的水来实现增加箱体内的湿度或者调节制冷电磁阀来实现去湿作用，以达到控制所需要的湿度。
