接地网敷设 施工技术安全交底记录工程文档范本.docx

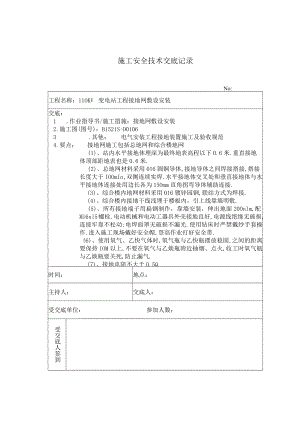

施工安全技术交底记录No:工程名称：11OKV变电站工程接地网敷设安装交底：1 .作业指导书/施工措施：接地网敷设安装2 .施工图(图号)：B1521S-D01063 .其他：电气安装工程接地装置施工及验收规范4 .要点：接地网施工包括总地网和综合楼地网(1)、站内水平接地体埋深为最终地表高程以下0.6米.垂直接地体顶部距地表也是0.6米.(2)、总地网材料采用016圆铜导体,接地导体之间焊接搭接,搭接长度大于IOOmIn,双侧连续实焊.水平接地体交叉处和垂直接地体与水平接地体连接处用边长各为15Omm直角拐弯导体辅助连接.(3)、综合楼内地网材料采用016镀锌园钢,联结方式为焊接.(4)、综合楼内接地干线浅埋于楼板内，引上线靠墙明敷.(5)、所有接地端子用扁钢制作，靠墙安装，伸出地面20Onlm,配M16xl5螺栓.电动机械和电动工器具外壳接地良好,电源线绝缘无破损,连接牢靠不松动;电焊面罩无破损不漏光.使用钻床时严禁戴纱手套操作.进入施工现场戴好安全帽,登高作业打好安全带.(6)、使用氧气、乙快气体时,氧气瓶与乙快瓶摆放稳固,之间的距离要保持IOM以上,不要在氧气与乙焕瓶附近抽烟、点火,收工时氧气瓶与乙焕瓶要关死,防止漏气.(7)、接地电阻不大于0.5Q.时间：地点：主持人：交底人：受交底单位：参加人数：受交底人签到
