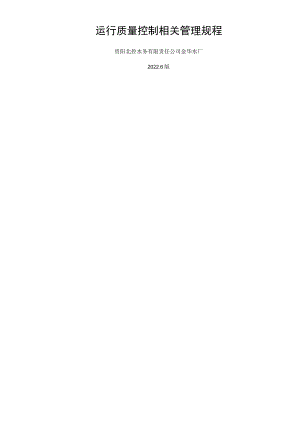

运行质量控制相关管理规程贵阳北控水务有限责任公司金华水厂2022.6版泵房运行WS规程2机泵运行安全操作规程2高压配电房运行管理规程3双电源倒闸操作规程4取水点高压变频器操作规程5送水点高压变频器操作规程7起重机械安全操作规程9刮泥机操作规程11流量计分级维护管理规程12液氯安全管理规定13净水材料管理规定15水厂电力路线管理规定16IOKV高压电力路线巡检管理规定17原水管线巡查及维护管理制度19原水输水管道保护管理规定21金华水厂生产调度管理制度23泵房运行管理规程1.1运行管理1.2安全操作C）I水泵发生断轴故障；02蓦地发生异常声响；。闹承温度过高；C）I压力表、电流表的显示值过低或者过高；05机房管线、闸阀发生大量漏水；O6电机发生严重故障。1.3维护保养机泵运行安全操作规程1 .操作前应检查吸水井和清水池水位是否符合要求，水泵机组及机电、进出水管道、闸门、多功能阀、联轴器（靠背轮）等一切正常，变频器、高压柜等电气设备完好无损，电源电压在正常范围以内。2 .对住手运转七天以上的水泵，在启动前应检查联轴器转动是否灵便，并开启泵顶排气阀排气。机泵停运时间较长（一个月以上），开机前应对机电进行绝缘测试，合格后方可投入运行。3 .按要求开启机泵后，应对机电、水泵及电气设备、各种仪表等进行全面的运行状况检查，均属正常时，做好开泵记录，并向调度汇报。4 .在运行中，泵进口处有效气蚀余量（吸程）应大于水泵规定的必要气蚀余量，或者进水水位不应低于规定的最低水位。5 .在泵出水阀关闭的情况下，不允许长期运行，以免泵内水温超过75C产生汽蚀破坏泵体零部件。6 .对于使用盘根密封的水泵，填料室应有水滴出，宜为30-60滴/分钟，使用机械密封的不应有水漏出。7 .轴承温升（高出环境的温度）不应超过35,滚珠或者滚柱轴承内极限温度不得超过75,滑动轴承瓦温度不得超过70。8 .在提升机组运行频率时注意听水泵和机电运转声音的变化，频率提升中途如发现声音异常，机组震动变大，应降低频率到正常运行状态，等待5至10分钟再升频，如再浮现声音震动问题则重复之前操作。9 .按要求停泵后，应对电气设备进行认真检查、维护保养，为下次运行做好准备。做好停泵记录，并向调度汇报。10 .水泵住手运行时环境温度低于0,应将泵内水排干净，以免冻裂。IL值班人员应随时监视监控台，仪表屏上各种仪表的指示情况（在中控室还没修好以前可看智慧水务上相关实时数据和压力集中显示箱）。每小时对泵房内的设备进行一次巡视检查，并认真填写运行记录。12 .机泵运行检查时，注意人身安全。女工长发要塞进帽内，以免接近机泵时发生缠绕危（Wei）险。注：供水泵房吸水井最低开机水位为4米，最低极限停机水位为L5米。高压配电房运行管理规程L值班人员必须持证上岗；按时参加技术培训和安全教育活动；熟悉高低压配电设备状况、操作方法和安全注意事项。2 .未经部门主管许可，非工作人员不得进入高低压配电室。3 .值班人员必须密切关注电流、电压、功率因素等参数，严禁变压器、开关超负载运行。4 .对设备和安全设施要勤查,发现隐患及时报告。精心维护和保养好设备,确保正常安全供电。5 .配电设备的倒闸操作必须由值班人员单独操作，其他在场人员只做监护，禁止两人同时倒闸操作，以免发生错误，倒闸完成后填写记录。6 .配电设备检修尽量放在不影响保供水的时间段进行，并提前24小时向使用部门发出停电通知，突发性情况停电时须做好应急工作。7 .高低压配电室的每台电气设备均应建立档案，并有专人管理。其内容包括：生产厂家说明书、设备卡片、维修记录缺陷管理、试验报告单和绝缘分析鉴定书等。8 ,保持高低压配电室内消防设备的完好齐备，保证应急电源在紧急情况时投入正常使用。9 .严格禁火制度。严禁将易燃易爆危（Wei）险物品带进配电间；配电间内严禁吸烟。工作人员须能熟练使用消防器材飞10 .做好高低压配电室的防水、防潮工作，预防小动物类进入高低压配电室。IL保持高低压配电室的设备外表与环境洁净无尘。12 .值班人员认真做好巡视记录与值班记录，认真执行交接班制度。13 .操作规程和彻底生产规则,杜绝违章操作和不安全行为。14 .增强保密观念，不得向无关人员泄露配电房设备情况。15 .以上制度,配电房工作人员必须严格遵守，对失职人员将根据情节轻重赋予处罚。双电源倒闸操作规程一、倒闸操作尽量避开雷雨天气，如变电站及泵房附近雷电活动激烈时应暂停倒闸，倒闸前由指定联系人与供电局调度人员联系申请倒闸操作，供电局允许后，值班电工填写倒闸操作票，监护人审查无误后开始倒闸。二、倒闸顺序1、由1回线切换2回线顺序： 关闭高低压负载，断开机电高压和低压开关，检查机电高压柜和低压侧开关是否已分闸； 断开现在使用的1#或者2#变压器柜刀闸，检查1#、2#变压器柜刀闸是否已分闸。 断开分段柜刀闸，检查分段柜刀闸是否已分闸； 断开1回线进线柜刀闸，检查1回线进线柜刀闸是否已分闸；摇出1回线进线柜真空断路器，开断路器柜门锁上机械互锁后拔下钥匙并关好柜门，检查1回线进线柜真空断路器是否已摇出； 开2回线进线柜断路器柜门，插入之前拔下的钥匙将机械互锁解锁后关柜门摇入真空断路器，检查2回线进线柜真空断路器是否已摇入； 合上2回线进线柜刀闸，检查2回线进线柜刀闸是否已合好； 合上分段柜刀闸，检查分段柜刀闸是否已合好； 合上之前使用的1#或者2#变压器柜刀闸，检查1#、2#变压器柜刀闸是否已合好； 合上低压侧负载开关，检查开关是否已合好，检查高低压电源电压是否正常，操作完毕。2、由2回线切换至1回线顺序： 关闭高低压负载，机电高压和断开低压开关，检查机电高压柜和低压侧开关是否已分闸； 断开现在使用的1#或者2#变压器柜刀闸，检查1#、2#变压器柜刀闸是否已分闸。 断开分段柜刀闸，检查分段柜刀闸是否已分闸； 断开2回线进线柜刀闸，检查2回线进线柜刀闸是否已分闸；11摇出2回线进线柜真空断路器，开断路器柜门锁上机械互锁后拔下钥匙并关好柜门，检查2回线进线柜真空断路器是否已摇出；12开2回线进线柜断路器柜门，插入之前拔下的钥匙将机械互锁解锁后关柜门摇入真空断路器，检查2回线进线柜真空断路器是否已摇入； 合上1回线进线柜刀闸，检查1回线进线柜刀闸是否已合好； 合上分段柜刀闸，检查分段柜刀闸是否已合好； 合上之前使用的1#或者2#变压器柜刀闸，检查1#、2#变压器柜刀闸是否已合好； 合上低压侧负载开关，检查开关是否已合好，检查高低压电源电压是否正常，操作完毕。三、倒闸操作完毕后，告知指定联系人即将向供电局调度室值班调度员汇报，值班人员把倒闸内容详细记录在值班记录本上并恢复启动生产设备。取水点高压变频器操作规程一、变频上电操作：L确认高压断路器柜小车摇出。2 .确认旁路柜刀闸手柄向上,旁路柜变频器投入指示灯（红灯）亮。3 .将变频器控制室控制电源开关（2P空开），远控箱电源开关,旁路柜上方二次室空气开关投ON位置.送上220VAC电源.检查变频器是否有重故障显示,如果监视器面板显示有外部故障,检查现场急停开关,变频器面板处急停开关是否没有复位,然后按下复位4 .检查现场操作箱上的操作仪表和指示灯是否正常.检查机电温控仪温度指示值.5 .正常后,对变频器进行高压上电操作，上电程序按高压开关柜送电操作规程进行操作.6 .注意:变频器上电后非专业人员严禁打开变频器，旁路柜柜门，以防高压触电.二、变频器启停操作1 .上电成功后变频器高压指示灯亮，确认现场操作箱上的远程/本地选择按钮在选择位置,操作现场操作箱”智能手操作器”上的MAN键,按向上的三角形键对变频器给定频率到60%,按启动按钮启动变频器,变频器启动后运行指示灯亮,水泵缓慢加速，智能手操作器上方有变频器运行频率显示,然后在跟据所需要的水量适当调整变频器运行频率.频率上限不会超过50HZ.2 .变频器停机操作：将现场操作箱上的住手按钮按下，变频器反馈频率缓慢下降,直到0后,运行指示灯灭.机电静止.停机完成.三、变频器急停操作如遇紧急慢况,拍下现场操作箱上的高压分断按钮,变频器对应的高压开关柜跳开,变频器无输此水泵停机.变频器故障指示灯亮,变频器监视器面板上显示外部故障.该按钮有自锁功能,请解锁后对变频器进行复位操作.四、注意事项1 .操作时保持单手操作，穿戴安全防护鞋，并有其他人在场2 .当变频器处于运行状态或者高压带电并未运行时不要断开控制电源3 .注意观察室内温度，不要超过40度4 .日常检修时严禁用高压摇表测量单元的绝缘，这样会使功率单元中的开关器件损5 .日常检修时严禁用高压摇表测量变频器输出端的绝缘，这样会使功率单元中的开关器件损,如果要检查变频器输出到机电绝缘,请将变频器端输出线拆除.6 .时常检查变频器是否有异常响声和异味，柜体是否发热，排风口是否有异味7 .时常用A4纸检查变压器柜，单元柜进风口风量，看纸张是否牢牢贴住滤网，若有问题及时解决，检查风机或者更换清洗滤网8 .如果变器运行几小时报单元过热故障，请检查变频器柜定风机是否是往外抽风,特殊是动了变频器高压输入端后一定要校对柜顶风机转向.9 .如有故障应即将排除，并查明原因并解除后方可再次上电10 .派人定期维护，每半年一次，灰尘较多的过滤网更换清洗周期可缩短为一月一次11 .投运时必须关好旁路柜的门12 .运行禁止打开旁路柜的门（检查除外）13 .定期检查变频器变压器,输入输出等一次线接线螺栓的紧固情况.送水点高压蛔蝌作腌一、变频上电操作：1 .确认高压断路器柜小车摇出。2 .确认旁路柜刀闸手柄向上,旁路柜变频器投入指示灯（红灯）亮。3 .将变频器控制室控制电源开关（2P空开），远控箱电源开关,旁路柜上方二次室空气开关投ON位置.送上220VAC电源.检查变频器是否有重故障显示，如果监视器面板显示有外部故障,检查现场急停开关,变频器面板处急停开关是否没有复位,然后按下复位按钮复位.4 .检查现场操作箱上的操作仪表和指示灯是否正常,检查机电温控仪温度指示值.5 .正常后,对变频器进行高压上电操作，上电程序按高压开关柜送电操作规程进行操作.6 .注意:变频器上电后非专业人员严禁打开变频器，旁路柜柜门，以防高压触电.二、变频器启停操作1 .上电成功后变频器高压指示灯亮，确认现场操作箱上的远程/本地选择按钮在选择位置,操作现场操作箱”智能手操作器”上的MAN键,按向上的三角形键对变频器给定频率到60%,按启动按钮启动变频器,变频器启动后运行指示灯亮,水泵缓慢加速，智能手操作器上方有变频器运行频率显示,然后在跟据所需要的水量适当调整变频器运行频率.频率上限不会超过50HZ.2 .变频器停机操作：将现场操作箱上的住手按钮按下，变频器反馈频率缓慢下降,直到0后,运行指示灯灭.机电静止.停机完成.三、变频器急停操作如遇紧急慢况,拍下现场操作箱上的高压分断按钮,变频器对应的高压开关柜跳开,变频器无输出，水泵停机.变频器故障指示灯亮,变频器监视器面板上显示外部故障.该按钮有自锁功能,请解锁后对变频器进行复位操作.四、工频运行1 .确认高压断路器柜小车确认旁路柜刀闸手柄向下，旁路柜工频器投入指示灯（绿灯）亮。2 .打开旁路柜照明开关，检查旁路柜刀闸可靠闭合。3 .按高压送电规程给机电送电，送电后机电工频直启。注意：旁路柜刀闸操作应注意安全，带绝缘手套进行操作。五、注意事项1 .操作时保持单手操作，穿戴安全防护鞋，
