水务公司农村安全饮水提升工程--给水工程设计说明.docx

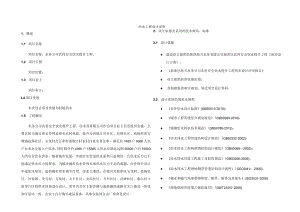

给水工程设计说明1、概述1.1 项目名称项目名称：水务公司农村安全饮水提升工程。1.2 项目位置项目位置：1.3 项目业主项目业主：L4项目类别本次设计项目类别为村镇供水1.5 工程概况水务公司农村安全饮水提升工程，由水务有限公司作为项目业主负责组织实施。主要目的为通过供水管网延伸至农村林盘，提升安西镇方兴社区、花碑社区、柏杨村和宝墩镇张场社区、玉龙村及五津街道临江村农村自来水普及率，满足约1483户5090人农户自来水安装入户需求，同时提升约4390户15365人供水及满足远期20000户约70000人的安全饮水需求。随着城市发展，市政给水管道供水面积日益增加，且供水压力已不能满足供水压力的要求，为解决城市给水管网末端供水压力不足的难题，在管网中设计中途加压泵站，起到城市供水调节作用。受业主委托，由我司对新津区玉龙村、张场社区、沙渠镇、龙马村、万街村、太平社区、安西社区、方兴社区、花碑社区、临江村1组等片区的供水管道进行设计，项目内含位于新沙路与成新蒲快速路交叉口箱式一体化加压泵站一座，由业主自行购买成品设备，具体安装部分由厂家深化设计。2、设计依据及采用的技术规范、标准2.1 设计依据 建设业主提供的新津海天水务有限公司新津区农村安全饮水提升工程初步设计方案； 新津区海天水务公司农村安全饮水提升工程初步设计评审报告 业主提供的带状地形图： 其他搜集的相关规划、周边项目设计资料。2.2 设计采用的规范及规程 室外给水设计标准(GB50013-2018)； 城市工程管线综合规划规范(GB50289-2016)； 城镇给水排水技术规范(GB50788-2012)； 给水排水工程管道结构设计规范(GB50332-2002)； 给水排水工程构筑物结构设计规范(GB500692002)； 给水排水管道工程施工及验收规范(GB50268-2008)； 给水排水工程埋地钢管管道结构设计规程(CECSI41：2002)； 输水和输气用球墨铸铁管、配件、附件及其接头(ISO2531-2009) 埋地钢质管道聚乙烯防腐层(GB/T23257-2009) 钢质管道聚乙烯胶粘剂防腐层技术标准(SY/T0414-2007)埋地开挖施工用钢管及其配件外防腐钢管，采用2PE防腐，第一层为粘结剂，厚度为170250um;第二层为聚乙烯，厚度为3.0mm。执行标准埋地钢质管道聚乙烯防腐层GB/T23257-2009.钢质管道聚乙烯胶粘剂防腐层技术标准SY/T0414-2007)。3)明装管道及钢件外防腐：明装管道及配件外防腐执行水工金属结构防腐蚀规范(SL105-2007)中，底层采用环氧(无机)富锌底漆，厚度60Um；中间层采用环氧云铁中间漆，厚度80ym；面漆采用氟碳面漆，厚度60口m。涂装施工、质量检验及验收按照水工金属结构防腐蚀规范(SL105-2007)中要求执行。4)钢管内壁防腐：钢管内防腐采用饮用水用环氧无溶剂涂料，两底两面，厚度2200um;所选产品应有省部级的鉴定证明，做法根据实购产品要求确定。内防腐由钢管厂做好后运送至工程现场。涂装施工、质量检验及验收参照钢质管道液体环氧涂料内防腐层技术标准(SY/T0457-2010)中要求执行。5)钢管焊接接头防腐：管道焊接接头内防腐采用饮用水用环氧无溶剂涂料，两底两面，厚度2200m;所选产品应有省部级的鉴定证明，做法根据实购产品要求确定；外防腐为执行水工金属结构防腐蚀规范(SL105-2007)中，底层采用环氧(无机)富锌底漆，厚度60um；中间层采用环氧云铁中间漆，厚度80um；面漆采用氟碳面漆，厚度60um：管道焊接接头内防腐和外防腐做完后加冷缠带。水工金属结构防腐蚀规范（SL105-2007）成都市市政工程规划管理技术规定（2015公示版）；注：未尽事宜参照国家现行相关规范、规程执行。3、工程设计3.1 结构设计本次管道抗震设防烈度为7度，使用年限50年，安全等级为二级。3.2 管道1、管线定位管线、检查井、特殊节点根据检查井表中坐标定位。2、坐标及高程系统坐标系采用成都高程系和坐标系。3、管材选择及连接本次设计除提升泵站出水管采用Q235B螺旋钢管，壁厚Iomm以外，其余管道均采用合格的PEIoo级SDR13.6聚乙烯管，管道压力等级1.25MPa。管道接口采用热熔连接。应优先选用同一配套厂家。钢管均采用焊接。4、管材防腐（1）钢管及钢制构件防腐1）涂装面清理要求：钢管在外防腐涂装前的除锈等级应严格按照GBT8923.1-2011st3级执行。防腐前必须对涂装表面进行彻底清理，要求涂装面无锈、无氧化皮、无油污、无水分及灰尘。2）埋地开挖施工用钢管外壁防腐：5、管道附件（1）阀门：采用闸阀，法兰连接，做法详见图集07MSIOl-2-110。（2）给水管道设计工作压力为1.25MPa。法兰压力等级：1.6MPa°（3）排气阀：在管线最高点设置排气阀，既可自动排气，又可在管道需要检修时放空进气。（4）在管线的低凹处设置水击泄放阀，井盖面与现状地面齐平，泄水管接入道路雨水系统。（5）套管：管道穿越现状车行道时，由于施工管道埋深较小，为保护管道不被破坏，需采用套管。开挖施工套管采用H级钢筋混凝土承插式管道，管径为d300,管道采用混凝土全包。做法按照雨水口连接管实施，具体做法详见06MS201-1。6、管道交叉给水管与排水管净距不满足规范要求时，采取加装套管方式。7、管道基础（1）给水管道基础均采用180°中粗砂基础，具体详见“给水管道沟槽开挖回填示意图”。（2）给水管道位于现状道路下采用360。混凝土全包基础。（3）管道应置于坚实的原状土层上，管底采用中粗砂基础，要求地基承载力特征值IoOKPa。若遇软弱地基情况时，应根据地勘资料采取相应加固处理措施，使其达到设计要求。3.3管道附属构筑物（2）排气阀及井在管道上容易积聚空气的制高点均设置自动复式排气阀，既可自动排气，又可在管道需要检修放空时进气。排气阀井：采用钢筋混凝土排气阀井，内设复合式排气阀，作法按图集07MS101-2-162o（3）泄水阀井在管线的低凹处均应设置泄水装置。排泥井:采用砖砌排泥闸阀井,井内设弹性座封闸阀,作法按图集07MSlOI-2-58。（4）管道支墩：在管道弯头、丁字支管顶端、管堵顶端设置支墩，支墩应在管道接口做完，管道位置固定后修筑，应保证后背土不被扰动。支墩做法参柔性接口给水管道支墩（10S505）,按图中有地下水，d=20o,Fwdk=IJMPao支墩按图集中（D+100）（D为管道公称直径）的管道支墩做，管径2DN500的管支墩按图集中（D+200）（D为管道公称直径）的管道支墩做。（5）检查井及井盖1）检查井应避免设置在车行道上。2）检查井井盖按照“成城发（2012）241号”文要求，井盖荷载等级必须符合国家强制性标准检查井盖GB23858-2009。井盖面应有“给水”字样或标记，不得盖错。3.4沟槽施工设计（1）阀门及阀门井采用钢筋碎阀门井，做法详见图集07MS101-2-1I0；（1）沟槽开挖：给水管道沟槽开挖槽底原状地基上不得扰动，机械开挖时槽底预留20030Omm超压应急保护功能：设备在超压保护功能故障失效时，应能自动启用超压应急保护功能。全自动无人值守功能：设备中的水泵、变频器、传感器、控制系统均有冗余备用，任一台故障时备份自动重启，实现无人值守全自动运行。双传感器互为备用功能：设备应设置双传感器，当任一支传感器出现异常或故障时，应能够自动启用另一支未故障传感器，实现相互备用。水位控制功能：设备从水池或水箱等装置中取水，当水位下降至设定的超低水位以下时，设备应能自动停机并报警，待水位恢夏到设定的启泵水位以上时，应能自动启动和消警。小流量保压功能：当用水量低于最小一台泵5s的额定供水流量时，系统应自动切换为气压水罐供水。多泵效率均衡运行功能：设备应根据用水流量、压力变化自动优化运行工艺，通过各台水泵独立配置的控制器和变频器实现多台水泵相互间通信和信息共享，两台及以上泵组同时、同步、同频率平均分摊全变频运行的功能。控制系统备用功能：设备中每台水泵均独立配置一套控制系统，任一控制系统故障自动切换为备用控制系统控制整套设备自动运行的功能，平时运行时自动相互交替切换运行。水泵自动切换功能：设备配置二台或二台以上的水泵时，水泵应能自动定时切换或交替切换运行，水泵切换启动时间不应超过IOso累积耗电量切换功能：设备应根据多台同类型水泵累积耗电量，自动强制切换运行累积耗电量最少的水泵优先运行，以确保多泵累积运行电量均衡。土层由人工开挖至设计高程，平整。沟槽开挖堆土距沟槽边缘不小于0.8m,且高度不应超过1.5mo（2）开挖断面：当地质条件良好、土质均匀、地下水位低于沟槽底面高程时，开挖断面放坡系数根据地勘建议确定，若条件特殊的地段，沟槽宽度及开挖边坡系数由专项施工方案确定。（3）沟槽回填：回填时,基坑内不得有积水,土中不得含有石块、碎石块、灰渣及有机杂物，回填施工应均匀进行,并分层夯实；回填土的含水率为+2%。沟槽回填从管底基础部位开始到管顶以上500mm范围内，必须采用人工回填，逐层轻夯压实；管顶500mm以上部位,可用机械从管道轴线两侧同时夯实；每层回填高度应不大于200mm。管基有效支承角范围应采用中粗砂，与管壁紧密接触。沟槽回填按照给水排水管道工程施工及验收规范（GB50268-2008）的相关内容执行。4、一体化泵技术要求加压泵站根据业主要求采用户外型智能一体化箱式泵站设备单泵参数：Q=200m3h,H=65m,4用1备，配套电机能效等级1E3及以上。控制要求：控制系统及变频器均应与水泵一对一配置。设备间箱体尺寸：llm*6m*3m（长*宽*高），含保温、隔热、防噪、通风、除湿、空调及内壁装饰等。不锈钢分隔水箱：（12m*5m+12m*6m）*3m（高），总容积396m30户外型智能一体化箱式泵站设备应配置视频监控系统，门禁系统。经与业主对接，加压泵功能要求如下t自动诊断运行功能：设备运行过程中应具有自动诊断自身发生的报警和故障，并将报警和故障信息显示在液晶屏幕上，同时应记录故障和报警信息。瞬间停电后自动复位功能：设备运行过程中发生的电网瞬时跳闸现象时，设备应具有自动延时复位，确保设备正常运行。变频器故障自动切换运行功能：设备运行过程中任一台水泵上的变频器发生故障，设备应具有自动切换到非故障变频控制器控制自动运行功能。自动休眠与唤醒功能：当设备供水压力满足供水管网休眠要求时，全变频泵组应延时自动休眠，进入待机状态。当供水压力下跌到唤醒值时，设备应自动唤醒恢复运行。蓄水调节、错峰调节功能：设备具有控制水箱（池）进水口低液位向水箱（池）补水，高液位停止向水箱补水的自动控制蓄水控制水位功能，保障水箱蓄水水龄，实现蓄水有效循环，错峰调节，减少市政供水管网高峰供水负荷的功能。超高液位溢流报警保护功能：设备应具备水箱（池）蓄水超出最高液位自动报警并自动切断总进水阀门，防止水箱（池）浮球阀失控等原因造成的溢流事故，并能通过声光报警装置、计算机、手机等终端发出报警的功能。按需要补水功能：设备根据液位传感器自动检测水箱液面高度信号，当水箱达到设定补水液面高度时，自动控制打开进水阀门为水箱补水，当水箱补满后自动关闭进水阀门，周而复始，自动循环，按需补水。人机对话功能：设备应设置具有运行状态、控制参数等功能的液晶显示屏实现
