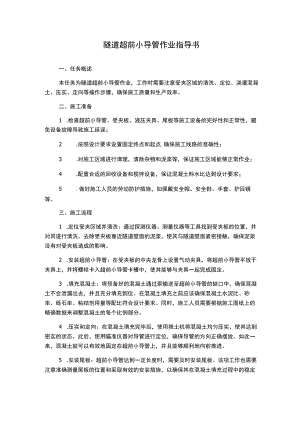

隧道超前小导管作业指导书.docx

隧道超前小导管作业指导书一、任务概述本任务为隧道超前小导管作业，工作时需要注意受夹区域的清洗、定位、浇灌混凝土、压实、定向等操作步骤，确保施工质量和生产效率。二、施工准备1 .检查超前小导管、受夹板、液压夹具、尾板等施工设备的完好性和正常性，避免设备故障导致施工延误；2 .按照设计要求设置固定终点和起点,确保施工线路的准确性；3 .对施工区域进行清理，清除杂物和泥浆等，保证施工区域能够正常作业；4 .配置合适的回收设备和搅拌设备，保证混凝土料水比达到设计要求；5 .做好施工人员的劳动防护措施，如佩戴安全帽、安全鞋、手套、护目镜等。三、施工流程1 .定位受夹区域并清洗：通过探测仪器、测量仪器等工具找到受夹板的位置，并对其进行清洗。去除受夹板靠近隧道壁面的泥浆，使其与隧道壁面紧密接触，确保泥浆没有对受夹板造成的影响。2 .安装超前小导管：在受夹板的中央龙骨上设置气动夹具，将超前小导管平放于夹具上，并将螺栓卡入超前小导管卡槽中，使其能够与夹具一起完成固定。3 .填充混凝土：将预备好的混凝土通过泵输送至超前小导管的缺口中，确保混凝土不会泄漏出去，并且充分填充到位。在混凝土填充之前应该确保混凝土水泥比、砂率、砾石率、粘结剂用量等配比符合设计要求。同时，施工人员需要根据施工图纸上的精确数据来调整混凝土的每个比例部分。4 .压实和定向：在混凝土填充完毕后，使用推土机将混凝土均匀压实，使其达到密实的状态。此后，使用瞄准仪器对导管进行定位，确保导管的方向正确摆放。如此一来，混凝土就可以有效地固定在超前小导管上，并且能够顺利地向前推进。5 .安装尾板：超前小导管达到一定长度时，需要及时安装尾板。该项工作也需要注意准确测量尾板的位置和采取有效的安装措施，以确保其在混凝土填充过程中的稳定性。6 .重复上述流程：在完成受夹区域的混凝土填充之后，需要重新定位受夹板位置,以便在下次填充前重新校准定位和测量。这一流程需要不断重复，直至完成整个隧道的建设，直到超前小导管向前推进到固定终点位置。四、施工质量要求1 .施工质量必须符合国家、行业和相关工程标准的要求；2 .在施工过程中避免泥浆和其他不规则物质对超前管与受夹板造成的影响；3 .混凝土料水比必须符合设计要求，并且泵输送时要充分搅拌，确保混凝土的完整性；4 .在定位受夹板时，其位置必须准确，确保与超前小导管的紧密接触；5 .在尾板安装时，必须正确测量位置和旋转方向，并进行有效固定，以确保施工流程的稳定性。五、安全预防措施1 .在接触和操作机械时，必须使用安全手套和工作服；2 .需使用工作令牌签入工人，以免发生施工意外；3 .工地应设有合理的照明设备和工具，确保工人的工作安全；4 .在作业时，应该尽可能保持清醒,遵守规定，并密切注意任何违反规定的情况。
