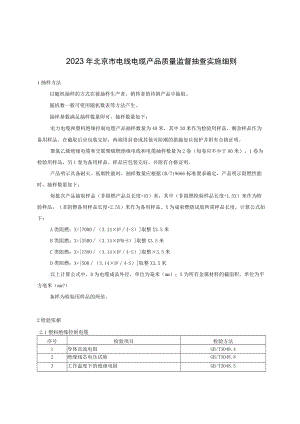

2023年北京市电线电缆产品质量监督抽查实施细则.docx

2023年北京市电线电缆产品质量监督抽查实施细则1抽样方法以随机抽样的方式在被抽样生产者、销售者的待销产品中抽取。随机数一般可使用随机数表等方法产生。抽样基数满足抽样数量即可，抽样数量如下：电力电缆和塑料绝缘控制电缆产品抽样数量为40米，其中20米作为检验用样品，剩余样品作为备用样品。在截取后应包装完好，两端用封套或其他可防潮的措施加以保护并附有合格证明。聚氯乙烯绝缘电缆和交联聚烯燃绝缘电线和电缆抽样数量为2卷（每卷应不少于90米），1卷为检验用样品，另1卷为备用样品。样品应包装完好，并附有合格证明。产品明示具备耐火、低烟性能时，抽样数量应根据GB/T19666标准要求确定，产品明示阻燃性能时，抽样数量如下：每批次产品抽取样品（非阻燃产品总长度+4X）米，其中（非阻燃检验样品长度+1.5X）米作为检验样品，（非阻燃备用样品长度+2.5X）米作为备用样品。X为成束燃烧试验所需样品长度，计算公式如下：A类阻燃：X=7000（3.14×D24-S）取整X3.5米B类阻燃：X=3500（3.14×D2M-S）取整X3.5米C类阻燃：X=I5OO（3.14×D24-S）取整×3.5米D类阻燃：X=500（3.14×D24-S）取整X3.5米以上计算公式中，D为电缆成品外径，单位为毫米（mm）；S为所有金属材料的截面积，单位为平方亳米（mm?）备样为检验用样品的两倍。2检验依据2.1塑料绝缘控制电缆序号检验项目检验方法1导体直流电阻GB/T3048.42绝缘线芯电压试验GB/T3048.83工作温度下的绝缘电阻GB/T3048.5序号检验项目检验方法4绝缘平均厚度GBZT2951.115绝缘最薄处厚度GBZT2951.116护套平均厚度GB/T2951.117护套最薄处厚度GB/T2951.118绝缘老化前抗张强度GB/T2951.119绝缘老化前断裂伸长率GB/T2951.1110护套老化前抗张强度GB/T2951.1111护套老化前断裂伸长率GB/T2951.1112单根阻燃性能GB/T18380.12GB/T18380.1313成束阻燃性能GB/T18380.33GB/T1838034GB/T18380.35GB/T183803614绝缘老化后抗张强度GB/T2951.11GB/T2951.1215绝缘老化后断裂伸长率GB/T2951.11GB/T2951.1216护套老化后抗张强度GB/T2951.11GB/T2951.1217护套老化后断裂伸长率GB/T2951.11GB/T2951.1218绝缘老化后抗张强度最大变化率GB/T2951.11GB/T2951.1219绝缘老化后断裂伸长率最大变化率GB/T2951.11GBZT2951.1220护套老化后抗张强度最大变化率GB/T2951.11GB/T2951.1221护套老化后断裂伸长率最大变化率GB/T2951.11GB/T2951.1222成品电缆标志GB/T6995.123护套失重GB/T2951.3224绝缘失重GBZT2951.3225屏蔽层结构尺寸GBZT9330GB/T4909.226绝缘热冲击GB/T2951.3127绝缘热延伸GB/T2951.21序号检验项目检验方法28护套热冲击GBZT2951.3129PH值和电导率(酸度和电导率)GBZT17650.230烟密度GB/T17651.231耐火性能GBZT19216.212.2额定电压IkV(UnF1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆序号检验项目检验方法1导体电阻GB/T12706.1GB/T12706.2GB/T12706.324h电压试验GB/T12706.1GBZT12706.2GBZT12706.33导体最高温度下绝缘电阻GBZT12706.1GB/T12706.24绝缘平均厚度GB/T2951.115绝缘最薄处厚度GB/T2951.116非金属护套最薄厚度GB/T2951.117绝缘老化前抗张强度GB/T2951.118绝缘老化前断裂伸长率GB/T2951.119护套老化前抗张强度GB/T2951.1110护套老化前断裂伸长率GB/T2951.1111电缆的单根阻燃(单根阻燃性能)GB/T18380.12GB/T18380.1312成束阻燃性能GB/T18380.33GBZT18380.34GB/T18380.35GBZT18380.3613绝缘老化后抗张强度GB/T2951.11GB/T2951.1214绝缘老化后断裂伸长率GB/T2951.11GB/T2951.1215护套老化后抗张强度GB/T2951.11GB/T2951.1216护套老化后断裂伸长率GBZT2951.11GB/T2951.12序号检验项目检验方法17绝缘老化后抗张强度变化率GB/T2951.11GB/T2951.1218绝缘老化后断裂伸长率变化率GB/T2951.11GB/T2951.1219护套老化后抗张强度变化率GB/T2951.11GB/T2951.1220护套老化后断裂伸长率变化率GB/T2951.11GB/T2951.1221成品电缆标志GB/T12706.1GB/T12706.2GB/T12706.322ST2型PVC护套失重GB/T2951.3223金属铠装最小厚度GB/T12706.1GBZT12706.2GB/T12706.324PVC绝缘热冲击GBZT2951.3125EPR、HEPR和X1.PE绝缘热延伸GB/T2951.2126X1.PE绝缘收缩GB/T2951.1327PVC护套热冲击GB/T2951.3128弹性体护套热延伸GB/T2951.2129烟密度GBZT17651.230耐火性能GBb19216.2131PH值和电导率GB/T17650.232铅套最小厚度GB/T12706.1GB/T12706.2GB/T12706.333弯曲试验及随后的局放放电试验GB/T3048.12GB/T12706.2GB/T12706.334tan测量GB/T3048.11GBZT12706.2GBZT12706.335绝缘偏心度GB/T2951.112.3额定电压450/75Ov及以下聚氯乙烯绝缘电缆序号检验项目检验方法1导体电阻GB/T5023.22成品电缆电压试验GB/T5023.23绝缘线芯电压试验GB/T5023.24绝缘电阻GB/T5023.25绝缘平均厚度GB/T5023.26绝缘最薄处厚度GB/T5023.27护套平均厚度GB/T5023.28护套最薄处厚度GB/T5023.29绝缘老化前抗张强度GB/T295I.1110绝缘老化前断裂伸长率GB/T2951.1111绝缘老化后抗张强度GBZT2951.11GB/T2951.1212绝缘老化后断裂伸长率GB/T2951.11GB/T2951.1213绝缘老化后抗张强度变化率GB/T2951.11GB/T2951.1214绝缘老化后断裂伸长率变化率GB/T2951.11GBZT2951.1215绝缘失重试验GB/T2951.3216护套老化前抗张强度GB/T2951.1117护套老化前断裂伸长率GB/T295I.1118护套老化后抗张强度GB/T2951.11GB/T2951.1219护套老化后断裂伸长率GBAT2951.i1.GB/T2951.1220护套老化后抗张强度变化率GB/T2951.11GB/T2951.1221护套老化后断裂伸长率变化率GB/T2951.11GB/T2951.1222护套失重试验GB/T2951.3223绝缘热冲击试验GB/T2951.3124护套热冲击试验GB/T2951.3125护套浸矿物油试验后抗张强度变化率GB/T2951.2126护套浸矿物油试验后断裂伸长率变化率GB/T2951.2127绝缘热稳定性试验GB/T2951.3228护套热稳定性试验GBZT2951.32序号检验项目检验方法29曲挠试验GB/T5023.230不延燃试验（阻燃试验）GB/T18380.1231成束燃烧试验GB/T18380.33GB/T18380.34GB/T18380.35GB/T18380.3632耐火性能GB/T19216.2133机;志GB/T5023.1GB/T5023.234导体结构GB/T5023.1JB/T8734.135外径或平均外形尺寸GB/T5023.22.4额定电压450/75Ov及以下交联聚烯点绝缘电线和电缆序号检验项目检验方法1导体电阻GB/T5023.2JB/T10491.120042成品电缆电压试验GB/T5023.2JB/T10491.120043绝缘线芯电压试验GB/T5023.2JB/T10491.120044导体最高工作温度时绝缘电阻/绝缘电阻JB/T104912022JB/T10491.120045绝缘平均厚度GB/T2951.116绝缘最薄处厚度GB/T295I.117护套平均厚度GB/T2951.118护套最薄处厚度GB/T2951.119绝缘老化前抗张强度GBZT2951.11IO绝缘老化前断裂伸长率GB/T2951.11I1.绝缘老化后抗张强度GBZT2951.i1.GB2951.1212绝缘老化后断裂伸长率GB/T2951.11GBZT2951.1213绝缘老化后抗张强度变化率GB/T2951.11GB/T2951.1214绝缘老化后断裂伸长率变化率GB/T2951.11GBZT2951.12序号检验项目检验方法15护套老化前抗张强度GB/T2951.1116护套老化前断裂伸长率GB/T2951.1117护套老化后抗张强度GB/T2951.11GBZT2951.1218护套老化后断裂伸长率GB/T2951.11GB/T2951.1
