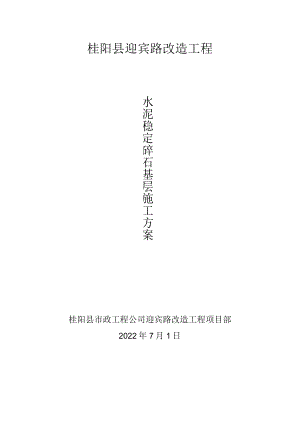

桂阳县迎宾路改造工程水泥稳定碎石基层施工方案桂阳县市政工程公司迎宾路改造工程项目部2022年7月1日水泥稳定碎石底基层工程施工组织设计一、工程概况1、编制原则a、以施工图设计为基础,确保工程质量和工期为前提,在保障施工安全和交通畅通的同时,加快工程进度,提高劳动效率.b、运用先进的管理经验和方法,优化人力,加大设备和资金的投入,均衡的组织施工。2、工程概况本项路线迎宾路K0+363.917-K2+277.237,全线2641.154m。定义为城市主干路，计算行车速度为40kmh0车道数朝阳广场至舂陵大道段双向8车道，红线宽度为60m；舂陵大道至金叶广场段双向6车道，红线宽度为40m；向阳路段双向4车道，红线宽度为26m。路面结构为：18Cm厚级配碎石，18Cm厚4%水泥稳定碎石底基层，18Cm厚5%水泥稳定碎石基层。施工内容包括道路工程、交通工程、管线工程（雨水、照明、电力）、附属设施工程、绿化工程。二、施工组织和施工安排（一）管理及施工人员配备表（见附表一）（二）施工主要机械配置表（见附表二）（三）施工准备：1 .技术准备：2 .A、试验室标准试验成果汇总表（包括填料的重型击实，CBR,塑、液限，含水量，颗粒分析等)；混合料配比设计与试验(1)、混合料的组成设计符合公路路面基层施工技术规范(JTJ034-2000)的有关规定。(2)、试验(1)用于基层的原材料应进行标准试验，试验项目见水泥稳定土基层原材料的试验项目，试验项目见下表。水泥稳定土底基层原材料的试验项目试验项目材力“名称频度含水量±½，砾、碎石等集料每天候用前测2个样品颗粒分析砂砾、碎石等集料每种土使用前2个样品，使用过程中每2000m3测2个样品。液限、塑限上、级配砾石或者级配I石中0.5mm以下的细-淬每种土使用前测2个样品，使用上过程中每2000m3测2个样品。相对密度、吸水率砂砾、碎石等每种土使用前测2个样品，使用过程中每2000m3测2个样品，碎石种类变化重做2个样品。压碎值砂砾、碎石等同上水泥标号终凝时间水泥做材料组成设计时测一个样品，料源或者标号变化时重测。(2)混合料按设计掺配后，进行重型击实试验、承载比试验及无侧限抗压强度试验。(3)水泥稳定混合料的设计考虑气候、水文条件等因素，按公路工程无机结合料稳定材料试验规程(JTJO5794)规定进行试验，通过试验选取最适宜于稳定的材料，确定最佳的水泥剂量和最佳含水量。(4)底基层为20cm厚4%水泥稳定碎石，7天无侧限抗压强度大于或者等于2.5-3.5Mpa,其弯沉值为53.8mm,压实度大于97%B、测量全套资料另附表(采用导线点测量记录、导线点、水准点加密、横断复测资料)。2、现场准备：A、相应人员组织安排均己到位、协调工作己做好；B、施工机械、混合料配备已到位；三、施工工艺如下：施工工艺流程图配合比调整基层准备高程横坡测量放样集料拌合配合比选定准备好4%水泥稳定碎石底基层的下承层即对已铺筑好的路面的石块与杂务进行清理.1、施工放样：施工前在路基上恢复中线，根据中线放样出摆布两幅道路的边线。直线段每1020m设一桩，平曲线段每510m设一桩，并在路基中心线和两侧路肩边缘外设指示桩，同时在两侧指示桩上用明显标记标出底基层边缘的设计高。2、备料与设备准备：根据水泥稳定碎石底基层混合料的配合设计比及底基层的宽度、厚度与预定的干密度计算需要的碎石、水泥与河砂的用量。拌和站根据施工计划和施工任务提前确保贮存或者落实足够数量且合格的碎石、河砂和水泥。施工前对所需的运输车辆、操作机具、人员等进行全面具体的计算、统一配置、统筹安排，并保证提前到位。同时拌和设备、运输设备、施工设备的生产能力必须匹配，尽量避免窝工。对相应的拌和设备、运输车辆、操作机具进行检查与修理，保证完好地投入使用，减少非正常停工发生。正式拌制混合料之前，先调试所用的设备，使混合料的颗粒组成和含水量都达到规定的要求。3、拌和与运输：水泥稳定碎石料的拌和采用厂拌法。采用先进的电子计量设备，并定期进行校验。确保配料准确，拌和均匀。拌和前，根据设计的施工配合比及拌和站的生产能力，确定应配送的水泥、碎石、水的数量并将相关参数输入计算机，确保拌和的混合料的颗粒组成和含水量达到规定的要求。拌和时含水量略大于最佳值，使混合料运到现场摊铺后碾压时的含水量不小于最佳值。根据拌和站的生产能力和运距计算运输车辆的需要量，足额配置运输混合料的车辆，以确保拌和楼满负荷运转，提高工作效率，加快施工进度，减少拌和楼的“停机待装”现象，并及时将混合料运至现场，同时注意装载均匀，以便现场布料。运输车辆通过尽量避免车辙和不均匀碾压。根据水泥稳定碎石底基层的厚度、宽度及预定的干密度计算每车料的堆放纵横向距离，用石灰布设卸料点标记。由远到近将混合料按上述计算距离或者卸料标记卸置于路基上，卸料位置应严格控制，以避免路段混合料不够或者过多，减少平地机的工作负担。卸料时控制速度和落差，防止混合料离析。5、摊铺和整形根据混合料的特点、理论干密度、经验计算混合料的松铺厚度。混合料的摊铺采用监理工程师批准的机械进行，并使混合料按上述的松铺厚度，均匀地摊铺在规定的宽度上。表面要求平整，并有规定的路拱。摊铺时混合料的含水量要高于最佳含水量0.5%1.0%,以补偿摊铺及碾压过程中的水分损失。摊铺采用平地机辅配合人工进行。在直线段，平地机由两侧向路中心进行刮平；在平曲线段，平地机由内侧向外侧进行刮平。必要时，再返回刮一遍。设一个35人的小组，携带一辆装有新拌混合料的小车，跟在平地机后面，及时铲除粗集料“窝”和粗集料带，补以新拌的均匀混合料，或者补撒拌匀的细混合料，并与粗集料拌和均匀。用压路机即将在初平的路段上快速碾压一遍，以暴露潜在的不平整。再用平地机进行整形，整形前用齿耙将轮迹低洼处表层5cm以上耙松，并用新拌的混合料进行找平，然后用压路机碾压一遍。最后再用平地机整形一次。要将高处料直接刮出路外，不能形成薄层贴补现象。每次整形都要达到规定的坡度及路拱，并特殊注意接缝的顺适与平整。对局部平地机无法施工的区域由人工进行摊铺。人工摊铺区域同样严格控制其相关技术指标。用人工进行整形时，用锹和耙先将混合料摊平，用路拱板进行初步整形。初压1-2遍后，根据实测的松铺系数，确定纵横断面的标高，并设置标记和挂线。利用锹耙按线整形，再用路拱板校正成型。严格控制粗细集料离析，如果已离析，弃除不合格料，碾压前重新摊铺合格料。特殊铲除局部粗集料“窝摊铺过程中禁止车辆通行。摊铺完成，由人工对边缘进行检查和修理。对宽度和厚度过大的区域对可利用的材料进行回收，对宽度不足或者厚度太薄的区域采用相同的材料进行修补，且快速完成，以便在水泥初凝之前对底基层进行压实。6、碾压：根据路宽、压路机的轮宽和轮距使各部份碾压的次数尽量相同，路面的两侧可适当多压23遍。整形后，即将用20t压路机在结构层全宽内进行碾压。碾压时，重叠1/2轮宽，后轮必须超过两段的接缝处，后轮压完路面全宽时，即为一遍。普通需碾压68遍。压路机的碾压速度，头两遍采用1.5km1.7kmh,以后采用2.02.5kmh°碾压过程中，水泥稳定碎石的表面始终保持潮湿。如表面水蒸发得快，及时补洒少量的水，但严禁洒大水碾压。严禁压路机在已完成的或者正在碾压的路段上“调头”和急刹车，以保证水泥稳定碎石层表面不受破坏。碾压过程中，如有“弹簧、松散、起皮”等现象，及时翻开重新拌和（加适量的水泥）或者用其他方法处理，使其达到质量要求。经过整形的混合料，在水泥初凝前确定的合适的延迟时间内完成碾压，并达到要求的密实度，同时没有明显轮迹。在碾压结束之前，用平地机再终平一次，使其纵向顺适，路拱和超高符合设计要求。终平要求司机子细进行，必须将局部高出部份刮除并扫出路外，对于局部低洼之处，再也不进行找补，留待铺筑基层时处理。.7、 养生：碾压完成并经压实度检查合格后，即将进行养生。养生时间不少于7d。底基层养生7d后方可铺筑基层。养生方法采取洒水车洒水的方法。在整个养生期间始终底基层表面湿润。养生期内禁止除洒水车外的一切车辆通行。8、 其他事项：尽量缩短从拌和到完成碾压之间和延迟时间，但已摊铺的混合料要尽快碾压密实；底基层每2000m2取样一次，检查混合料的级配是否在规定的范围内；按公路工程无机结合料稳定材料试验规程(JTJO57-94)标准方法进行混合料的含水量、水泥含量和无侧限抗压强度试验；在已完成的铺筑段上按公路路基路面现场测试规程(JTJO59-95)进行压实度试验，每一作业段或者不超过2000m2检查6次。四、质量保证措施1、施工时严格按图纸和施工规范进行施工。2、底基层铺筑时，严格控制混合料质量及填料的含水量，并选择合适的压实时间。3、现场铺筑时，认真及时地填写铺筑过程中的各类数据，以保证底基层成果的真实性、可靠性。4、虚心接受监理单位及业主提出的指导意见，积极请教完善质保措施。五、安全保证措施1 .设立专职安全员并建立跟班旁站制度，及时纠正和消除施工中浮现的不安全苗头。2 .对施工人员定期进行安全教育和安全知识的考核。3.工地设立明显的安全警示牌和安全注意事项宣传栏。4.各类机械设备操作人员必须持证上岗，无证人员或者非本机人员不得上机操作。5.场内的电路布置规范化，电器开关设在防雨防晒的电器箱柜内，距离地面不小于1.5m。六、环境保护措施1.在机械化施工过程中，尽量减少噪音、废气、废水及尘埃等的污染，以保障人民的健康，运转中尘埃过大时及时洒水。2,清理施工机械、设备及机械的废水、废油等有害物质以及生活污水,直接排放到指定位置进行统一处理。附表施工主要机械配置表机械名称规格型号额定功率(kw)或者容数量(台)柴油发机电150GP里（m315OkW1振动压路机LSS22020t2自卸汽车红岩17t5油罐车EQ1415t1灰浆搅拌机JY2507.5kw1砂拌合机JSY35015kw1洒水车EQ1415t1稳定土厂拌设备WBC30O300th1摊铺机WTL7507.5m2图序程总制控量质程工各工序全过程质量控制体系图组织保证体系QC领导小组以科技进步保证质量职能管理部门群众性QC小组标准化工程试验质量控制验奖工优计罚价劣控制体系安全生产保证体系框图安全生产保证体系思想保证组织保证检查保证经济保证普及教育专业教育殊工种教育定期检查L项目部每月一次检查一队每周一次检查定期检查每工序检查强化安全意识，增强预编防对安全隐患逐TW决项目部安全领导小组安质科队安全领到阴专（兼）职安全员照定取术施费按规提技措经级订保任逐签包责制其它经济奖惩开展安全活动班组长义务安全员经济兑现安全生产
