(高层)建筑悬挑式卸料平台专项施工方案_secret.docx

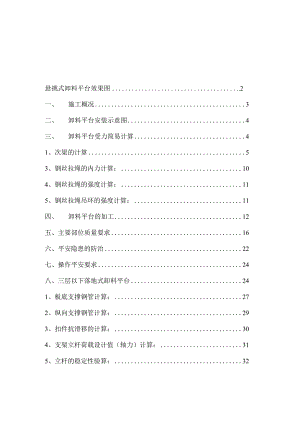

悬挑式卸料平台效果图.2一、 施工概况3二、 卸料平台安装示意图4三、 卸料平台受力简易计算41、次梁的计算53、钢丝拉绳的内力计算：104、钢丝拉绳的强度计算：115、钢丝拉绳吊环的强度计算：11四、 卸料平台的加工12五、主要部位质量要求16六、平安隐患的防治22七、操作平安要求24八、三层以下落地式卸料平台241、板底支撑钢管计算：272、纵向支撑钢管计算：293、扣件抗滑移的计算：304、支架立杆荷载设计值（轴力）计算：315、立杆的稳定性验算：326、立杆的地基承载力计算：33悬挑式卸料平台效果图施工概况目前，在高层建筑施工中常常采纳钢制定型悬挑式卸料平台，协作塔吊周转施工材料。这种平台通常由现场进行设计，专业加工厂加工，安装于柱间或窗口处，随模板拆除逐层提升。悬挑式卸料平台由钢平台、悬吊系统、防护系统组成。钢平台通常采纳工字钢或槽钢焊接而成，通过悬挑主梁与结构固定；悬吊系统一般为钢丝绳，内外各两道，一道做为受力绳，另一道为平安绳；防护系统由护身栏、平安网、挡脚板等组成。卸料平台是技术平安管理的一项重要内容，由于设计标准不统一，卸料平台常常存在着较大的平安隐患。只有解决好悬挑式卸料平台关键技术平安问题，才能切实保证卸料平台的平安。二、卸料平台安装示意图三、卸料平台受力简易计算计算依据建筑施工平安检查标准(JGJ59-99)和钢结构设计规范(GB50017-2024)o悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必需严格地进行设计和验算。平台水平钢梁(主梁)的悬挑长度5.OOm,悬挑水平钢梁间距(平台宽度)2.20mo次梁采纳10号槽钢U口水平，主梁采纳18b号槽钢U口水平，次梁间距0.8Omo容许承载力均布荷载L50kN)2,最大集中堆放材料荷载8. OOkNo1 、次梁的计算次梁选择10号槽钢U口水平槽钢，间距0.8Onb其截面特性为面积A=12.74cf2,惯性距I=198.30cm4,转动惯量Wx=39.70CnI3,回转半径ix=3.95cm截面尺寸b=48.0mm,h=100.0mm,t=8.5mmD.荷载计算(1)面板自重标准值：标准值为0.15kNm2;Ql=0.15×0.80=0.12kNm(2)最大容许均布荷载为1.50kNm2;Q2=1.50×0.80=1.20kNm(3)槽钢自重荷载Q3=0.10kNm经计算得到，静荷载计算值q=1.2×(Q1÷Q2÷Q3)=1.2X(0.12+1.20+0.10)=1.70kNm经计算得到，活荷载计算值P=1.4×8.00=11.20kN2 ).内力计算内力依据集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下I1最大弯矩M的计算公式为M三-+84经计算得到，最大弯矩计算值M=1.70X2.202/8+11.20X3 .抗弯强度计算<7其中rx一一截面塑性发展系数，取L05；f一一钢材抗压强度设计值，f=205.00Nmm2;经过计算得到强度叮=7.19×10(1.05X39700.00)=172.47N/mm2；次梁槽钢的抗弯强度计算o<已，满意要求!4 .整体稳定性计算主次梁焊接成整体此部分可以不计算2、主梁的计算卸料平台的内钢绳依据建筑施工平安检查标准作为平安储备不参加内力的计算。主梁选择18b号槽钢U口水平槽钢，其截面特性为面积A=29.29c12,惯性距I=1369.90cm4,转动惯量Wx=152.20cm2,回转半径ix=6.84cm截面尺寸b=70.0mm,h=180.0mm,t=10.5mmD.荷载计算(1)栏杆自重标准值：标准值为0.10kNmQl=0.10kNm(2)槽钢自重荷载Q2=0.23kNm经计算得到，静荷载计算值q=1.2×(Q1÷Q2)=1.2X(0.10+0.23)=0.39kNm经计算得到，各次梁集中荷载取次梁支座力，分别为Pl=(l.2X(0.15+1.50)X0.40×2.20/2+1.2X0.10X2.20/2)=1.OOkNP2=(l.2X(0.15+1.50)X0.80×2.20/2+1.2X0.10X2.20/2)=1.87kNP3=(l.2X(0.15+1.50)X0.80×2.20/2+1.2X0.10X2.20/2)=1.87kNP4=(l.2X(0.15+1.50)X0.80×2.20/2+1.2X0.10X2.20/2)=1.87kNP5=(l.2×(O.15+1.50)×O.80×2.20/2+1.2×O.10×2. 20/2)+11.20/2=7.47kNP6=(l.2×(O.15+1.50)×O.80×2.20/2+1.2×O.10×3. 20/2)=1.87kNP7=(l.2×(O.15+1.50)×O.80×2.20/2+1.2×O.10×4. 20/2)=1.87kNP8=(l.2×(O.15+1.50)×O.10×2.20/2+1.2×O.10×5. 20/2)=0.35kN2) .内力计算卸料平台的主梁依据集中荷载P和均布荷载q作用下的连续梁计算。悬挑卸料平台示意图.OOkN1.87kN1.87kN1.87kN7.47kN1.87kN1.0.35kN0.39kNm加删血MMM血血血此2C0j4800.悬挑卸料平台水平钢梁计算简图经过连续梁的计算得到6.03OOJL8.21OCQ1010.48悬挑水平钢梁支撑梁剪力图(kN)0.20813.734悬挑水平钢梁支撑梁弯矩图(kN.m)悬挑水平钢梁支撑梁变形图(mm)各支座对支撑梁的支撑反力由左至右分别为Rl=9.306kN,R2=10.824kN支座反力RA=10.824kN最大弯矩3) .抗弯强度计算其中rx一一截面塑性发展系数，取L05；Ef一一钢材抗压强度设计值，f=205.00N/mm2；经过计算得到强度0二13.734×J6l.05/152200.0÷S.934×1000/2929.0=88.987Nmm2主梁的抗弯强度计算强度小于f,满意要求！4) .整体稳定性计算主次梁焊接成整体此部分可以不计算其中0b一匀称弯曲的受弯构件整体稳定系数，依据下式计算：570tb235经过计算得到0b=570X10.5X70.0X235/(5000.0X180.0X235.0)=0.47经过计算得到强度=13.73×10(0.465X152200.00)=193.84Nmm2;主梁槽钢的稳定性计算b<f,满意要求！3、钢丝拉绳的内力计算：水平钢梁的轴力RAH和拉钢绳的轴力RUi依据下面计算XRAH=ERuiCOSe3i-1其中RUiCOSSi为钢绳的拉力对水平杆产生的轴压力。各支点的支撑力RCi=RUisinfli依据以上公式计算得到由左至右各钢绳拉力分别为RU1=12.900kN4、钢丝拉绳的强度计算：钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为RU=12.900kN假如上面采纳钢丝绳，钢丝绳的容许拉力依据下式计算：其中Fg一钢丝绳的容许拉力(kN)；Fg一一钢丝绳的钢丝破断拉力总和(kN)；计算中可以近似计算Fg=O.5d2,d为钢丝绳直径(mm)；a一一钢丝绳之间的荷载不匀称系数，对6X19、6X37、6X61钢丝绳分别取0.85、0.82和0.8；K一一钢丝绳运用平安系数，取8.0。选择拉钢丝绳的破断拉力要大于8.000X12.900/0.820=125.857kNoCl为钢丝绳直径(Imn)=J2F=J(125.857X2)"16选择6X19+1钢丝绳，钢丝绳公称抗拉强度1200MPa,直径16mmo5、钢丝拉绳吊环的强度计算：钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N,为钢板处吊环强度计算公式为<lf其中f为拉环钢筋抗拉强度，依据混凝土结构设计规范f=50Nmm2.所须要的吊环最小直径mD=12900X4/1416X50X2)1/2=13mm,t侧立面图脚手架边线10#槽钢钢管连接建筑物边线预埋钢管UUCICII1(三1600340018#槽钢（外框）平面图OomL0正立面图吊环预埋节点大样吊环后埋节点大样钢丝绳的连接端部锚固节点大样五、主要部位质量要求1、槽钢的选型槽钢是截面为凹槽形的长条钢材。其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示依据计算要求，槽钢应选用18b型热轧一般槽钢，其宽度为腰高180mm、腿宽70mm、腰厚9mm,因18b型槽钢壁厚，平安系数大。选材时钢材应符合国标标准，不得存在运用上有害的缺陷和显著的扭转。2、槽钢与栏杆的焊接要求悬挑卸料平台属于钢结构工程，而钢结构的主要质量要求除选材后就是焊接质量，10#槽钢放置在18#槽钢凹槽内，上部10#槽钢与18#槽钢的空隙用48*3.5钢管封堵并上下与槽钢焊接。栏杆支撑在主槽钢上，与槽钢焊接，焊接工艺必需符合规范要求。3、平台处斜吊钩的施工要求20BI 钢500100悬挑卸料平台主槽钢外侧有四个吊钩，一边两个，最外一排与最内一排相距50OnInl左右。在布置吊钩时，方向要与钢丝绳的受力方向相同,最外一排约为50-55。角，内排约为45。角，详细斜度与塔楼层高有关。吊钩与槽钢采纳双面焊接，焊接长度不得少于7d,焊缝饱满，符合焊接规范要求。4、正立面活动门的施工要求O450O1.nOO设置活动门的主要功能是：在吊装钢管时，由于钢管长度较长，不能全部放置于平台内，增加了活动门，便于钢管升出外面，但升出外面不得超过总长度的1/3。活动门采纳30*30方管（水平方向增加一根方管）外包铁皮，关闭时双门下口用插梢固定。由于要支撑上部钢管荷载，活动门下口中间需增加一根钢管支撑点。5、木板的铺设当槽钢、栏杆及方管内分格全部焊接好后，再对焊缝质量进行全面检查，合格后进行面层木板铺设。木板选用竹笆板，厚度为18-2Omnb因铺设一层很简单被一刚性（调整杆）物体损坏，要求铺设双层木板;铺完面层再铺侧板，侧板采纳单层竹笆板，与钢管、方管连接必需坚固。平台底部木板刷黄色油漆（含铁件）、侧板外侧刷分色漆（红白和黑黄两种均可以）。6、根部斜支撑的施工支撑斜杆是卸料平台的关键点。受钢丝绳斜拉影响，支
