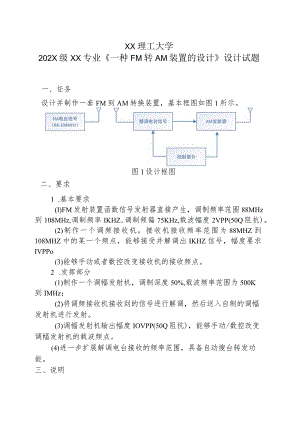

XX理工大学202X级XX专业《一种FM转AM装置的设计》设计试题.docx

XX理工大学202X级XX专业一种FM转AM装置的设计设计试题一、任务设计并制作一套FM到AM转换装置，基本框图如图1所示。图1设计框图二、要求1 .基本要求(I)FM发射装置函数信号发射器直接产生，调制频率范围88MHz到108MHz,调制频率IKHZ,调制频偏75KHz,载波幅度2VPP(50Q阻抗)。(2)制作一个调频接收机，接收机接收频率范围为88MHZ到108MHZ中的某一个频点，能够接受并解调出IKHZ信号，幅度要求IVPPo(3)能够手动或者数控改变接收机的接收频点。2 .发挥部分(1)制作一个调幅发射机，调制深度50%,载波频率范围为500K到IMHz；(2)将调频接收机接收到的信号进行解调，然后送入自制的调幅发射机进行发射。(3)调幅发射机输出幅度IOVPP(50Q阻抗)，能够手动/数控改变调幅发射机的载波频点。(4)进一步扩展解调电台接收的频率范围，具备自动搜台转发功能。三、说明1 .在调幅输出端预留测试端点（供测试）。2 .调幅发射出来的信号可用收音机进行接收。
