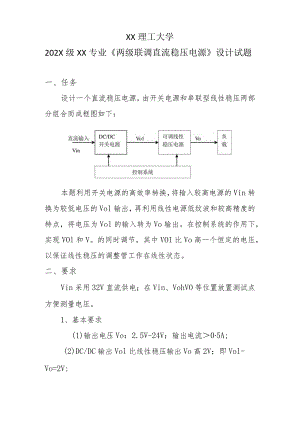

XX理工大学202X级XX专业《两级联调直流稳压电源》设计试题.docx
XX理工大学202X级XX专业两级联调直流稳压电源设计试题一、任务设计一个直流稳压电源，由开关电源和串联型线性稳压两部分组合而成框图如下：本题利用开关电源的高效率转换，将输入较高电源的Vin转换为较低电压的Vol输出，再利用线性电源低纹波和较高精度的特点，将电压为Vol的输入转为Vo输出。在控制系统的作用下，实现VOl和V。的同时调节，其中VOI比Vo高一个恒定的电压，以保证线性稳压的调整管工作在线性状态。二、要求Vin采用32V直流供电；在Vin、VohVO等位置放置测试点方便测量电压。1、基本要求(1)输出电压Vo：2.5V-24V；输出电流05A;(2)DC/DC输出Vol比线性稳压输出Vo高2V；即Vol-Vo=2V;(3)整机效率在Vo输出为5.OV,IOQ电阻负载时，效率>50%；(4)在Vo输出为5.0V,IOQ电阻负载时输出纹波V100mVpp;(5)可通过电位器或其他形式调节输出电压。2、发挥部分(1)扩展输出电压为030V；输出电流>L0A;(2)电压步进0.05V；或连续可整；(3)线性稳压电路压差Vol-Vo<lV;(4)整机效率在Vo输出为5.0V,IOQ电阻负载时，效率>75%；(5)VO输出纹波V20mVpp;(Vo=5.0V,Io=0.5A时)。(6)显示输出电压Vo；显示误差V0.05V；(7)显示输出电流Io;显示误差V0.05A；(8)其他保护功能。
