碱激发水泥应用于隧道防火涂料的预试验.docx

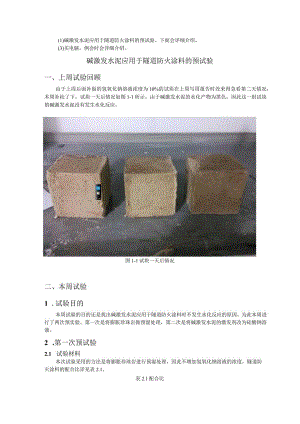

(1)碱激发水泥应用于隧道防火涂料的预试验。下面会详细介绍。(3)买电脑。例会时会详细介绍。碱激发水泥应用于隧道防火涂料的预试验一、上周试验回顾由于上周后面补做的氢氧化钠溶液浓度为10%的试块在上周写周报告时没来得急看第二天情况，本周补拍了下，试块一天后情况如图1-1所示。由于碱激发水泥的水化产物为黑色，因此这一组试块的碱激发水泥没有发生水化反应。图1-1试块一天后情况二、本周试验1 .试验目的本周试验的目的还是找出碱激发水泥应用于隧道防火涂料时不发生水化反应的原因，为此本周进行了两次预实验。第一次是将膨胀珍珠岩做预湿处理，第二次是将碱激发水泥的激发剂改为硅酸钠溶液。2 .第一次预试验2.1 试验材料本次试验采用的方法是将膨胀珍珠岩进行预湿处理，因此不增加氢氧化钠溶液的浓度，隧道防火涂料的配合比详见表2.1。表2.1配合比组别碱激发水泥高铝水泥PVA可再分散乳胶粉膨胀蛭石膨胀珍珠岩海泡石空心漂珠氢氧化镁氢氯化铝聚筑胺季戊四醇聚磷酸钱聚丙烯纤维硅烷基粉末掺量(%)34.55.01.2215.112.77.62.53.29.7122.90.20.5表中碱激发水泥的成分为氢氧化钠：粉煤灰：矿渣=8：IO：82。根用水量为干料重量的的80%时试块才能成型。考虑到对膨胀珍珠岩进行会减少，本次试配用水量为干料重量的70%。据上J预湿司的试验经验，处理后用水量2.2试验过程把膨胀珍珠岩装入筛分容器中，将其泡入水中，如图2-1所示。图2-1膨胀珍珠岩预湿处理浸泡40min后将筛分容器从水中取出，静置30min。将预湿处理后的膨胀珍珠岩和其他干料一起放入砂浆搅拌机中搅拌3min,然后把称好的氢氧化钠晶体溶解到水中并倒入搅拌机与干料一起再搅拌3min。搅拌完的效果见图2-2,装入模具振捣密实后的效果见图2-3o图2-2搅拌后的效果图2-3装入模具后的效果2.3试验结果试块一天后没有出现黑色的碱激发水泥水化产物，试块没有凝结硬化。试块一天后情况如图2-4所示。图2-4试块一天后情况3 .第二次预试验3.1 试验材料本次试验所采用的配合比和第一次预实验相同，唯一的变化是将碱激发水泥的碱性激发剂变为硅酸钠溶液。3.2 试验过程将所有干料一起放入砂浆搅拌机中搅拌3min,然后把硅酸钠溶液倒入搅拌机中与干料一起再搅拌3min。搅拌完的效果见图25,装入模具振捣密实后的效果见图2-6。图2-5搅完的效果图2-6装入模具后的效果3.3 试验结果此次试验结果与之前多次试验失败的结果一致，这里就不详细写了。4 .试验结果分析(1)对膨胀珍珠岩进行预湿处理不能让不增加氢氧化钠溶液浓度的碱激发水泥发生水化反应。(2)在不增加碱激发剂溶液浓度的情况下，采用硅酸钠溶液来替代氢氧化钠溶液也没能让碱激发水泥发生水化反应。(3)上周的试块在一周后都出现了比较严重的盐析现象，包括氢氧化钠溶液浓度为10%的试块。
