超声法检测混凝土缺陷技术规程.docx

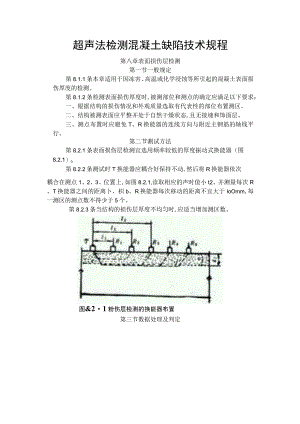

超声法检测混凝土缺陷技术规程第八章表面损伤层检测第一节一般规定第8.1.1条本章适用于因冻害、高温或化学浸蚀等所引起的混凝土表面损伤厚度的检测。第8.1.2条检测表面损伤厚度时,被测部位和测点的确定应满足以下要求：一、根据结构的损伤情况和外观质量选取有代表性的部位布置测区。二、结构被测表面应平整并处于自然干燥状态,且无接缝和饰面层。三、测点布置时应避免T、R换能器的连线方向与附近主钢筋的轴线平行。第二节测试方法第8.2.1条表面损伤层检测宜选用频率较低的厚度振动式换能器（图8.2.1）o第8.2.2条测试时T换能器应耦合好保持不动,然后将R换能器依次耦合在测点1、2、3、位置上,如图8.2.1,读取相应的声时值小t2、并测量每次R、T换能器之间的距离卜、枳b。R换能器每次移动的距离不宜大于IoOmm,每一测区的测点数不得少于5个。第8.2.3条当结构的损伤层厚度不均匀时,应适当增加测区数。图&21粉伤层检测的换能器布置第三节数据处理及判定第8.3.1条以各测点的声时值L和相应测距值Ii绘缶IJ“时距”坐标图,如图8.3.1所示。由图可得到声速改变所形成的拐点,并可按式8.3.1-1和式8.3.1-2计算出损伤层混凝土的声速(Vf)和未损伤混凝土的声速6)。2>f=ctg=2<83.11)2>.=ctgyy=j(8.3.1-2)4-式中分别为拐点前后各测点的测距SmI)，右、-相对于测距篇的声时外).第&乳2条损伤层厚度应按下式计算：命节库<8az)式中it损伤层厚度0)3%声速产生突变时的测距011m)36损伤层混凝土的声速(km/s)3%未损伤混凝土的声速(km/8).
