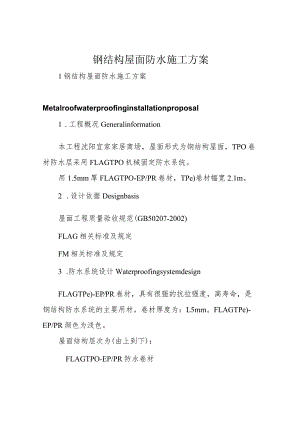

钢结构屋面防水施工方案.docx

钢结构屋面防水施工方案1钢结构屋面防水施工方案MetalroofwaterproofinginstalIationproposal1 .工程概况Generalinformation本工程沈阳宜家家居商场，屋面形式为钢结构屋面，TPO卷材防水层采用FLAGTPO机械固定防水系统。用1.5mm厚FLAGTPO-EP/PR卷材，TPe)卷材幅宽2.1m。2 .设计依据Designbasis屋面工程质量验收规范(GB50207-2002)FLAG相关标准及规定FM相关标准及规定3 .防水系统设计WaterproofingsystemdesignFLAGTPe)-EPPR卷材，具有很强的抗拉强度，高寿命，是钢结构防水系统的主要用材。卷材厚度为：L5mm。FLAGTPe)-EP/PR颜色为浅色。屋面结构层次为(由上到下)：FLAGTPO-EP/PR防水卷材FLAGTPO-EP/PRmenbrane50mm厚岩棉保温板Thelayer50mmMineralwoolinsulationboard100mm厚岩棉保温板Thelayer100mmMineralwoolinsulationboard0.3mm厚PE膜隔汽层0.3mmPEfilm0.8mm厚压型钢板0.8mmcorrugatedsteeldeckFLAG-TPO防水系统卷材的搭接缝采用热风焊接方式，接缝处的材质同母材，即通过焊接连接的TPO可等同于无接头的整块材料。材料长边搭接宽度：手工焊接为3cm（自动焊接机焊接时为3cm）o该防水项目大面上采用FLAGTPO卷材，对接覆盖条、细部节点均采用FLAGTPO卷材。4.1施工材料进场后妥善保管，平放在干燥、通风、平整的场地上，远离明火处，避免日晒雨淋。4 .2穿出屋面防水层的设备、管道或预埋件等必须在屋面防水工程开始前安装完毕，屋面防水工程必须在对各类前期工程验收合格后方可施工。5 .3在铺设卷材前必须认真清扫基层，不得留有突出粗砂或尖锐物，以防刺破卷材。4.4钢结构屋面彩板基层与突出屋面结构的连接处，以及基层的转角处，均应做成圆弧，圆弧半径20mm。4 .施工准备Preparationofinstallation25 .施工操作工艺Installationtechniques5.1 保温层施工：首先在干燥的钢结构屋面上铺设0.3mmPE膜一道，再在PE膜上铺设双层岩棉保温板用自攻螺丝及垫片直接固定在彩板上，保温层必须平整顺直，不得起翘变形。5.2 机械固定施工：首先进行预铺，TPO防水卷材自然展开铺设在单层岩棉板上用自攻螺丝及垫片直接固定在彩板上。平整顺直，不得扭曲。卷材长边方向搭接宽度为IOCm（自动焊接机焊接时，焊接宽度为3cm）,并进行适当的剪裁。并根据屋面系统的需要在所有的泛水面、边沿和突出部分用FLAG预打孔镀锌钢条加螺丝固定。5.3 卷材铺贴方向：平行于屋脊的搭接缝应顺流水方向搭接，垂直于屋脊的搭接缝应顺年最大频率风向搭接。施工前进行精确放样，尽量减少接头，有接头部位，接头相互错开至少30cm,搭接缝应按照有关规范进行。6.1 卷材收口。对于女儿墙立面无防水构造的情况，采用FLAG立面收口压条，将卷材固定于立面，螺钉间距S200mm,然后用密封膏饱满密实地嵌入压条内，形成低水坡角。6.2阴阳角处理。使用FLAG卷材制作阴阳角件，以确保节点的完整可靠，并提高施工效率。6.3卷材对接边的处理。使用焊接条，提高现场施工效率，增强美观效果。6.4 直式落水口：将落水口处的TPe）卷材按水落口的直径尺寸割除，保证重叠部位于净,将TPO卷材用热气流焊接机搭接焊接；6.5 现场如有其它问题或与防水设计不符时，请与FLAG系统部联系，得到确认后再进行施工。7.质量检验标准CriterionofqualityinspectionandacceptanceFLAG彩色宽幅TPO防水卷材其施工质量除严格按照屋面工程质量验收规范执行外，其施工质量及检测方法如下：7.1 焊缝焊接：焊机压力为500550N左右，温度为500550°C,焊接速度为1.8m2.5mmin,具体情况视现场的条件（温度、湿度）而定。7.2 手工焊接：焊枪温度控制在250450°C之间，焊接速度为L0L5mmin,焊接时用手动压辐压实，随焊随压。质量检测方法：目测、机械检测、剥离实验。目测：焊接缝不允许有发黄、烧焦现象，焊缝边缘光滑，有均匀发亮的熔浆出现；机械检测：用平口螺丝刀或勾针沿焊缝稍微用力挑试，检查有无漏焊点、虚焊点。如发现缺陷应及时修补；剥离实验（如必要）：焊缝完全冷却后，将卷材裁成2cm宽的卷材条进行剥离，任何断裂现象必须发生在焊缝之外。
