常见的混凝土病害及其处理方法.docx

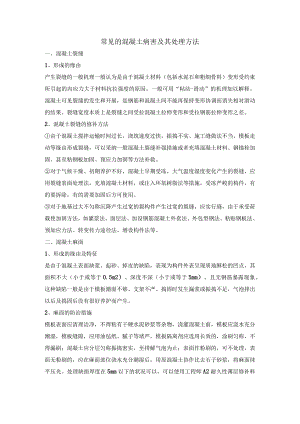

常见的混凝土病害及其处理方法一、混凝土裂缝1、形成的缘由产生裂缝的一般机理一般认为是由于混凝土材料（包括水泥石和粗细骨料）变形受约束所引起的内应力大于材料抗拉强度的原因。一般可用“粘结-滑动”的机理加以解释。混凝土可见裂缝的发生和开展，是钢筋和混凝土间不能再保持变形协调而消失相对滑动的结果。裂缝宽度本质上是裂缝之间受拉混凝土拉伸变形和受拉钢筋拉伸变形之差。2、混凝土裂缝的修补方法由于混凝土搅拌运输时间过长，浇筑速度过快，振捣不实、施工缝做法不当、模板走动等缘由形成裂缝，可以采纳一般混凝土裂缝补强措施或者充填混凝土材料、钢锚栓加固、甚至粘钢板加固、预应力加固等方法补救。对于气候干燥、初期养护不好，混凝土早期受冻，大气温度湿度变化产生的裂缝，应用裂缝表面处理法，充填混凝土材料，或注入环氧树脂法等措施，受冻严峻的构件，有的要拆除，有的需要加固后方可使用。对于地基过大不匀称沉降产生过宽的裂构件产生过宽的裂缝，应实行缝，由于承受荷载使加固方法，如灌浆法、面层法、加设钢筋混凝土外套法、外包型钢法、粘贴钢板法、预加应力法、转变传力途径法、增设构件法等。二、混凝土麻面1、形成的缘由及特征是由于混凝土表面缺浆、起砂、掉皮的缺陷，表现为构件外表呈现质地酥松的凹点，其面积不大（小于或等于0.5m2）、深度不深（小于或等于5mm）、且无钢筋暴露现象。这种缺陷一般是由于模板潮湿不够、支架不严、捣固时发生漏浆或振捣不足，气泡排出以后及捣固后没有很好养护而产生。2、麻面的防治措施模板表面应清理洁净，不得粘有干硬水泥砂浆等杂物，浇灌混凝土前，模板应浇水充分潮湿，模板缝隙，应用油毡纸、腻子等堵严，模扳隔离剂应选用长效的，涂刷匀称，不得漏刷；混凝土应分层匀称振捣密实，至排解气泡为止；表面作粉刷的，可不处理，表面无粉刷的，应在麻面部位浇水充分潮湿后，用原混凝土协作比去石子砂浆，将麻面抹平压光。处理缺损厚度在5mm以下的状况可以，可以使用工程师A2耐久性薄层修补料进行面层修复。5m以上的状况可以使用工程师A3耐久性高强修补料进行修补。其中新老混凝土交接处，还需要进行界面处理，预防后期空鼓以及表面脱落等危害发生。三、混凝土缺棱掉角1、形成的缘由是指梁、柱、墙、板和孔洞处直角边上的混凝土局部残损掉落。产生的缘由如下：混凝土浇筑前模板未充分潮湿，造成棱角处混凝土失水或水化不充分，强度降低，拆模时棱角受损；拆模或抽芯过早，混凝土尚未监建立足够强度，致使棱角受损；起吊、运输时对构件爱护不好，造成边角部分局部脱落、劈裂受损等。2、掉角预防的措施，1）模板在浇筑碎前应充分潮湿或刷涂匀称脱模剂，碎浇筑后应仔细洒水养护；2）拆除侧面非承重模板时，碎应具有足够的强度；3）拆模时不能用力过猛过急。留意爱护棱角；吊运时，严禁模板撞击棱角；4）加强成型碎爱护。3、掉角处理方法缺棱掉角较小时，清水冲洗可将该处用钢丝刷刷净充分潮湿后，用1：2或1：2.5的水泥砂浆抹补齐正。可将不实的碎和突出的骨料颗粒凿除，用水冲刷洁净潮湿，然后用比原碎高一级的细石碎补好，仔细养护。
