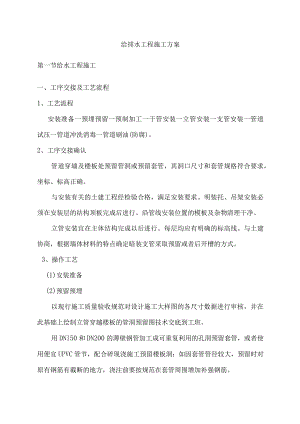

给排水工程施工方案第一节给水工程施工一、工序交接及工艺流程1、工艺流程安装准备一预埋预留一预制加工一干管安装一立管安装一支管安装一管道试压一管道冲洗消毒一管道刷油(防腐)。2、工序交接确认管道穿墙及楼板处预留管洞或预留套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。与安装有关的土建工程经检验合格，满足安装要求。明装托、吊架安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净。立管安装宜在主体结构完成以后进行。每层均应有明确的标高线。与土建协商，根据墙体材料的特点确定暗装支管采取预留或者后开槽的方式。3、操作工艺(1)安装准备(2)预留预埋以现行施工质量验收规范对设计施工大样图的各尺寸数据进行审核，并在此基础上绘制立管穿越楼板的管洞预留图技术交底到工班。用DNl50和DN200的薄壁钢管加工成可重复利用的孔洞预留套管，或者使用便宜UPVC管节，配合碎现浇施工预留楼板洞；如因套管管径较大，预留时对原有钢筋有截断的地方，浇注前要按规范在套管周围增加补强钢筋。穿砌体内墙和钢筋砂内墙的套管预留与砌体施工同步进行，因为套管管径较大，预留时对原有钢筋有截断的地方，浇注前要按规范在套管周围增加补强钢筋。(3)预制加工(4)干管安装穿越墙体处要安装防水套管。并根据设计和规范的要求在不同部位选用刚性或者柔性套管。干管在穿越结构伸缩缝、抗震缝、及沉降缝敷设时，应根据情况采取下列保护措施：a.在墙体两侧采取柔性连接。b.在管道外皮上下留有不小于150mm的净空。C.在穿越处作成方形补偿器，水平安装。d.管道的支、吊、托架的安装应该位置正确，埋设平整牢固，且不影响结构的安全。管道与支架的接触应紧密，固定应牢靠。支架的间距严格按照现行规范执行。e.管道均按0.0002的坡度，坡向立管或泄水装置。f干管在非卫生间的吊顶内安装，宜在安装检验完毕后进行保温，以防止夏天冷凝滴露污染吊顶。(5)立管安装(6)支管安装确定支管高度后画线定位，剔出管槽或清理预留的管槽，不得有尖锐的突出物。将预制好的支管从立管甩口依次逐段进行安装，有阀门应将截门盖卸下再安装。根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留高度、位置是否正确，找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。(7)管道试压暗装的给水管在隐蔽前做好单项的水压试验。水压试验时放净空气,满水后进行加。本工程设计要求的给水管试验压力为1.OMPao当压力升到规定要求时停止加压进行检查，如各接口和阀件均无渗漏，持续到规定时间，观察压力下降在允许范围内，通知有关人员验收,办理交接手续,然后把水放净，再行隐蔽工作。管道系统安装完后进行综合水压试验。(8)管道冲洗给水管道系统运行前，须用水冲洗和消毒。冲洗应用洁净水以不小于1.5ms的流速进行，并达到验收规范的要求。第二节排水工程施工1、工艺流程安装准备一预埋预留一干管安装一立管安装一支管安装一卡件固定一封口堵洞一通水试验2、工序交接确认管道穿墙及楼板处已预留管洞或预留套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。与安装有关的土建工程经检验合格，满足安装要求。明装托、吊架安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净。立管安装宜在主体结构完成以后进行。每层均应有明确的标高线。3、操作工艺a.安装无误后出口用充气橡胶堵封闭做闭水试验，达到不渗漏，水位不下降为合格。b.地下埋设管道应先用细砂回填至管上皮100rnn1,上覆过筛土，夯实时勿碰管道。托吊臂按水流方向找坡度。最后将预留口封严和堵洞。C.轻敲材料，如声音轻脆，则合格，一旦有嗡嗡的声音，则表示有破裂。其次在每天管道施工完后，对管口进行临时封堵，防止杂物掉落进后堵塞管道。在每个厕浴间安装完成后，均对排水支管做满水试验，主要检查接口是否漏水，有问题及时处理。(4)立管安装：首先用线坠在预留洞口内贯通上下层，按设计坐标要求对预留洞口进行个别少量的剔打修正，洞口尺寸不得过大，更不可破坏受力钢筋。按照吊线位置在每层结构上栽设支架，高度距地面L5m。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。安装时先将立管上端伸入下一层洞口内。清理杂物。复查上层洞口是否合适。合适后即用U型钢制抱卡紧固管道。然后找正找直。并测量顶板距三通口中心是否符合要求。立管偏置时采用乙字管或两个45°弯头。立管底部与横管上转弯用两个45°弯头。并在该处设置牢固的承重吊架或支墩。通球试验主要干管和立管是否通畅，没有阻塞。立管和干管的通球率必须达到100机试验用球径不小于排水管管径2/3的橡胶球。堵洞，将立管周围洞口分两次灌浆严密捣实，立管周围设高出楼板面10-20mm的阻水圈。3、U-PVC管粘接、镀锌钢管丝接和无缝钢管焊接的操作工艺以本公司编制的管道安装作业指导书为基础。施工前，技术部再向作业班组进行详细的技术交底，按照作业指导书进行操作，并在过程中贯彻相应的安全和环保措施。
