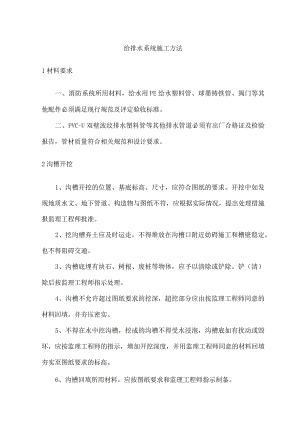

给排水系统施工方法.docx
给排水系统施工方法1材料要求一、消防系统所用材料，给水用PE给水塑料管、球墨铸铁管、阀门等其他配件必须满足现行规范及评定验收标准。二、PVC-U双壁波纹排水塑料管等其他排水管道必须有出厂合格证及检验报告，管材质量符合相关规范和设计要求。2沟槽开挖1、沟槽开挖的位置、基底标高、尺寸，应符合图纸的要求。开挖中如发现地质水文、地下管道、构造物与图纸不符，应根据实际情况，提出处理措施报监理工程师批准。2、挖沟槽弃土应及时运走，不得堆放在沟槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。3、沟槽底埋有块石、树根、废桩等物体，应予以清除或铲除。铲（清）除后按监理工程师指示处理。4、沟槽不允许超过图纸要求的挖深，超挖部分应由按监理工程师同意的材料回填，并夯压密实。5、不得在水中挖沟槽，挖成的沟槽不得受水浸泡，沟槽底如有扰动或毁坏，应按监理工程师的指示，增加开挖深度，并用监理工程师同意的材料回填夯实至图纸要求的标高。6、沟槽回填所用材料，应按图纸要求和监理工程师指示制备。7、回填物应分层摊铺,分层夯实,每层夯实厚度不得超过20-30cm,压实度应达到80%以上。8、回填前应先排除积水，并应保护管道防腐层和接口不受损坏。9、回填前应分两个步骤进行：管道两侧及管顶0.5m处应先填筑,接口处应予留出，待水压试验后，管道安装合乎要求再填筑其余部分。10、管道两侧和井室四周应同时、分层对称、回填夯实，以防管道单向填筑而移位。3管网安装一、给水管网安装1、钢管施工应符合本规范要求外，尚须符合GB3092-87>GB3091-87的有关规定。2、钢管的接口，采用法兰或螺纹连接。3、管道铺设应在沟底标高和管道基础质量检查合格后进行，且所有管材、管件必须提供出厂合格证，并经监理工程师检查合格后方能使用。二、排水管施工（PE、UPVC管）1、管材与管件的颜色应一致，无色泽不均匀及分解变色线；管材和管件的内外壁应光滑、平整，无气泡、裂口、裂纹、脱皮和严重的冷斑及明显的痕纹、凹陷；管材轴向不得有异向弯曲，其直线度偏差应小于1%；管材端口必须平整，并垂直于轴线；管件应完整，无缺损、变形、合模缝、无开裂。2、塑料管道与塑料转换接头所承受的强度试验压力不应低于管道的试验压力，其所能承受的水密性试验不应低于管道系统的工作压力：3、胶粘剂应呈自由流动状态，胶粘剂内不得有团块、不溶颗粒和其他影响胶粘剂粘接强度的杂质。胶粘剂不得含有毒和利于微生物生长的物质。4、配管时，应对承插口的配合程度进行检验。将承插口进行试插，自然试插深度以承口长度的1/2-2/3为宜，并作出标记。5、在涂抹胶粘剂之前，应先用干布将承、插口处粘接表面擦净。若粘接表面有油污，可用于布蘸清洁剂将其擦净。涂抹胶粘剂时，必须先涂承口，后涂插口。涂抹承口时，应由里向外，胶粘剂应涂抹均匀，并适量；粘接完毕，应即刻将接头处多余的胶粘剂插揩干净。4给水管道试压、排水管道通水及闭水试验一、给水管道试压1、管道试压前，应根据图纸要求和规范规定编制施工方案报监理工程师批准。2、试压管道的长度不宜大于Ikmo3、试压管段耍封以试压堵板，堵板应有足够的强度，试压过程中堵板与管身的接头不能漏水。4、注水前，应对临时支墩、水源、排水出路、水堵板后背、支顶、管路连接、防逆、放气、放水及试压的仪器及设备进行检查，检查结果报监理工程师核批。5、串水管路应安装止回阀，以防管内压力下降时，水倒灌污染水源。6、水压试验的升压应逐步进行，每次以0.2MPa为宜，水压升至表6-5管道水压试验的试验压力试验压力后，保持恒压IOlnin检查接口，管身无破损，无漏水，经监理工程师认可后，即可进行渗水量试验。表6-5管道水压试验的试验压力（MPa）工作压力试验压力钢管PP+0.5且不小于0.97、渗水量试验应使水压达到试验压力后停止加压，记录降至0.IMpa所需的时间，计算渗水量，各种管道水压试验允许渗水量见表6-6压力管道水压试验时的允许渗水量。表6-6压力管道水压试验时的允许渗水量口径（mm）长度等于Ikm管道在试验压力的允许渗水量（升/分）钢管1000.281250.351500.422000.562500.703000.85二、排水管道通水及闭水试验按国家现行规范和要求，对雨水管道进行通水试验、对污水管道进行闭水试验，检验结果符合相关验收评定标准。5管道冲洗1、管网冲洗所采用的排放管道，应与可靠的排水系统连接，并应保证排放畅通和安全，排水管道的截面面积不应小于被冲洗管道截面面积的60%o2、管网冲洗的水流速度不宜小于3ms,出其流量不宜小于表6-7水冲洗流量的规定，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。表6-7水冲洗流量管道公称直径(mm)30025020015012510080655040冲洗流量L/s22015498563825151064考虑到实际施工中，往往满足不了3ms冲洗流速的条件，故作了较灵活的规定，要求其冲洗结果必须符合规定。3、冲洗应连续进行，当出口处水的颜色、透明度与入口入水基本一致时，冲洗方可结束。管网冲洗的水流方向应与使用时管网的水流方向一致。管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气进行吹干。系统冲洗合格后，及时将存水排净，有利于保护冲洗成果；如系统需经长时间投入使用，即应用压缩空气将其管壁吹干,并加以封闭。6喷头安装1、安装喷头应在系统试压，冲洗合格后进行。2、喷头安装时宜采用专用的弯头、三通。3、喷头安装，不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。4、喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头受损，应使用规格、型号相同的喷头进行更换。7控制系统的安装及调试1、绿化喷灌工程的控制系统包括分控箱、电磁阀及电线、电缆等三部分，应严格按照图纸中规定的品牌、制备有关的材料、设备。2、控制系统安装完毕后，应报监理工程师进行调试验收。
