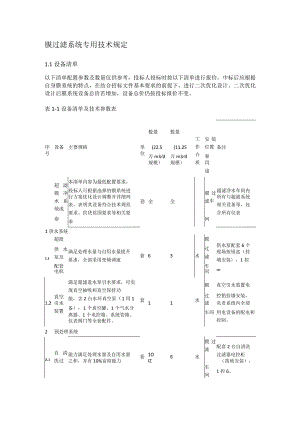

膜过滤系统专用技术规定.docx

膜过滤系统专用技术规定1.1设备清单以下清单配置参数及数量仅供参考，投标人投标时按以下清单进行报价，中标后应根据自身膜系统的特点，在结合招标文件基本要求的前提下，进行二次优化设计。二次优化设计后膜系统设备总价若增加，设备总价仍按投标报价不变。表1-1设备清单及技术参数表序设备主要规格单数量(22.5数量(11.25工作安装位置备注号位万m3d万m3d介质和规模）规模）用途超滤膜净水系统成本清单内容为最低配置要求，投标人可根据选择的膜系统进膜过滤车超滤净水车间内行方案优化设计调整并详细列套全全所有与超滤系统表，表明其设备符合技术规范相关设备等，包要求、供货范围要求等相关要含所有仪表套求间1供水系统超渡膜供水泵及过滤供水泵配套6个满足处理水量与自用水量提升套63水现场按钮盒（挂1.1要求，全部采用变频调速墙安装，1控配套车电机间1O真空满足超滤进水泵引水要求，可实现真空抽吸和真空保持功膜真空引水装置电能，含2台水环真空泵（1用1套水过控箱挂墙安装，1.2引水11滤负责系统内全部备），1个真空罐、1个气水分装置车间用电设备的配电和控制。离器、1个电控箱、系统管路、仪表阀门等全套配件。2预处理系统自清洗过膜过滤配套2台自清洗能力满足处理水量及自用水量套1O6水过滤器电控柜Z.1之和，并有10%富裕能力IZ（落地安装），车1控6。间3超滤膜系统3.1超滤膜设备膜组件配置满足产水量要求套2412水膜过滤车间包括膜组件、膜架3.2配套气动与超滤膜组配套，满足系统完套2412水膜过滤阀组整性要求车间4反冲洗系统4.1反冲洗泵及配套电机变频调速，满足膜系统反冲洗要求与运行安全要求套63水膜过滤车间配套6个现场按钮盒（挂墙安装），1控1。4.2配套过滤器满足反冲洗水量过滤要求；精度满足膜系统反冲洗要求套42水膜过滤车间5吹扫风机系统5.1吹扫风机及配套电机变频调速，满足气擦洗用，并有备用套63空气膜过滤车间配套风机罩吹扫风机配套阀组包括但不限于下列阀门：进口膜过滤消声器、出口消音器、挠空气过5.2性接头、风机罩接管、安全阀、套63滤止回阀、自动卸荷式启动阀、车气动蝶阀间6化学药品存储系统化学系统所需药剂均需配置存储化膜过滤车间卸药泵配套1个电控箱（挂墙安装），1控3。药品罐，另包括卸药泵、快速接头、套全全学0.1存储球阀、磁翻板液位计及异味消药系统除设施等剂7清洗系统7.1胄洗水箱容量满足模组化洗用，包括水箱和配套阀门等套21药剂溶液膜过滤车间7.2清洗泵满足膜系统清洗要求与运行安全要求套42药剂溶液膜过滤车间配套4个现场按钮盒（挂墙安装），1控1。7.3清洗泵配套气动阀组满足膜系统清洗要求与运行安全要求食42药剂溶液膜过滤车间7.4加药系统包括储罐、计量泵、液位计、电/手动阀门、系统管道等套全全药剂溶液三滤配套电控柜（落地安装），1控158控制用供气系统8.1空压机满足气动阀门控制系统用气量与压力套22空气膜过滤车间配套冷干机8.2储气罐满足气动阀门控制系统控制要求，满足空压机启动次数6次/h套11空气膜过滤车间8.3空气压缩管路系统及配套阀组系统配套套11工iL8.4空压机系统电控箱系统配套个11膜过滤车间挂墙安装，负责系统内全部用电设备的配电和控制。9.1在线检测与控制仪表满足水质控制的水质分析仪，包括但不限于颗粒计数仪、浊度仪、控制用液位计等；满足运行要求的流量计、压力变送器、压力表等套119.2控制系统套11人机界面与PLC厂家一致（至少12"）可编程控制器与全厂自控要求一致（品牌、性能要求等）现场控制柜含UPS电源现场控制网络TCP/IP协议，包含但不仅限于通信接口等功能系统内所有可控设备工况及仪表信号采集、设备联动、互锁等。并通过网络上传远程监控需要的各种信号。10配电及控制系统10.1成套配电柜非标套1111冲洗废水系统11.1气动法兰式软密封蝶阀DNSOOPN=LOMPaS11冲洗废水膜过滤车间立式安装连接件121J供DN 100-DN 1800 钢制法货12.1兰盘、连接螺栓、法兰设密封垫片、螺栓垫片等备配套13随机专用工具与供与供货设货设备及备及连接连接方式方式配套配套同供货设备工作介 质如本包供货设备与外接管道 或外部设备无DNlOO-DN 1800法兰连接 口，则无需此项中的法兰盘 供货套全 全满足设备维修保养需要随机润滑油（脂）及注 油工具套全 全润滑油（脂）保证2年用量注：1、需起吊安装的设备的质量必须等于或小于设备所在场所的起重设备的工作能力。2、膜组件采用不低于GE、旭化成、LG、巴斯夫灌格等品质的产品，配套水泵采用不低于安德里茨、威乐、凯士比、苏尔寿等品质的产品，气动阀采用不低于依博罗、美卓、添理仕、fisher等品质的产品，其余采用与膜系统品牌相匹配的品牌产品。表1-2随机备品备件序号设备名称规格型号单位数量制造商名称备注1超滤供水泵1.1机械密封与主设备配套套6随主设备1.2轴承与主设备配套套6随主设备2自清洗过滤器2.1密封圈与主设备配套套6随主设备3超滤膜设备3.1超滤膜密封圈与主设备配套套24随主设备4反冲洗水泵随主设备4.1轴承与主设备配套套4随主设备4.2机械密封与主设备配套套4随主设备5清洗水泵5.1轴承与主设备配套套2随主设备5.2机械密封与主设备配套套2随主设备6吹扫风机6.1轴承与主设备配套套2随主设备7化学清洗加药泵7.1计量泵备件包与主设备配套套4随主设备7.2膜片与主设备配套套4随主设备8空气压缩系统8.1粗过滤器滤芯主设备配套套1随主设备8.2精过滤器滤芯主设备配套套1随主设备8.3油细分离器主设备配套套1随主设备9仪表、自控系统9.01电源模块与主设备配套个4随主设备9.02Dl模块与主设备配套个8随主设备9.03DO模块与主设备配套个8随主设备9.04Al模块与主设备配套个8随主设备9.05AO模块与主设备配套个8随主设备9.06熔断器RT18/4A个26随主设备9.07断路器个13随主设备9.08端子个50随主设备9.09浪涌保护器个1随主设备9.1电磁阀五位三通个5随主设备9.11PH计校准标准液pH4.0,pH6.86,pH9.18个1随主设备9.12浊度计灯泡个4随主设备10电气系统10.01指示灯红色个10随主设备10.02指示灯绿色个10随主设备10.03按钮2位个10随主设备10.04继电器220AC个6随主设备10.05继电器24DC个6随主设备10.06微型断路器32A个6随主设备10.07微型断路器16A个6随主设备10.08微型断路器IOA个6随主设备1.3供货范围及安装范围1. 3.1供货范围详见设备清单及技术参数表以及单类设备的配套要求，另包括设备安装用地脚螺栓、螺母、垫圈、规定期限内设备使用的润滑油（脂）、附件、随机备品备件、专用工具等。与本包设备口径为DN100-DN1800的法兰口对接的钢制法兰盘及连接螺栓、法兰密封垫片、螺栓垫片等；本包设备之间的连接螺栓、法兰密封垫片、螺栓垫片等。除非另有规定，供货产品交货地点为本工程建设工地。1.3.2安装范围1）投标人负责实施本包设备就位和在设备基础、池体或室内地坪（设备基础、池体或室内地坪由EPC总包商完成）上的固定工作，包括预留安装孔洞的二次浇筑。2) EPC总包商负责实施其合同范围内的工艺管道与本包设备的连接。投标人负责提供与本包设备法兰口对接的钢制法兰盘及连接螺栓、法兰密封垫片、螺栓垫片等；投标人负责提供提供本包设备之间的连接螺栓、法兰密封垫片、螺栓垫片等。3) EPC总包商负责实施由其合同范围内的配电系统引至本包设备、本包系统成套电控柜(箱)接线端子的供电电缆及相应管线，除此之外本包系统内的全部供电电缆、信号电缆、控制电缆、保护管及电缆托盘、支架、安装附件等均由投标人一并完成供货、安装。4) EPC总包商负责实施全厂除本包设备配套控制系统之外的所有弱电工程、自控及监测
