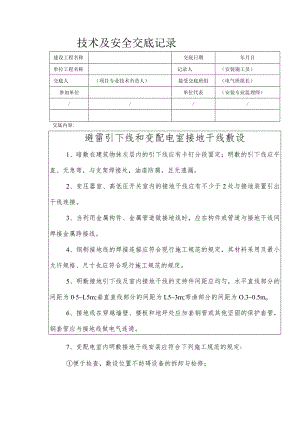

避雷引下线和变配电室接地干线敷设安全技术交底.docx

技术及安全交底记录建设工程名称交底日期年月日单位工程名称记录人（安装施工员）交底人（项目专业技术负责人）接受交底班组（电气班组长）参加单位单位代表（安装专业监理师）/交底内容:避雷引下线和变配电室接地干线敷设1、暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。2、变压器室、高低压开关室内的接地干线应有不少于2处与接地装置引出干线连接。3、当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。4、钢制接地线的焊接连接应符合现行施工规范的规定，其材料采用及最小允许规格、尺寸也应符合现行施工规范的规定。5、明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分的间距为05L5m;垂直直线部分的间距为L53m;弯曲部分的间距为O.30.5mo6、接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。7、变配电室内明敷接地干线安装应符合下列施工规范的规定:便于检查，敷设位置不妨碍设备的拆卸与检修；当沿建筑物墙壁水平敷设时，距地面高度250300mm;与建筑物墙壁间的间隙为1015mm;当接地线跨越建筑物变形缝时，应设补偿装置；接地线表面沿长度方向，每段为15100mm,分别涂以黄色和绿色相间的条纹；变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓。8、当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。9、配电间隔和静止补偿装置的栅栏门及变配电室金属门较链处的接地连接，应采用编织铜线。变配电室的避雷器应用最短的接地线与接地干线连接。10、设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接处不同金属间应有防电化腐蚀措施。
