钻孔式锚杆施工工艺.docx

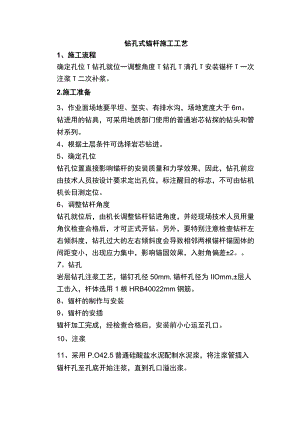

钻孔式锚杆施工工艺1、施工流程确定孔位T钻孔就位一调整角度T钻孔T清孔T安装锚杆T一次注浆T二次补浆。2.施工准备3、作业面场地要平坦、坚实、有排水沟，场地宽度大于6m。钻进用的钻具，可采用地质部门使用的普通岩芯钻探的钻头和管材系列。4、根据土层条件可选择岩芯钻进。5、确定孔位钻孔位置直接影响锚杆的安装质量和力学效果，因此，钻孔前应由技术人员按设计要求定出孔位，标注醒目的标志，不可由钻机机长目测定位。6、调整钻杆角度钻孔就位后，由机长调整钻杆钻进角度，并经现场技术人员用量角仪检查合格后，才可正式开钻。另外，要特别注意检查钻杆左右倾斜度，钻孔过大的左右倾斜度会导致相邻两根锚杆锚固体的间距变小，出现应力集中，影响锚固效果，入射角偏差±2。7、钻孔岩层钻孔注浆工艺，锚钉孔径50mm,锚杆孔径为IIOmm,±层人工击入，杆体选用1根HRB40022mm钢筋。8、锚杆的制作与安装9、锚杆的安插锚杆加工完成，经检查合格后，安装前小心运至孔口。10、注浆11、采用P.O42.5普通硅酸盐水泥配制水泥浆，将注浆管插入锚杆孔至孔底开始注浆，直到孔口溢出浆。护城施工
