钢管丝扣连接施工工艺.docx

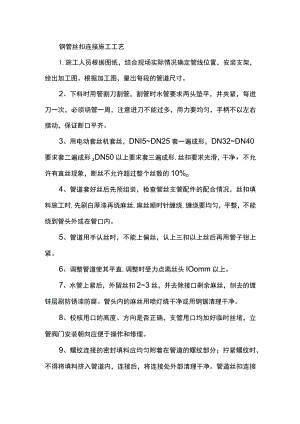

钢管丝扣连接施工工艺1.施工人员根据图纸，结合现场实际情况确定管线位置，安装支架，绘出加工图。根据加工图，量出每段的管道尺寸。2、下料时用管割刀割管，割管时水管要求两头垫平，并夹紧，每进刀一次，必须绕管一周，注意进刀不能过多，用力要均匀，手柄不以左右摆动，保证断口平齐。3、用电动套丝机套丝，DNI5DN25套一遍成形，DN32DN40要求套二遍成形zDN50以上要求套三遍成形,丝扣要求光滑，干净，不允许有直丝现象，断丝不允许超过整个丝数的10%o4、管道套好丝后先预组装，检查管丝支管配件的配合情况，丝扣填料施工时,先刷白厚漆再绕麻丝,麻丝顺时针缠绕,缠绕要均匀，平整，不能绕到管头外或在管口内。5、管道用手认丝时，不能上偏丝，认上三扣以上丝后再用管子钳上紧。6、调整管道使其平直,调整时受力点离丝头IOomm以上。7、水管上紧后，外留丝扣23丝，并去除接口剩余麻丝，刨去的镀锌层刷防锈漆防腐。管头内的麻丝用喷灯烧干净或用钢锯清理干净。8、校核甩口的高度、方向是否正确，支管甩口均加好临时丝堵，立管阀门安装朝向应便于操作和修理。9、螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内，连接后，将连接处外部清理干净。管道丝扣连接应牢固，管螺纹根部有外露螺纹，但不应超过三扣，露在外面的部分应清理干净。
