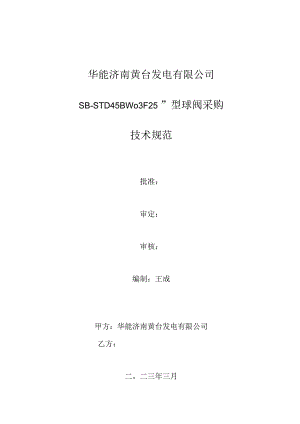

华能济南黄台发电有限公司SB-STD45BW03F-5型球阀采购技术规范.docx

华能济南黄台发电有限公司SB-STD45BWo3F25 ”型球阀采购技术规范批准：审定：审核：编制：王成甲方：华能济南黄台发电有限公司乙方：二。二三年三月SB.STDdSBWtBFIS1型疏水球阀采购技术协议本采购技术协议仅涉及华能黄台发电有限公司SB-STD45BW03F-2. 5型球阀 采购项目，在遵循合同规定的有关标准、规范及数据表等的前提下,它包括功能 设计、结构、性能、安装和试验等技术方面提出主要补充、强调或限制性说明。 乙方所供设备应严格满足本技术协议及其附属文件所申明的条件。一、本次采购的SB-STD45BW03F-2. 5型球阀安装于汽轮机供热管路中，主要 为防止主汽管路疏水阀门出现卡死、抱死，泄漏等情况。二、阀门品牌参照美国原装进口 KEYVA、MaSoneilan、FiSher或同等质量品 牌选型。三、技术要求有特定流向要求的阀门，流向应清晰地永久性地标在阀门上。3.1.阀门与管道采用对焊连接，阀体进出口规格、材料与接口直径与接管一 致,不允许使用过渡段。32阀门操作要平滑，并且在两个方向上要操作稳定、各阀门能够免除流动 诱发振动。阀门全开时要求有良好的水力特性,在全开时的阻力系数不超过0.4。33阀门进行水压试验和严密性试验。阀门强度满足水压试验要求。水压 试验压力为1.5倍设计压力，水温570。3.4. 阀座为独立阀座零件，可随阀芯一起配套更换。3.5. 阀芯采用方孔型式，确保阀芯和阀座在相同小开度下0-15。（阀芯阀座 极易冲刷的范围）提供更大的流通面积，使得流通面积增大，流速降低，减小了 阀芯和阀座在开关过程中的冲刷，保护动密封内件。3.6. 阀体采用一体化锻造的独立阀体，要求有足够的强度和刚度，能承受较 大的管道作用力，而不影响阀门的密封性能和工作特性。3.7. 阀芯和阀座（包括流道）采用NANO纳米喷涂工艺，所有表面均得到保 护。喷涂层硬度不低于维氏硬度HV3500-4000,喷涂层与基材结合力不低于 90000psio3.8. 阀芯和阀座选材要求采用相同基材InConel-718高温高强度合金钢，保 持相同热膨胀系数，且保证在高温下密封。阀芯和阀座匹配研磨至100%弥合密 封3.9. 阀门开/关位置为双指示，支架在阀体上止口定位，使支架中心和阀杆中 心对中，保护填料，同时销钉定位保证支架上开关位置指示准确。3.10. 阀门接口规格按“进口疏水阀（球阀）主要技术参数表”中的连接管道的 规格要求制造。阀体型式采用直通式，不允许使用文丘里阀体阀和缩口阀。阀门 通径和阀座流道直径的确定须满足ANSI B16.34和国家有关标准要求。四、主要技术参数接管尺寸89*20mm温度650压力4500LB接管材质P91阀门类型直通式方 球阀五、主要零件材料要求1.阀门1阀体P915压紧环410SS2阀杆InconeI 7186填料InconeI 718+抗挤压 石墨环3阀座InconeI 718+碳化 铭喷涂7执行机 构KEYVa-IKS4阀球InconeI 718+碳化 铭喷涂8填料随 动件Nitronic 60六、阀门使用性能要求1.阀门采用一体化锻造阀体结构，球体和密封阀座的基体材质及喷涂材料完全一致,球阀密封面只有在关断的一刹那才会与介质接触，密封面很少被冲刷, 被损坏的几率很小。2球阀全开时应保证阀体通道在同一轴线上。3.11. 计制造为单向流时，应在阀体上注有允许向“箭头”的永久标记。阀门手轮要求全部为红色，且有白色箭头标明手轮开关方向。3.12. 围：阀门本体七、工期要求：自合同签订后7天到货。八、售后服务1、由于阀门质量引起的内、外漏，承包方进行无偿更换。或由于运输造成 的零部件缺陷及由此引起的质量、安全问题，承包方负责无偿维修及更换。2、无偿提供技术服务，出现疑难问题，承包方48小时内赶到现场，帮助解 决问题。3、对于较为严重的质量问题并影响机组正常运行，承包方应在接到用过户 通知后24小时内赶到现场。4、报价人承诺终身有偿为用户保质保量提供备品备件。阀门使用寿命最少 四年，四年内出现质量问题由投标方负责维修或更换。九、其它
