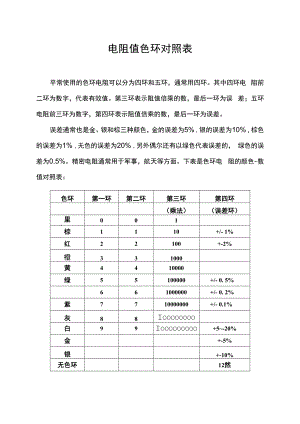

电阻值色环对照表.docx

电阻值色环对照表平常使用的色环电阻可以分为四环和五环，通常用四环。其中四环电 阻前二环为数字，代表有效值。第三环表示阻值倍乘的数，最后一环为误 差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。误差通常也是金、银和棕三种颜色，金的误差为5% ,银的误差为10% , 棕色的误差为1% ,无色的误差为20% ,另外偶尔还有以绿色代表误差的， 绿色的误差为0.5%。精密电阻通常用于军事，航天等方面。下表是色环电 阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）里八、001棕1110+/- 1%红22100+-2%橙331000黄4410000绿55100000+/- 0. 5%661000000+/- 0. 2%紫7710000000+/- 0.1%灰88Ioooooooo白99Iooooooooo+5-20%金+-5%银+-10%无色环12然小口决：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是 零，金五银十表误差。有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运 用如下技巧加以判断：技巧1 :先找标志误差的色环，从而排定色环顺序。最常用的表示电 阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色 环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环 电阻的最末一环。技巧2 :在实践中，可以按照色环之间的间隔加以判别：比如对于一 个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之 间的间隔要宽一些，据此可判定色环的排列顺序。
