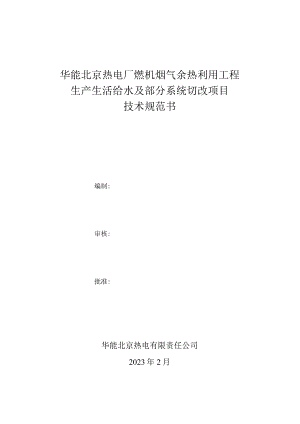

华能北京热电厂燃机烟气余热利用工程生产生活给水及部分系统切改项目技术规范书.docx
华能北京热电厂燃机烟气余热利用工程生产生活给水及部分系统切改项目技术规范书编制:审核:批准:华能北京热电有限责任公司2023年2月一、总的要求1、本技术规范书适用于华能北京热电厂燃机烟气余热利用工程热泵房外围工艺管线切改项目的工作内容、工作量及工作范围。2、本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方必须按照本招标文件所列标准要求施工。对国家有关安全、环保等强制性标准，投标方必须满足其要求。3、华能北京热电厂燃机烟气余热利用工程热泵房外杂项建设项目，完全按照国家建筑工程施工规范进行。投标方有责任对施工前或施工中发现的问题，及时告知招标方并进行修改。4、招标方提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供满足本协议和所列标准要求的相应服务。对国家有关安全、环境保护等强制性标准，必须满足其要求。5、如投标方没有对本技术规范文件书提出书面异议，委托方则可认为投标方提供的服务完全满足本技术规范的要求。6、投标方保证使用的设备、符合安全、健康、环保标准的要求。投标方对提供的设备、负有全部安全、技术及质量责任。7、本技术规范作为合同文本的附件，具有与合同同等的法律效力。8、在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求。二、工程概况本工程拟在电厂二期、三期工程基础上建设燃机烟气深度余热回收利用系统，包括4台烟气深度余热回收装置、12台余热回收专用热泵机组、中介水泵、疏水泵等辅助设备。华能北京热电厂燃机烟气余热利用工程现有施工场地地表土为黄褐色，以粉土和碎石土居多，含少量砖块、卵石、混凝土地面及含植物根系，稍密中密状态，土质不均匀，稍湿。施工场地四周由已建成厂区永久道路围绕；场地北侧原有水管，水质满足施工用水要求；场地东侧已建成两台6KV/0.4KV施工变压器变压器总容量为2000KVA(1000KVAX2)；施工场地四周及中部已建成雨水排放管线，中部雨水管线为DN600水泥管；移动通讯信号覆盖施工场地。三、施工内容及工程量依据设计及工程建设需要，对烟气余热利用工程热泵房周边的各类杂项既不包含在土建施工单位、也不包含在安装单位内的各类小项目，包括除盐水、生活水、定排、消防水、雨、污排水等管线、冲洗水、采暖水管线，电梯井的排水、集水坑潜水泵的引出排水、余热泵房基坑开挖及各类施工造成的地下各类管线临时切除的接口的施工、安装，以及新增设的一些雨、污水井施工涉及的部分破拆部分原有路面的部分土建施工。原有工艺管道因长时间地埋发生腐蚀无法使用，新安装管道及新增阀门和阀门井等由投标方采购供货。工程量的内容不限于此，如在正负5%之内，价格不作调整。具体工程量如下：工程量清单:序号名称单位数量规格材质技术要求备注1除盐水管线m70接入热泵房1.1土方开挖m10机械开挖并回填1.2阀门井个31.5m*1.5m*1.6m钢筋混凝土钢筋混凝土井室长1.5m宽1.5m深1.6m,上覆钢筋混凝土预制井台和直径0.8m井盖。1.3管道安装m70DN150不锈钢将两根原有DN150管线截断，焊接安装包括2个DNl50不锈钢三通、9个DN150不锈钢弯头并连接至阀门井，做防腐处理。材料乙供1.4阀门个2DN150,PNl.6不锈钢法兰安装DN150,PNl.6不锈钢闸阀2个。材料乙供2生活水管线m120接入热泵房2.1管道安装m120DN50无缝钢管将原有DN50管线截断,焊接安装包括1个DN50三通、3个DN50弯头材料乙供2.2机械土方开挖m20机械开挖并回填阀门井个21000钢筋混凝土材料乙供2.3阀门个2DN50,PNl.2铸钢法兰安装DN50,PNl.2铸钢闸阀1台。材料乙供3定排管线m100#6、7、9、10炉的改线接入机力塔和热网回水管3.1人工土方开挖m3人工清底3.2机械土方开挖m340机械开挖和开挖沥青路面并回填3.3阀门井个11.5m*1.5m*1.6m钢筋混凝土钢筋混凝土井室长1.5m宽1.5In深1.6m,上覆钢筋混凝土预制井台和直径0.8m井盖。3.4管道拆除m70无缝钢管其中气割拆除DN150无缝钢管40米3.5管道安装m100DN200无缝钢管管道整体向南平移3米，焊接安装包括4个DN150弯头及防腐处理。材料乙供3.6阀门个4DN150,PNl.6铸钢法兰安装DN150,PNl.6铸钢闸阀4个。材料乙供4消防水管线m142接入热泵房4,1人工土方开挖m3人工清底4.2机械土方开挖3m60机械开挖底层垫中砂，上层辅素土回填，含挖断沥青路面4.3阀门井个31.5m*1.5m*1.6m钢筋混凝土钢筋混凝土井室长1.5m宽1.5m深1.6m,上覆钢筋混凝土预制井台和直径0.8m井盖及井座。4.4消防水预留阀门42DN150PNl.6铸钢在原有DN300管线上，焊接安装包括2个DN150弯头并连接至阀门井，做防腐处理；法兰安装铸钢闸阀DN150PN1.6。材料乙供4.5管道安装m30DN300无缝钢管管道整体向南平移3米，焊接安装包括4个DN300弯头及防腐处理。材料乙供4.6管道安装m112DN150无缝钢管机械开挖底层垫中砂，上层辅素土回填4,7阀门井个21000钢筋混凝土阀门井深-15米材料乙供5雨、污排水管线m2505.1人工土方开挖3m人工清底5.2机械土方开挖m3260机械开挖并回填新增加160m35.3雨水篦子的移位个9钢筋混凝土机械破拆钢筋混凝土检查井4座5.4雨水检查井个41000钢筋混凝土钢筋混凝土井室长1.5m宽1.5m深2m,上覆钢筋混凝土预制井台和轻型铸铁直径0.8m井盖及盖座4套。5.5废弃地下管道拆除m350机力塔补水管2根PE管DN400,除盐水管2根不锈钢DN150,生活水管1根PE管DNlOO,PE双壁波纹管1根DN400.5.6管道安装m250DN400二级钢筋混凝土排水管千分之3放坡，素土回填材料乙供5.7管道安装m80DN300二级钢筋混凝土i=0.003o需破7米宽沥青路。材料乙供5.8雨水检查井个41000钢筋混凝土材料乙供5.9污水管道m150DN200二级钢筋混凝土i=0.003o需破7米宽沥青路。材料乙供5.1()污水检查井个81000钢筋混凝土材料乙供5.11雨、污水检查井配套套12D=700轻型铸铁井盖及盖座球墨铸铁材料乙供5.12#2、3期热泵房集水井污水排放，m40DN150钢管排至污水井材料乙供6#9炉自来水恢复m80DN80钢管埋深T.0米，三油二布做防腐处理材料乙供6.1#6、7、9、10炉定排水恢复至机力塔及热网回水m100DN150钢管埋深-1.3米，素土回填。材料乙供7二期热泵房7.1电梯井排水m107.2机械开挖及人工3m47.3管道安装m10DN150钢管埋深-1.5米，素土回填。材料乙供8空调水入户m260D159+D89无缝钢管埋深-L3米，保温：玻璃丝棉，素土回填。材料乙供8.1弹性套筒补偿器个2TTB-P150-Cr-1.6-250mm钢制埋深T.3米，保温：玻璃丝棉，素土回填。材料乙供9采暖水入户m280D159+D50÷D33无缝钢管埋深-1.3米，保温：岩棉管壳，素土回填。材料乙供9.1弹性套筒补偿器个2TTB-P70-Cr-1.6-200mm钢制埋深-1.3米，保温：岩棉，素土回填。材料乙供9.2泄水井个11000X2250四壁钢混结构底100,标高：30.6,设爬梯，见设计图纸N0502-07。材料乙供9.3空调水、采暖水共同制作固定支架个41200X800×600水泥支墩埋深-1.5米，素土回填。乙方制作9.4过路套管根2X20米D300钢管埋深T.5米，素土回填材料乙供9.5阀门个4D150钢制埋深-L5米,增加2个阀门井1200×1100X1600材料乙供10公用水入户m80新增1阀门井,规格：UOOX1100.管道连接方式为热熔或法兰（阀门处）连接。应自带与钢管连接法兰及反法兰材料乙供，大小头，弯头包含在内10.1公用水m80DnlOOPE转钢管埋深标高31.2米，中粗砂埋管，素土回填材料乙供10.2过路套管根1X10米D250钢管埋深T.5米，素士回填材料乙供10.3阀门个1DlOO钢制材料乙供11生活水入户m160管道连接方式为热熔或法兰（阀门处）连接。应自带与钢管连接法兰及反法二O材料乙供，大小头，弯头包含在内11.1生活水m160dn65PE转钢管埋深标高31.1至31.5,中粗纱埋管，素士回填过路要埋0133过路套管11.2弯头个4dn65PE转钢管11.3阀门井个11100X1100混凝土矩形阀门井D=700轻型铸铁井盖及盖座可地面操作，埋深31.0。含阀门一个材料乙供12生活热水入户m26012.1生活热水m260DN80无缝钢管材料乙供12.2过路套管m2X20米D200混凝土矩形阀门井埋深-1.5米，增加阀门井1200X1100×1600oD=700轻型铸铁井盖及盖座材料乙供13消防水入户m材料乙供13.1消防水管m120D219×6Q235B埋深标高31.5米，管道焊接。防腐环氧煤沥青，一底两面，一布两面材料乙供13.2消防水管m67D165×5Q235B埋深标高31.5米，管道焊接。防腐环氧煤沥青，一底两
