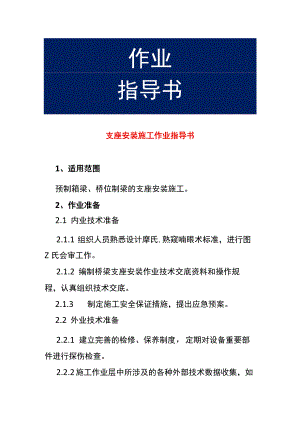

作业指导书支座安装施工作业指导书1、适用范围预制箱梁、桥位制梁的支座安装施工。2、作业准备2.1 内业技术准备2.1.1 组织人员熟悉设计摩氏,熟窥喃眼术标准，进行图Z氏会审工作。2.1.2 编制桥梁支座安装作业技术交底资料和操作规程，认真组织技术交底。2.1.3 制定施工安全保证措施，提出应急预案。2.2 外业技术准备2.2.1 建立完善的检修、保养制度，定期对设备重要部件进行探伤检查。2.2.2 施工作业层中所涉及的各种外部技术数据收集，如支座尺寸大小。2.2.3 了解沿线交通、电力线、通讯线及影响走行的障碍物情况。3、支座安装施工艺流程及施工方法与要求3.1 支座安装工艺流程如下：支座安装前，仔细检查支座连接状况是否正常，不得任意松动上、下支座连接螺栓；检查支座底板四角相对高差，活动支座的纵横向错动量。30-50mm支座可携怕制糠m将梁底预埋钢板清理干净，并将与上支座连接的螺栓孔内涂抹黄油。支座安装前在支座上标示出中心线，由技术人员确定支座的位置及安装方向后，用3吨叉车配合人工将支座安装在箱梁的底部，用加力杆加力旋紧支座与梁体连接螺栓，上支座板与梁底预埋钢板间不得有空隙。=一赫千斤顶支座M架梁前标示出垫石的十字中心线；检查墩台纵、横向错动量，同端支座中心横向距离。安排桥墩作业人员对垫石顶面进行凿毛处理，应将锚栓孔和垫石面的泥土、浮砂、积水、冰雪及油污等杂物清理干净。W挡支座离垫石顶40Omm处时停止,前后桥墩作业港T豉座底板螺栓,并拧紧技术A员使用线便初步对位;离垫石顶50mm处时，进行纵横向微调，使支座中心线与垫石中心线重合。箱梁对位准确后，用砂浆将支座锚杆锚固在垫石的锚栓孔内。砂浆强度达到20MPa时，卸除支座上下连接杆。支座灌浆指导：模板安装一砂浆拌制一砂浆灌注一砂浆养护T拆除临时支撑T拆除支座固定件。凿毛支座就位部位的支承垫石表面，清理锚栓孔中的杂物；模板采用5cm×5cm等边角钢制作，与垫石顶面用工程双面胶密接，外用粘泥密封，防止在重力注浆时发生漏浆。锚固砂浆采用专用的支座灌浆砂浆（CGM-9型高强度无收缩灌浆材料）。材料到场后及时进行验收、试验，合格后标识使用。箱梁落在临时支承千斤顶上，通过千斤顶调整梁体位置及标高，各千斤顶的反力不超过平均值的5%o搅拌采用专用的砂浆搅拌机，并严格按照施工配合比、用料量及时间进行拌制，确保砂浆能在失去流动性前全部施工完成。支座灌浆前，用水浸湿支承垫石表面，注浆采用特制漏斗及硬、软管从支座中心部位向四周进行，直至注浆材料全部灌满为止，并根据现场情况采用适宜的养护措施。灌浆采用重力灌浆方式，灌注支座下部及锚栓孔处空隙，估算浆体体积，备料充足，一次灌满，灌浆口不低于梁底面，实际灌浆体积数量不应与计算值产生过大误差，应防止中间缺浆。¢1/大于20MPa时（约2小时）卸除320吨曲页谶是否有漏浆,必要时对漏浆婚煤,并拧紧支座板地脚螺栓，拆除支座h下板领寸诩三角钢和螺栓。3.2 施工方法与要求支座到达现场后，必须检查产品合格证，附件清单和有关材质报告单或检查报告,并对支座外观进行全面检查。支座和配件质量应满足设计要求，支座连接正常，不得任意松动上、下板连接螺栓。支座存放应避免阳光直接照射、雨雪浸淋，并保持清洁；严禁与酸、碱、油类、有机溶剂等影响支座的物体接触，并距热源Im以上。支座安装在箱梁底部后，应拧紧支座与梁体的连接螺栓。在支座与梁底预埋钢板之间不得留有间隙，如有间隙应采用注浆方式填充。支座上各个部件纵横向必须对中，当安装温度与设计温度不同时纵向支座各部件错开的距离必须由计算确定。支座上下的螺栓的螺帽应安装齐全，并涂上黄油，无松动现象。支座与梁底，支座与支撑垫石应密贴，无缝隙。(8渺浆强t没有达三U2OMPa时，严舞U除支座三寸上下连接杆，架树11过孔。支座安装允许偏差如下表：序号检查项目允许偏差(mm)检验方法1支座中心纵向位置偏差20测量2支座中心横向位置偏差103支座四角高差14固定支座上下座板的纵横错动量15活动支座中线的纵横错动量(按设计气温定位后)34、质量控制及检验支座安装允许偏差和检验方法如下表：序号检查项目允许偏差(mm)检验方法1支座中心纵向位置偏差20测量2支座中心横向位置偏差103支座四角高差14固定支座上下座板的纵横错动量15活动支座中线的纵横错动量(按设计气温定位后)35、劳动组织劳动组织表6、设备机具配置支座安装设备机具配置表序号机械设备名称型号规格数量用途备注1叉车3T1辆安装支座2水准仪AL-32X1台落梁对位341扳手412把安装支座螺栓417扳手174把安装支座螺栓5钢丝绳2米2根辅助安装支座6手锤4把垫石凿毛7水管2米2根清除锚栓孔积水8凿钎4根垫石凿毛9线锤4个落梁定位1O撬棍10根辅助安装支座11钢板尺1米4把垫石质量检测12水平尺1米4把垫石质量检测13卷尺5米4把垫石质量检测7、材料要求7.1 桥梁支座进场后，应检查产品合格证、附件清单和有关材质报告单或检验报告,应符合设计及规范要求。7.2 支座采用无收缩高强度灌浆材料灌浆，灌浆材料抗压强度要求不低于50MPa。7.3 支座灌浆前要模拟进行试灌，以确定灌浆工艺能够满足设计及规范要求。施工前检查应检查产品合格证、附件清单和有关材质报告单或检验报告。并应根据铁道部现行桥梁支座的规范和技术条件的有关规定，对支座外形尺寸、外观和组装质量进行检查，支座品种、类型、性能、规格、结构和涂装质量均应符合设计要求和相关标准规定。根据设计图纸分别确定每个桥墩上安装的支座规格。8、安全及环保要求8.1 安全要求现场设专职安全员，负贡施工前安全交底及施工现场安全施工。电器系统设专人负责，配备电器保护装置，随时检查。设备定期检修，施工机具设备必须由专职人员按操作规程操作。施工人员进入现场必须戴安全帽。施工前对施工人员进行专项交底。8.2 环保要求保护生态环境。在施工中排污等按设计要求，禁止将污水、油污、化工产品废料排入河道，污染水源。(2昨业场地S运输车辆应及时Wm,冲洗，维修保证场地及车辆也奇吉，严禁在场地内焚烧各种垃圾及废弃物。施工靠近生活水源的地方，用栅栏或堤坝同生活水源隔开，避免渗透造成生活水源污染。施工废水按有关要求进行处理，不得直接排入农田、河流和渠道。施工机械产生的废油废水，采用隔油池等措施加以处理，不得超标排放。被油污染的岩土应挖坑深埋处理。生活污水采取二级生化或化粪池等措施进行净化处理，经检查符合标准后方准排放。(7应农田区施工时，对既邮排灌条充加以保护，必要时修建I脚冰渠、水管等，保证排灌系统的完整性。在河道、水库中施工的临时设施待工程完工后进行彻底清理，恢复原状原貌。对使用的工程机械和运输车辆安装消声器并加强维修保养，降低噪音。(IO)机械车辆途经村镇时应减速慢行，不鸣喇叭。(U)在比较固定的机械设备附近，修建临时隔音屏障，减少噪音传播。(12)合理安排施工作业时间，尽量降低夜间车辆出入频率，夜间施工不得安排噪音超标的机械。(13)合理安排施工人员在高噪音区的作业时间，并配备劳保用品。
