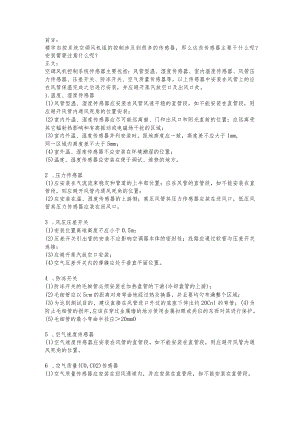

楼宇自控风管类传感器的安装注意事项2016-9-12.docx

前言：楼宇自控系统空调风机组的控制涉及到很多的传感器，那么这些传感器主要干什么呢？安装需要注意什么呢？正文：空调风机控制系统传感器主要包括：风管型温、湿度传感器、室内温度传感器、风管压力传感器、压差开关、防冻开关、空气质量传感器等，以上传感器中安装在风管上的应在风管保温完成之后进行安装，并应避开蒸汽放空口及出风口处。1.温度、湿度传感器(1)风管型温、湿度传感器应安装在风管风速平稳的直管段，如不能安装在直管段，则应避开风管内通风死角的位置安装；(2)室内外温、湿度传感器应尽可能远离窗、门和出风口和阳光直射的位置；应远离受其它辐射热影响和有高振动或电磁场干扰的区域；(3)室内外温、湿度传感器并列安装时，距地高度应一致，高度差不应大于1mm,同一区域内高度差不大于5mm；(4)室外温、湿度传感器不应安装在环境潮湿的位置；(5)温度、湿度传感器应安装在便于调试、维修的地方。2 .压力传感器(1)应安装在气流流束稳定和管道的上半部位置；应在风管的直管段，如不能安装在直管段，则应避开风管内通风死角的位置；(2)应安装在温、湿度传感器的上游侧；高压风管其压力传感器应装在送风口，低压风管其压力传感器应装在回风口。3 .风压压差开关(1)安装位置离地高度不应小于0.5m；(2)压差开关引出管的安装不应影响空调器本体的密封性；线路应通过软管与压差开关连接；(3)应避开蒸汽放空口安装；(4)空气压差开关内的薄膜应处于垂直平面位置。4 .防冻开关(1)防冻开关的毛细管必须安装在加热盘管的下游(冷却盘管的上游)；(2)毛细管应以5cm的距离对角弯曲地经过热交换器，并且要均匀布满整个区域；(3)为达到测试目的，建议直接在风管进口外边的底座下伸出约20Cnl的弯管；(4)为防止毛细管的损坏，应该在穿过金属墙的地方使用金属扣眼或类似的东西对其进行保护。(5)毛细管的最小弯曲半径应20mm05 .空气速度传感器(1)空气速度传感器应安装在风管的直管段，如不能安装在直管段，则应避开风管内通风死角的位置。6 .空气质量(C0,C02)传感器(1)空气质量传感器应安装在回风通道内，并应安装在直管段，如不能安装在直管段，则应避开风管内通风死角的位置；(2)探测气体比重轻的空气质量传感器应安装在风管或房间的上部，探测气体比重重的空气质量传感器应安装在风管或房间的下部。
