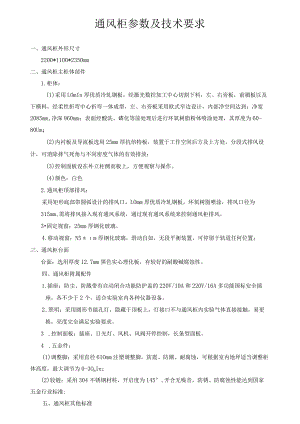

通风柜参数及技术要求.docx

通风柜参数及技术要求一、通风柜外形尺寸2200*1100*2350mm二、通风柜主柜体部件1.柜体：(1)采用LOmIn厚优质冷轧钢板，经激光数控加工中心切割下料，左、右旁板，前楣板以及下横料，经柔性折弯中心折弯一体成型，左、右旁板采用欧式窄边设计，内部净空间达到：净宽2085mm,净深960mm；表面经酸洗、磷化等前处理后进行环氧树脂粉体喷涂处理，其厚度为60-80Um；(2)内衬板及导流板选用25mm厚抗倍特板，装置于工作空间后方及上方处，分段式排风设计，可消除排气死角与不同密度气体的有效排放；(3)控制面板设在外立柱侧而板上，方便观察与操作。(4)颜色：白色2.通风柜顶部排风：采用矩形底部带圆弧设计的排风口，LOmm厚优质冷轧钢板，环氧树脂喷涂，排风口径为315mm,需将排风接入现有通风系统，通过现有通风系统来控制通风柜排风。3固定视窗：25mm厚钢化玻璃。4.移动视窗：N5m厚钢化玻璃，滑动自如，无段平衡装置，可停留于轨道任何位置；三、通风柜台面台面：选用厚度12.7mm黑色实心理化板，有较好的耐酸碱腐蚀性。四、通风柜附属配件1.插座：防尘、防溅带有自动闭合功能防护盖的220V/10A和220V/16A多功能国标安全插座，各不少于2个，适合实验室内各种仪器设备。2 .照明：采用圆形节能孔灯，隐藏于顶板上，灯接口不与通风柜内实验气体直接接触，易更换，亮度完全满足实验要求。3 .控制面板：插座、日光灯、风机、风阀开停控制，长条型面板。4 .五金件：(1)调整脚：采用直径61Omm注塑调整脚，防震、防潮、耐腐蚀，可根据室内地坪适当调整柜体高度，最大调节为0-3OmIn；(2)较链：采用304不锈钢材料，开启度为145°,开合无噪音，防锈、防腐蚀性能达到国家五金行业标准;五、通风柜其他标准1.柜体操作门开启高度：080Onln1。2 .工作面风速：0.40.6mso3 .噪音:<60dbo4 .排风量：1800-2100m3ho5 .工作电压：AC220Vo六、实验室定风量控制系统及其配线接驳要求：1 .实验室定风量控制系统：实验室排风采用智能定风量变频控制系统，风机根据输入信号进行自动变频，实现节能减排的目的。2 .通风柜控制实现要求：通风柜采用定风量控制，始终维持通风柜的风速。通风柜监控器应配有液晶控制面板。3 .主要针对该实验室房间通风控制方案实现要求：采用PLC控制方案，因房间排风变化引起的变化，根据PLC给出的信号反馈到变频器，通过设定频率，来实现排风一键联动控制即双向风速可调可控。4 .风管、风阀风管：尺寸3m*315;材质：PP风阀：（1）中315手动风阀1套：PP材质，法兰连接、单叶片（2）315电动风阀1套：电动执行机构，整体PP阀体产品图示：
