浅谈加气混凝土砌块由06级向05级的过渡.docx

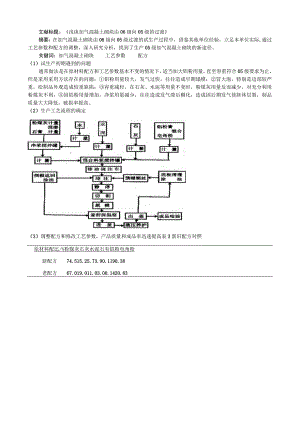

文献标题：浅谈加气混凝土砌块由06级向05级的过渡摘要：在加气混凝土砌块由06级向05级过渡的试生产过程中，借鉴其他单位经验，立足本单位实际,通过工艺参数和配方的调整，深入研究分析，找到了生产05级加气混凝土砌块的新途径。关键词：加气混凝土砌块工艺参数配方（1）试生产初期遇到的问题通常做法是在原材料配方和工艺参数基本不变的情况下，适当加大铝粉用量，直至容重符合05级要求为止。但是采用采用方法存在的问题：铝粉用量较大，发气过快，往往造成早期塌模；冒大泡，特别是边部较严重，给制品外观造成较重缺陷：容重减轻，在石灰、水泥等用量不变时，粉煤灰用量反而减少，对充分利用粉煤灰不利；因铝粉用量增加，净浆用量减少，往往造成发气滞后稠化，造成因后期发气使胚体层裂，制品质量大大降低，破损率提高。（2）生产工艺流程的确定（3）调整配方和修改工艺参数，产品质量和成品率迅速提高表3新旧配方对照原材料配比/%粉媒灰石灰水泥石有铝粉电角粉新配方74.515.25.73.90.1190.38老配方67.019.011.03.00.1420.83表4新旧匚艺参数对照控制项目旧控制指标新控制指标有效钙65%有效钙石65，石灰消解时间7min消解时间3min消解温废7O3C消解温度70七稠化时间3-8min净浆比重(m)I.42-1.461.39-1.42净浆含水率(%44±I46-48净浆坍落度f22±1cm*2425Cm年模用净浆1300±20L1400±20L充溢温度35tC依石灰所酬而定浇注坍落度f22±Icm22-23cm浇注温度43T依石灰质量而定笆;饰昆介换报卜灯可20-40s25-35«浇注放浆时间<1min30s<1Inin30s表5修改配方和工艺参数前后产品质量比较检测项目二了亲(kg/m)抗压强度外观质量合格率/MPa/%成品率/%修改前530-5902.30-2.8075-8870-85修改后4902.603.0095-98.79497.5说明：1、修改后节约了原材料，降低了成本。2、修改后的工艺参数，不是认为地规定充温温度，而是根据石灰消解温度而定，这样浆料发气顺畅，稠化适宜，硬化较快，气孔结构良好，制品强度较高。3、加大了净浆的用水量，使其比重降低，浇筑坍落度适当提高，这样就加大了料浆的流动性，即降低了料浆的粘度，为铝粉的发气舒畅，形成良好的气孔结构提供了非常有利的条件。4、修改后的加气混凝土砌块干容重十分稳定且较高，抗压强度较高，外观质量合格率和成品率均较修改前有了大幅度提高。
