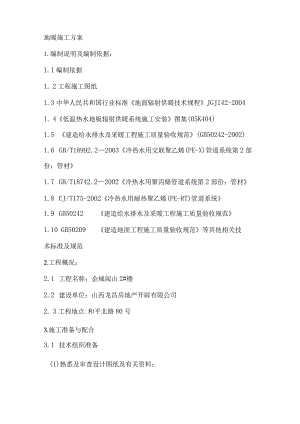

地暖施工方案1.编制说明及编制依据：1.1编制依据1. 2工程施工图纸1.3中华人民共和国行业标准地面辐射供暖技术规程JGJ142-20041. 4低温热水地板辐射供暖系统施工安装图集(05K404)1.5 建造给水排水及采暖工程施工质量验收规范(GB50242-2002)1.6 GB/T18992.22003冷热水用交联聚乙烯(PE-X)管道系统第2部份：管材1.7 GB/T18742.22002冷热水用聚丙烯管道系统第2部份：管材1.8 CJ/T175-2002冷热水用耐热聚乙烯(PE-RT)管道系统1.9 GB50242建造给水排水及采暖工程施工质量验收规范1.10 GB50209建造地面工程施工质量验收规范等其他相关技术标准及规范2.工程概况：2.1 工程名称：金域阅山2#楼2.2 建设单位：山西龙昌房地产开辟有限公司2. 3工程地点:和平北路80号3.施工准备与配合3.1 技术组织准备(1)熟悉及审查设计图纸及有关资料；(2)施工图的会审；(3)编制施工组织设计；(4)施工组织设计的会签；3. 2施工现场准备(1)在建设单位及总承包单位制定的区域内进行临建设施和材料堆放场地的划分；(2)临建设施内照明用主电缆接在总承包单位指定的配电箱内，不得私用大功率电器；(3)材料库房应具备一定的防火措施；(4)聚苯乙烯挤塑板堆放场地宜在室内，且应具备防风防雨防火防盗措施；3. 3材料准备(1)根据施工图，确定材料进行定货；(2)管材、管件、分水器等材料应具有检测报告、产品合格证，并应标明生产厂家、材料规格、批号、数量、生产日期和检验代号；(3)管材、管件的质量应符合下列规定：* 管材的颜色应一致，色泽均匀且无分解变色；* 管壁应光滑、平整、无气泡、无裂口，无明显划痕和凹陷；* 管材的物理、化学性能指标应符合规定。(4)管材和保温材料在运输、装卸和搬运时，应小心轻放，不得受到剧烈碰撞和尖锐物冲击，不得抛、摔、滚、拖，并应避免接触油污；(5)管材和绝热材料应码放在平整的场地上，垫层高度要大于100mmo管材外包装良好，防止泥土和杂物进入管内。PE-xb管不得露天存放，应存储于温度不超过40,通风良好和干净的仓库中，要防火、避光，距热源不应小于1m。(6)进口材料应注意材料单上品牌名称与其外包装及材料本身上标注的名称是否一致；材料外包装是否有破损。3. 4集结施工力量和后勤力量(1)按照开工日期和劳动力需要量计划，组织工人进场，安排职工生活，并进行安全，防火和文明施工等教育；(2)落实施工计划和技术责任制，主要包括：工程施工进度计划及月、周作业计划；各项安全技术措施，降低成本措施和质量保证措施；质量标准和验收规范要求及设计变更和技术核定事项等；建立健全各项规章制度，加强遵纪守法教育；4. 5为圆满完成此项工程需总包及甲方监理赋予如下配合：(1)现场用水，用电；(2)垂直运输机械使用；(3)相关工种的配合；(4)施工节奏的协调；(5)频繁及时的验收；5. 工程管理与施工组织5.1 施工项目生产要素管理5.1.1 施工项目劳动管理(1)严格项目内部经济责任制的执行，按内部合同进行管理；(2)实施先进的劳动定额，定员，提高管理水平；(3)严格职工的培训，考核，奖惩；(4)加强劳动保护和安全卫生工作，改善劳动条件，保证职工健康与安全生产；(5)抓好班组管理，加强劳动纪律。4.1.2 施工项目材料管理(1)材料消耗定额* 应以材料施工定额为基础，向基层施工队，班组发放材料，进行材料核算；* 要时常考核和分析材料消耗定额的执行情况，着重定额与实际用料的差异，及时反映定额达到的水平和节约用料的先进经验，不断提高定额管理水平；* 应根据实际执行情况积累和提供修订和补充材料定额的数据。(2)材料进场验收* 根据现场平面布置图，认真做好材料的堆放和暂时仓库的搭设。要求做到方便施工，避免或者减少场内二次运输；* 在材料进场时，根据进料计划，送料凭证，质量保证书或者产品合格证，进行数量，质量的把关验收；* 材料的验收工作，要按质量验收规范和计量检测规定进行;* 验收要求严格，实行验品种，验规格，验质量，验数量的“四验”制度;* 验收时要做好记录，办理验收手续；* 对不符合计划要求或者质量不合格的材料，应拒绝验收。(3)材料储存与保管* 进库的材料需验收后方可入库，并建立台帐；* 现场堆放的材料，必须有必要的防火，防盗，防雨，防变质，防损坏措施；* 现场材料要按平面布置图定位放置，保管处置得当，合乎堆放保管制度；* 对材料要做到日清，月结，定期盘点，帐物相符。(4)材料领发* 严格限额领发料制度，坚持节约预扣，余料退库。收发料都要及时入帐上卡，手续齐全；* 超限额用料时，需事先办理手续，填限额领料单，注明超耗原因，经批准后，方可领发材料；* 建立领发料台帐，记录领发状况和节超状况。(5)材料使用监督* 坚持按户数分阶段进行材料使用分析和核算，以便及时发现问题，防止材料超用；* 现场材料员应对现场材料使用进行分工监督，检查;* 是否认真执行领发料手续，记录好材料使用台帐；* 是否按施工场地平面图堆料，按要求的防护措施保护材料；* 是否按规定进行用料交底和工序交接；* 是否做到工完场清，要求“谁做谁清，随做随清，操作环境清，工完场地清”；* 每次检查都要做到情况有记录，原因有分析，明确责任，及时处理。(6)材料回收* 工余材料全部回收到库房，避免浮现“白色垃圾”。* 余料造表上报。4.1.3 施工项目设备管理项目经理部针对所承担施工项目的具体情况，运用科学方法优化选择和配备施工机械设备，在生产过程中合理使用，及时进行维修保养。4.2.1 建立施工现场管理组织(1)项目经理是施工现场管理组织的第一责任人，全面负责整个施工现场的管理工作；(2)施工现场另设技术员，施工队长，质检员，安全员，材料员等管理人员，并按专业，岗位实行责任制度；(3)建立施工现场管理规章制度和实施办法，按章办事；(4)建立检查制度，定期检查和随时检查相结合；(5)班组实行自检，互检，交接检制度，形成例行性管理工作；(6)发现问题及时整改，并实行奖惩。4.2.2 建立施工文明现场(1)施工现场入口处应竖立有施工单位标志及现场平面布置图；(2)要求职工遵守的施工现场规章制度，操作规范，岗位责任制及各种安全警示标志应公开张贴与施工现场鲜明的位置上；(3)各次施工现场管理检查及奖惩结果应及时发布于众；(4)现场材料堆放整齐，并留有通道，便于清点，运输和保管；(5)施工现场应时常清扫，做到自产自清，日产日清，完工清场；(6)现场生活区要保持干净，整洁，无污物，垃圾；参加施工的各类人员都要保持个人卫生，仪表整洁，同时还应注意精神文明，不打架，赌博，酗酒等。5.施工工艺与施工方法5.1 施工程序图示I材料验收准备施ZH验收基层卜份集水器安装、混水系统管道安装IT铺设绝热层H安装PE-xb管IT预设伸缩缝，预放套管IT试压验I阚H回填细石混凝ZIH工程分项验收H系统调试卜怪后服务I5.2施工技术要点(1) PE-xb管及套管应采用专用剪刀切割，切时握紧剪刀沿管圆周方向均匀用力，剪刀方向与管子垂直；切割后的管口应平齐，无毛刺，有局部压扁应及时扩圆。(2)分集水器应固定于墙壁内或者专用箱体内。当垂直安装时，分集水器下端距地面不宜小于300mmo(3)保温层铺设前应将地面清理干净，不得有坚硬物、积水；若地面有局部凹陷或者突起，应提前处理。(4)安装管道时，由分集水器供水阀门开始，PE-xb管与接头连接时不可过紧，人工弯管时不可用力过大。圆弧应对称，避免应力集中。严禁用火烤管，与分集水器回水口接管时应分几次断管，避免下料过短。(5)当采暖面积大于30皿时或者边长超过6m时，应设伸缩缝，伸缩缝采用高发泡聚乙烯，两边用PE片材固定，高度为50mm,宽度为10mm。加热管穿越伸缩缝处，应设长度不小于20Onlm的柔性套管。(6)分集水器处应加Im/根的套管。(7)固定PE-xb管应采用定型塑料管卡，局部应力较大处可用钢管卡，但管卡与PE-xb管之间应加套管。直管每隔0.5m加一个管卡，90,弯管处加3个管卡，180,弯管处加7个管卡。(8)管道安装完毕后，应进行管道试压。试压结果经甲、乙方及监理验收合格后方可充填细石混凝土。(9)混凝土标号应不小于C20,卵石粒径不大于12mm。(10)填充层的养护期应不小于48ho（三）混凝土填充层在浇捣和养护过程中，系统应保持不小于0.4MPa的压力。(12) 施工现场严禁吸烟。(13) PE-xb管不得在有气焊/电焊等高温施工作业，如不得不施工，应用防火材料进行隔离或者保护。5.3混水系统安装(1)混水系统安装应有经过厂家技术培训的水暖管道工与电工配合安装。电气部份必须由持证上岗的电工操作。(2)混水及分水器与入户支管同时安装，混水部份的仪表及电控器件可以晚到交房验收时在安装。(3)混水系统的屏蔽泵为陶瓷泵轴，运输安装过程需要分外小心，轻拿轻放。屏蔽泵的安装方法与注意事项详见屏蔽泵说明书。(4)混水系统温控盒必须安装到能代表房间室温的地方。(5)混水系统安装完成后，必须做接地等电气安全性能检查。5.4管道试压浇捣混凝土填充层之前和混凝土填充层养护期满之后，应分别进行系统水压试验。(1)试压前应具备的条件1.管道安装完毕；2.进、出水阀门，放风阀均已安装完毕，已与水源接通；(2)水压试验的步骤：1 .经集分水器挨次向每一个回路缓慢注水，同时将管道内气体排除;2 .充满水后进行水密性检查；3 .采用手动试压泵缓慢加压，升压时间不得小于15分钟；4 .升压至规定试验压力后，住手加压，稳压一小时，观察接头部位是否有漏水现象；5 .稳压一小时后，补压至规定或者试验压力值，一小时内压力降大于O.05MPa为合格。5.5系统调试(1)支管后的集分水器验收合格后，应对整个建造的供回水环路水温及水力平衡进行调试；(2)向地暖系统供水，应先预热。供水温度不得升高太快。初温不超过25,最高不超过30o以30水温循环一天，然后逐日升温，逐日升温5,直到达到设计水温为止。5. 6工程验收(1)管道系统应根据工程施工特点，进行中间验收和竣工验收。中间验收应由施工单位会同工程监理单位进行，竣工验收应由主管单位组织施工、设计、监理、建设和有关单位联合进行，并应做好记录，签署文件，立案归档。中间验收，竣工验收前施工单位应进行自检；(2)中间验收过程从加热管道敷设和集分水器安装完毕进行试压起，至混凝土填充层养护期满再次进行试压止；(3)竣工验收时应具备下列文件：1 .施工图，竣工图和设计变更文件；2 .主要材料，制品的出厂合格证或者检验记录；3 .中间验收记录；4 .试压记录；5 .工程质量检验评定记录。(4)符合以下规定，方可通过竣工验收:1 .竣工质量符合设计要求和本规程的有关规定；2 .管道和集分水器(含配件)无渗漏；3 .阀门开启灵便，关闭严密。(5)验收文件中间验收和竣工验收，均应做好记录，签署文件和立卷归档。拟投入的劳动力机械设备安排计划劳动力需用计划序号工种
