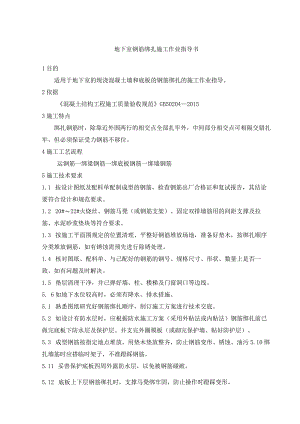

地下室钢筋绑扎施工作业指导书.docx
地下室钢筋绑扎施工作业指导书1目的适用于地下室的现浇混凝土墙和底板的钢筋绑扎的施工作业指导。2依据混凝土结构工程施工质量验收规范GB5020420153施工特点绑扎钢筋时，除靠近外围两行的相交点全部扎牢外，中间部分相交点可相隔交错扎牢，但必须保证受力钢筋不移位。4施工工艺流程运钢筋一绑梁钢筋一绑底板钢筋一绑墙钢筋5施工技术要求1.1 按设计图纸及配料单配制成型的钢筋，检查钢筋出厂合格证和复试报告，其结论要符合设计和规范要求。1.2 20#22#火烧丝、钢筋马凳（或钢筋支架）、固定双排墙筋用的间距支撑及拉筋、水泥砂浆垫块等符合要求。1.3 按施工平面图规定的位置清理、平整好钢筋堆放场地，准备好垫木，按绑扎顺序分类堆放钢筋，如有锈蚀需预先进行除锈处理。1.4 核对图纸、配料单、与己配好的钢筋的钢号、规格尺寸、形状、数量上是否一致、如有问题及时解决。1.5 垫层清理干净，并已弹好墙、柱、楼梯及门窗洞口等边线。5. 6如地下水位较高时，必须有降水、排水措施。5.1 熟悉图纸研究好钢筋绑扎顺序，制订施工方案进行技术交底。5.2 如设计有防水层时，应根据防水施工方案（采用外贴法或内贴法）钢筋绑扎前已做完底板下防水层及保护层。并支完外圈模板（或砌完保护墙、贴好防护层）。5.3 成型钢筋按指定地点堆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污5.10绑扎墙筋时应搭临时架子，不准蹬踩钢筋。5.11 妥善保护底板四周外露防水层，以免被钢筋碰破。5.12 底板上下层钢筋绑扎时，支撑马凳绑牢固，防止操作时蹬踩变形。5.13 严禁随意割断钢筋。6施工工艺5.14 查对好的成型钢筋用塔吊或人工吊运到地下室底板上，分部位、按规格型号堆放。5.15 梁钢筋：6. 2.1将梁架立筋两端架在骨架绑扎架上，画箍筋间距。1.1.2 套上全部箍筋,按己画好的位置与上层主筋绑牢（箍筋与架立筋垂直）。注意箍筋弯钩的叠合处应交错绑扎。1.1.3 穿梁下层纵向受力钢筋与箍筋交接处绑牢。注意如果纵向采用双排时，两排钢筋之间应垫以直径25mm的短钢筋。6. 2.4抽出骨架绑扎架，将已绑扎好的梁钢筋骨架落在已放好的梁位置线上。同时要放好垫块。6.3 底板钢筋绑扎：6. 3.1底板如有基础梁，可分段绑扎成型，然后安装就位或根据梁位置线就地绑扎成型。7. 3.2画好底板钢筋间距的分档标志，并摆放下层钢筋。8. 3.3绑扎钢筋时，除靠近外围两行的相交点全部扎牢外，中间部分的相交点可相隔交错扎牢，但必须保证受力钢筋不位移.双向受力的钢筋应满扎。9. 3.4摆放钢筋马凳或钢筋支架后可绑上层钢筋的纵横两个方向定位钢筋，并在定位钢筋上画间距分档标志。然后穿放纵横钢筋，绑扎方法同下层钢筋。10. .5底板上下层钢筋有接头时，应按规范要求错开，其搭接长度要符合规范和设计要求。钢筋搭接处，应在中心和两端按规定用铁丝扎牢。11. 3.6墙、柱主筋插铁伸入基础深度要符合设计要求，根据弹好的墙、柱位置，将预留插筋绑扎固定牢固，以确保位置正确。必要时可附加钢筋电焊焊牢。12. .7钢筋绑扎后应随即垫好砂浆垫块。6.4 墙筋绑扎：6.4.1在底板混凝土上放线后应再次校正预埋插筋，位移时要按洽商认真处理。墙模板应采取“跳间支模”，以利钢筋施工。6.4.2 先绑24根竖筋，并画好分档标志，然后于下部及齐胸处绑两根横筋定位，并在横筋上画好分档标志，然后绑其余竖筋，最后绑其余横筋。6.4.3 墙筋应逐点绑扎，其搭接长度及位置要符合设计和规范要求。搭接处应在中心和两端绑牢。6.4.4双排钢筋之间应绑支撑、拉筋，间距100OnIm左右，以保证双排钢筋之间距离。6.4.5在双排钢筋外侧绑扎砂浆垫块(用带铁丝的砂浆垫块)，以保证保护层厚度。6.4.6为保证门窗口标高位置正确，在洞口竖筋上画标高线。洞口处要按设计要求绑附加钢筋。门洞口联梁两端铺入墙内长度要符合设计要求。6.4.7各连结点的抗震构造钢筋及锚固长度，均应按设计要求进行绑扎，如首层柱的纵向受力筋伸入地下室墙体深度、墙端部、内外墙交接处的受力筋锚固长度等部位绑扎时要特别注意设计图纸要求。6. 4.8配合其他工种安装预埋管件、预留洞口，其位置、标高均应符合设计要求。7质量验收标准6.1 主控项目6.1.1 受力钢筋的品种、级别、规格和数量必须符合设计要求。6.1.2 钢筋应有质保书、复验单，当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成份检验划其它专项试验。6.2 一般项目7. 2.1钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。7. 2.2钢筋安装位置的偏差应符合下表规定：项目允许偏差(mm)检验方法绑扎钢筋网长、宽±10钢尺检查网眼尺寸±20钢尺量连续三档，取最大值绑扎钢筋骨架长±10钢尺检查宽、高±5钢尺检查受力钢筋间品巨±10钢尺量两端、中间各一点，取最大值排距±50保护层厚度基础±10钢尺检查柱、梁+5钢尺检查板、墙、士冗±3钢尺检查绑扎箍筋、横向钢筋间距±20钢尺量连续三档，取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3,0钢尺和塞尺检查8环保措施7.1 钢筋绑扎丝严禁乱扔,防止污染地面.7.2 吊装或拆除内横墙、内纵墙钢筋时，严禁敲打，减少施工噪音。9安全要求9.1 安装机械要平稳，周围要有足够的工作场地和机棚。9.2 操作前认真检查机械各部位螺栓，防护罩是否紧固，开动机器空车运行，如果转动和轴承运转正常方可使用。9.3 操作时应注意刀片来往间隙，对准刀口迅速送入，两手分在刀片两边送料。9.4 弯曲钢筋时严禁超过本机规定极限要求。9.5 拉直钢筋、卡头要卡牢，拉筋沿线禁止行人。现场应设防护栏，钢筋产品应按规格、品种分别码放整齐。9.6 停止作业后，应切断电源、锁上电箱，擦拭机械及工具，清理现场。9.7 在高处、深坑绑扎钢筋、安装骨架应搭设脚手架操作平台。9.8 绑扎立柱、墙体钢筋时，不得站在钢筋骨架上，应设临时支撑以防倾倒。
