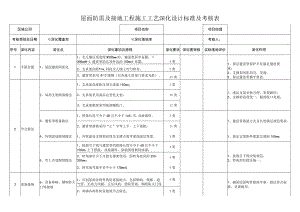

屋面防雷及接地工程施工工艺深化设计标准及考核表区域公司项目名称项目经理考核类别及日期深化覆盖率深化落地率考核人：序号深化内容深化点深化事项及原则深化要求深化图审核实际落地评价深化作用1平面位置1、屋面避雷网优化1、女儿墙压顶宽度W300mm时，避雷带居中布置；3OOmmH-I,避雷带距压顶外边沿15OmnI布置：I类1、保证避雷带保护半径满足规范要求；2、支撑架间距均匀，美观；3、保证避雷带横平竖直。2、支承架间距*lm,同段女儿墙上均匀排布；I类3、避雷带采用12圆钢（以各地主管部门要求为准）。II类2节点做法2、局部支架细部做法1、支承架高度距压顶完成面150mm；I类1、成品支架安装方便，美观耐用；2、支撑架高度统一，根部收口美观。2、支承架采用成品定型化支架；II类3、支承架根部采用装饰圈收口。11类3、避雷带搭接做法1、搭接长度不少于6D且不少于IoOi三,双面满焊。I类1、避雷带搭接方式及长度满足规范要求。2、避雷带搭接采用“乙”字弯上平，上下搭接；11类4、外保温处细部做法1、外保温处支撑架高度及支撑点需考虑保温层厚度。I类1、保证支架距外保温完成面150mm。5、引上点处细部做法1、接地引下线与避雷带的搭接长度不少于6D且不少于100mm,上下搭接，双面满焊，涂刷黄绿相间油漆；I类1、接地引下线安装规范；2、转角部位做法统一。2、转角部位引下点做支撑架使用，距转角处间距250-300mm：I类3、转弯处弯曲半径不小于12OmnUI类3设备接地6、设备基础、钢制防火门等接地1、识别屋面各构件的防雷接地点，包括钢构、爬梯、通气管、无动力风帽、正压风机、消防管道、钢质防火门等1类1、确保屋面构件接地可靠，做法符合标准，美观耐用。2、明确各构件防雷接地节点做法。1类4,.汇总/达标情况评价内容图纸深化评审现场落地评审平均得分率结论注：1、此为分项施工深化基础标准，区域公司可在此基础上，结合各自特点优化、细化和扩充；2、I类为集团考核项，H类不列入考核，各项评价等级:A+、AsB+、B、C+、C、D+、D、E+、E,对应分值1.0、0.9、0.8、0.7、0.6、0.5、0.4、0.3、0.2、0.1；3、平均得分率高于60%,视为该项深化设计图审合格或落地合格；4、考核对图纸标准格式暂不纳入要求，以条理清晰，满足项目施工需要为主。
