干式变压器维护工作规范.docx

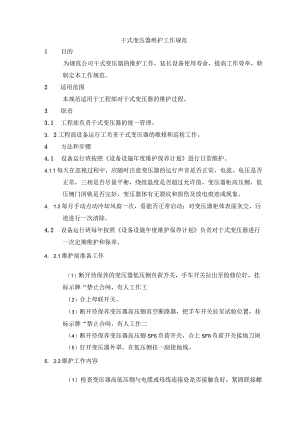

干式变压器维护工作规范1 目的为规范公司干式变压器的维护工作，延长设备使用寿命，提高工作效率，特制定本工作规范。2 适用范围本规范适用于工程部对干式变压器的维护过程。3 职责3.1 工程部负责干式变压器的统一管理。3. 2工程部设备运行工负责干式变压器的维修和巡检工作。4方法和步骤4.1 设备运行班按照设备设施年度维护保养计划进行日常维护。4.1.1每天在巡视过程中，应随时注意变压器的运行声音是否正常，电流、电压是否正常，三相是否尽量平衡，绕组温度是否超过允许值，变压器柜高压侧、低压侧门闭锁是否完好，变压器体有无裂纹和损伤及放电痕迹或现象。4. 1.2每月手动点动冷却风扇一次，看能否正常启动；对变压器柜体表面灰尘、污迹进行一次清除。4.2 设备运行班每年按照设备设施年度维护保养计划负责对干式变压器进行一次定期维护和保养。4. 2.1维护前准备工作（1）断开待保养的变压器低压侧负荷开关，手车开关拉出至检修位轩，挂标示牌“禁止合闸，有人工作工（2）合上母联开关。（3）断开待保养变压器高压侧真空断路器，把手车开关拉至试验位置，挂标示牌“禁止合闸，有人工作二（4）断开待保养变压器高压侧SF6负荷开关，合上SF6负荷开关接地刀闸（5）打开变压器外罩，在低压侧挂一副接地线。5. 2.2维护工作内容（1）检查变压器高低压侧与电缆或母线连接处是否接触良好，紧固联接螺丝，螺丝生锈应予更换。(2)紧固电压调节联接片的固定螺丝。(3)紧固温控器接线端子。(4)检查冷却风机是否有异常，紧固风机电线接头。(5)清除变压器内部的灰尘。(6)检查变压器中性点接地状况和变压器外罩接地线是否牢固。(7)检查导电零件是否生绣、腐蚀；绝缘表面有无爬电和炭化现象。4.2.3维护后工作(1)拆除接地装置，断开高压侧接地刀闸。(2)检查变压器内有无遗留的工具，锁上变压器外罩门。(3)检查变压器外罩有无破损，铭牌是否完好，紧固外罩螺丝以减轻变压器运行时外罩受震动产生的噪音。(4)合上SF6高压负荷开关，把高压侧真空断路器开关推至运行位置，合上高压侧断路器，观察变压器空载运行情况，断开低压侧母联开关，合上变压器低压侧总开关。(5)填写设备设施保养记录，对维护情况进行记录。4.3 检修4.3.1 设备运行班每年负责联系XX市供电局检测部门做一次变压器性能检测，检测设备是否符合规范要求，并出具检测报告。主要检测项目为：(1)测量变压器一次侧，二次侧的线圈相与相，相与地的绝缘电阻。(2)测量线圈的直流电阻。(3)设备运行班每年配合消防设备联动检查和机电设备满负荷试验，对变压器的性能是否符合消防要求和使用要求进行检测，发现问题立即整改。4.4 安全注意事项4.4.1 操作高压设备应穿好绝缘鞋，戴好绝缘手套。4.4.2 挂接地装置时，必须先验电，确认无电后方可进行。4.4.3 摇测绝缘电阻人员需持有高压操作证，测量时应有两人进行，必须将被测试设备对地放电。4.4.4 操作用的工具、绝缘鞋、绝缘手套、高压测电笔每6个月检测一次，同时作好记录。5记录表单5.1 设备设施保养记录5.2设备设施年度维护保养计划
