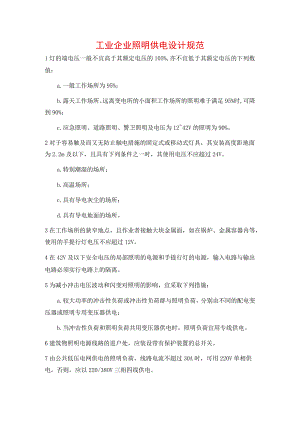

工业企业照明供电设计规范.docx

工业企业照明供电设计规范1灯的端电压一般不宜高于其额定电压的105%,亦不宜低于其额定电压的下列数值：a.一般工作场所为95%；b.露天工作场所、远离变电所的小面积工作场所的照明难于满足95%时,可降到90%；c.应急照明、道路照明、警卫照明及电压为1242V的照明为90%。2对于容易触及而又无防止触电措施的固定式或移动式灯具，其安装高度距地面为2.2m及以下，且具有下列条件之一时，其使用电压不应超过24V。a.特别潮湿的场所；b.高温场所；c.具有导电灰尘的场所；d.具有导电地面的场所。3在工作场所的狭窄地点，且作业者接触大块金属面，如在锅炉、金属容器内等，使用的手提行灯电压不应超过12V。4在42V及以下安全电压的局部照明的电源和手提行灯的电源，输入电路与输出电路必须实行电路上的隔离。5为减小冲击电压波动和闪变对照明的影响，宜采取下列措施：a.较大功率的冲击性负荷或冲击性负荷群与照明负荷，分别由不同的配电变压器或照明专用变压器供电；b.当冲击性负荷和照明负荷共用变压器供电时，照明负荷宜用专线供电。6建筑物照明电源线路的进户处，应装设带有保护装置的总开关。7由公共低压电网供电的照明负荷，线路电流不超过30A时，可用220V单相供电，否则，应以220/38OV三相四线供电。8室内照明线路，每一单相分支回路的电流，一般情况下不宜超过15A,所接灯头数不宜超过25个,但花灯、彩灯、多管荧光灯除外。插座宜单独设置分支回路。9对高强气体放电灯的照明，每一单相分支回路的电流不宜超过30A,并应按启动及再启动特性,选择保护电器和验算线路的电压损失值。10对气体放电灯供电的三相四线照明线路，其中性线截面应按最大一相电流选择。11应急照明的电源，应区别于正常照明的电源。不同用途的应急照明电源,应采用不同的切换时间和连续供电时间。应急照明的供电方式，宜按下列之一选用：a.独立于正常电源的发电机组；b.蓄电池；c.供电网络中有效地独立于正常电源的馈电线路；d.应急照明灯自带直流逆变器；e.当装有两台及以上变压器时，应与正常照明的供电干线分别接自不同的变压器；f.仅装有一台变压器时，应与正常照明的供电干线自变电所的低压屏上（或母线上）分开。当建筑物内未设变压器时，则在建筑物电源线进户处与正常照明回路分开，并不得与正常照明共用一个总开关。注：重要场所的应急照明供电方式，应按上述一至四项之一选用。12应急照明作为正常照明的一部分同时使用时，应有单独的控制开关。应急照明不作正常照明的,一部分同时使用时，当正常照明因故停电，应急照明电源宜自动投入。13在气体放电灯的频闪效应对视觉作业有影响的场所,其同一或不同一灯具的相邻灯管（灯泡）宜分别接在不同相位的线路上。14厂区道路照明除回路应有保护装置外，每个灯具宜有单独保护装置。15对气体放电灯宜采用电容补偿，以提高功率因数。装有单独补偿电容的灯具应装设保护装置,其值应按改善功率因数后的电流进行整定。
