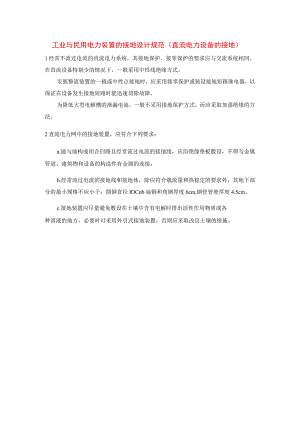

工业与民用电力装置的接地设计规范（直流电力设备的接地）.docx

工业与民用电力装置的接地设计规范（直流电力设备的接地）1经常不流过电流的直流电力系统，其接地保护、接零保护的要求应与交流系统相同。在直流设备特别少的情况下，一般采用中性线绝缘方式。汞弧整流装置的一极或中性点接地时，应采用接零保护或装设接地短路继电器，以保证在设备发生接地短路时能迅速切除故障。为降低大型电解槽的泄漏电流，一般不采用接地保护方式，而应采取加强绝缘的方法。2直流电力网中的接地装置，应符合下列要求：a.能与地构成闭合回路且经常流过电流的接地线，应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构造件有金属的连接；b.经常流过电流的接地线和接地体，除应符合载流量和热稳定的要求外，其地下部分的最小规格不应小于：圆钢直径IOCnb扁钢和角钢厚度6cm,钢管管壁厚度4.5cm。c.接地装置应尽量避免敷设在土壤中含有电解时排出活性作用物质或各种溶液的地方，必要时可采用外引式接地装置，否则应采取改良土壤的措施。
