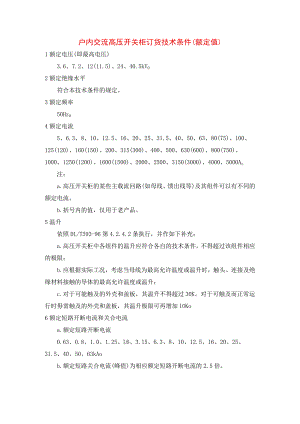

户内交流高压开关柜订货技术条件（额定值）.docx

户内交流高压开关柜订货技术条件(额定值)1额定电压(即最高电压)3.6、7.2、12(11.5)、24、40.5kV02额定绝缘水平符合本技术条件的规定。3额定频率50Hz04额定电流5、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80(75)、100、125(120)、160(150)、200、315(300)、400、500、630(600)、800(750)、1000、1250(1200)、1600(1500)、2000、2500、3150(3000)、4000、5000Ao注：a.高压开关柜的某些主载流回路(如母线、馈出线等)及其组件可以有不同的额定电流。b.括号内的值，仅用于老产品。5温升依照DL/T593-96第4.2.4.2条执行，并作如下补充：a.高压开关柜中各组件的温升应符合各自的技术条件，不得超过该组件相应的极限；b.应根据实际工况，考虑当母线为最高允许温度或温升时，触头、连接及绝缘材料接触的导体的最高允许温度或温升；c.对于可能触及的外壳和盖板，其温升不得超过30K。对于可触及而正常运行时毋需触及的外壳和盖板，其温升极限可再增加IOKo6额定短路开断电流和关合电流a.额定短路开断电流0.63、0.8、1.0、1.25、L6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63kAob.额定短路关合电流(峰值)为相应额定短路开断电流的2.5倍。7额定转移电流和额定交接电流装负荷开关（或接触器）一熔断器组合电器的高压开关柜，其额定转移电流（撞击器操作的）和额定交接电流（脱扣器操作的）按IEC420（1990）第4.104、第4.105条规定确定。8额定短时耐受电流0.63、0.8、1.0、1.25、1.6、3.15、6.3>8、10、12.5、16、20、25、31.5、40、50、63k09额定峰值耐受电流额定峰值耐受电流为额定短时耐受电流的2.5倍。10额定短路持续时间额定短路持续时间为4s。装负荷开关的高压开关柜，根据用户需要额定短路持续时间可采用2s或4s。11分、合闸线圈和辅助回路的额定电压操作过程中加到高压开关柜内开关设备操动机构分、合闸线圈或电磁阀线圈端子上或辅助回路线圈端子上或组件上的电压值（不包括连接导线的电压降）规定如下：a. 直流：24、48、110、220Vob. 交流：100、220、380Vo12气动机构的额定压力（表压）在规定技术条件下加到高压开关柜气动机构气缸上压缩空气的压力（不包括连接管道的压降）其规定值为0.5、0.7、1.0、1.5MPa（表压）°
