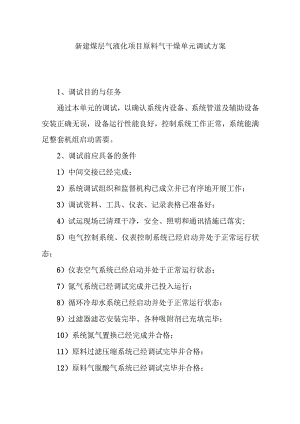

新建煤层气液化项目原料气干燥单元调试方案.docx

新建煤层气液化项目原料气干燥单元调试方案1、调试目的与任务通过本单元的调试，以确认系统内设备、系统管道及辅助设备安装正确无误，设备运行性能良好，控制系统工作正常，系统能满足整套机组启动需要。2、调试前应具备的条件1）中间交接已经完成；2）系统调试组织和监督机构已成立并已有序地开展工作；3）调试资料、工具、仪表、记录表格已准备好；4）试运现场已清理干净，安全、照明和通讯措施已落实;5）电气控制系统、仪表控制系统已经启动并处于正常运行状态；6）仪表空气系统已经启动并处于正常运行状态；7）氮气系统已经调试完成并已投入运行；8）循环冷却水系统已经启动并处于正常运行状态；9）过滤器滤芯安装完毕、各种吸附剂已充填完毕；10）系统氮气置换已经完成并合格；11）原料过滤压缩系统已经调试完毕并合格；12）原料气脱酸气系统已经调试完毕并合格；13）原料气脱硫系统已经调试完毕并合格；14）确认本系统试运不影响其他系统的正常运行。3、系统调试（1）分子筛初次再生1）干燥前注意事项干燥系统调试阶段，进入装置总气量可分别控制在50%100%的状态下调试。煤层气总量根据计量撬的流量或FIA-O201的指示，可以使用V0503和原料气压缩机的回流阀来调节。床层压力控制在5055barg之间。再生气的压力控制在比吸附床层压力高0.50.7barg为宜。干燥系统调试的全过程中，干燥塔出来的气流不进入下一工序，V0502阀门始终处于关闭状态。干燥塔出来的气流经过V0503阀返回原料气压缩机进口平衡罐，或通过V0504A/B阀进入安全泄压火炬系统。2）干燥塔进行吸附三个干燥塔可以任意启动其中一台为工作塔，微开原料煤层气进系统的进口阀门V0403,导入原料煤层气。A干燥塔（T0501A）进行吸附的程序选择A干燥塔（T0501A）处于吸附状态、B干燥塔（T0501B）预吸附状态、C干燥塔（T0501C）处于再生及冷吹状态。选择一组电加热器，开启进出电加热器的手动阀V0508A/B和V0509A/B。启动再生气水冷却器。 开启调节阀FV0501和PV0503进出口手动阀V0513A/B和V0514A/B。同时开启V0501A/B。 按再生气压缩机的操作规程做好启动准备。 手动微开V0403阀门，使煤层气慢慢进入A干燥塔，对该组床层进行首次充压，PI-0501A(PG-0501A)的读数与PI-0401(PG-0401A/B)的读数之差小于等于50kPa,可认为充压过程结束。 选择开启一台再生气压缩机的进出口阀V0511A/B和V0512A/B,启动再生气压缩机，利用FV0501和PV0503阀调节再生气量，FICA指示为1600Sm3ho 接着进入干燥系统的调试。切换阀门采用时间程序自动控制方式，按照“干燥塔切换时序图”中的相应阀门的开关顺序进行。 此时，煤层气流路为：脱硫煤层气一V0403一(与再生或冷吹汇合)-KV0501A-A干燥塔(吸附流路)fKV0502AfV0503阀一返回到原料气压缩机进口平衡罐。(9)同时，再生气及冷吹气流路为加热状态时：再生气一再生气压缩机CO5O1ABfFVO5O1阀一KVO503BfB干燥塔（吸附再生气水分）一KV0504BKV0508V0508A（或V0508B）f再生气加热器H0501A（或H0501B）-V0509A（或V0509B）-KVO506CfC干燥塔（加热流路）一KVO505C一再生气水冷却器E0501一再生气冷却器E0502f分离器S0501f再生气压缩机C0501ABo加热状态结束后，再生气及冷吹气流路变为冷吹状态时：冷吹气f再生气压缩机C0501AB-FV0501阀一KVO503B-B干燥塔（吸附再生气水分）一KVO504B-KVO509-KVo506C-C干燥塔（冷吹流路）-KVo505Cf再生气水冷却器E0501f再生气冷却器E0502分离器S0501f再生气压缩机C0501ABoB干燥塔（T0501B）进行吸附的程序选择B干燥塔（T0501B）处于吸附状态、C干燥塔（T0501C）预吸附状态、A干燥塔（T0501A）处于再生及冷吹状态。 选择一组电加热器，开启进出电加热器的手动阀V0508A/B和V0509A/B。启动再生气水冷却器。 开启调节阀FV0501和PV0503进出口手动阀V0513A/B和V0514A/B。同时开启V0501A/B。按再生气压缩机的操作规程做好启动准备。 手动微开V0403阀门，使煤层气慢慢进入B干燥塔，对该组床层进行首次充压，PI-0502A（PG-0502A）的读数与pi-0401（PG-0401A/B）的读数之差小于等于50kPa,可认为充压过程结束。 选择开启一台再生气压缩机的进出口阀V0511A/B和V0512A/B,启动再生气压缩机，利用FV0501和PV0503阀调节再生气量，FlCA指示为1600Sm3h° 接着进入干燥系统的调试。切换阀门采用时间程序自动控制方式，按照“干燥塔切换时序图”中的相应阀门的开关顺序进行。 此时，煤层气流路为：脱硫煤层气一V0403一（与再生或冷吹汇合）一KVO5O1B-B干燥塔（吸附流路）一KV0502B-V0503阀f返回到原料气压缩机进口平衡罐。 同时，再生气及冷吹气流路为加热状态时：再生气一再生气压缩机C0501ABFV0501阀一KV0503CfC干燥塔（吸附再生气水分）fKV0504C-KVO508fV0508A（或V0508B）f再生气加热器H0501A（或H0501B）一V0509A（或V0509B）-KVO506AfA干燥塔（加热流路）一KVO505Af再生气水冷却器E0501f再生气冷却器E0502-分离器S0501f再生气压缩机C0501ABo加热状态结束后，再生气及冷吹气流路变为冷吹状态时：冷吹气f再生气压缩机C0501ABfFVO501阀一KV0503CC干燥塔(吸附再生气水分)一KVo504C-KVO509-KVo506A-A干燥塔(冷吹流路)-KV0505A一再生气水冷却器E0501f再生气冷却器E0502一分离器S0501f再生气压缩机C0501ABoC干燥塔(T0501C)进行吸附的程序选择C干燥塔(T0501C)处于吸附状态、A干燥塔(T0501A)预吸附状态、B干燥塔(T0501B)处于再生及冷吹状态。 选择一组电加热器，开启进出电加热器的手动阀V0508A/B和V0509A/B。启动再生气水冷却器。 开启调节阀FV0501和PV0503进出口手动阀V0513A/B和V0514A/B。同时开启V0501A/B。按再生气压缩机的操作规程做好启动准备。手动微开V0403阀门，使煤层气慢慢进入C干燥塔，对该组床层进行首次充压，PI-0502A(PG-0502A)的读数与pi-0401(PG-0401A/B)的读数之差小于等于50kPa,可认为充压过程结束。 选择开启一台再生气压缩机的进出口阀V0511A/B和V0512A/B,启动再生气压缩机，利用FV0501和PV0503阀调节再生气量，FlCA指示为1600Sm3h0 接着进入干燥系统的调试。切换阀门采用时间程序自动控制方式，按照“干燥塔切换时序图”中的相应阀门的开关顺序进行。 此时，煤层气流路为：脱硫煤层气一V0403-（与再生或冷吹汇合）一KVO50Ie-C干燥塔（吸附流路）一KV0502CV0503阀f返回到原料气压缩机进口平衡罐。（9）同时，再生气及冷吹气流路为加热状态时：再生气一再生气压缩机C0501ABfFVO501阀fKV0503BfA干燥塔（吸附再生气水分）fKV0504A-KVO508fV0508A（或V0508B）f再生气加热器H0501A（或H0501B）一V0509A（或V0509B）KV0506BB干燥塔（加热流路）fKV0505Bf再生气水冷却器E0501f再生气冷却器E0502分离器S0501f再生气压缩机C0501ABo加热状态结束后，再生气及冷吹气流路变为冷吹状态时：冷吹气f再生气压缩机C0501ABfFVO501阀一KVO503AfA干燥塔（吸附再生气水分）一KVo504A-KVO509-KVO506BfB干燥塔（冷吹流路）KV0505Bf再生气水冷却器E0501一再生气冷却器E0502一分离器S0501f再生气压缩机C0501A/B。（2）按以下操作参数进行工艺调试序号流程位号指示说明工艺指标1PIA-0501A/B/C干燥塔吸附状态：TO5O1ABC压力53.6barg冷吹状态：53.8barg再生状态：53.4barg2PIA-0502原料气处干燥塔TO5O1A/B/C压力53.Ibarg3PdIA-0501干燥塔吸附状态阻力指示0.20.4barg4TI-0501ABC干燥塔TO5O1A/B/C顶部温度10-2205TIA-0502ABC干燥塔TO5O1A/B/C底部温度10-2406TI-0503原料气出干燥塔T0501A/B/C温度407TIA-0504再生气出再生气冷却器E0502温度208TIAS-0506AB再生气出加热器H0501A/B的温度2302409TIC-0507AB再生气出加热器H0501A/B的温度（去调功柜）23024010TIAS-0508AB再生气出加热器H0501A/B的炉膛温度25035011AIA-0501原料气出干燥塔T0501A/B/C水含量12ppm12AIA-0502原料气出干燥塔T0501A/B/C重垃含量<IOppm严格按操作规程进行操作，最终实现系统稳定运行。4、故障处理严格按本岗位操作规程中一般故障处理及应急办法的规定执行。
